Регулировка сцепления для КАМАЗ

Сцепление грузового автомобиля КАМАЗ представляет собой важнейший узел трансмиссии, обеспечивающий плавное переключение передач и передачу крутящего момента от двигателя к коробке передач. Правильная регулировка сцепления КАМАЗ критична для нормальной эксплуатации машины, долговечности деталей и комфорта водителя. Знание того, как отрегулировать сцепление на КАМАЗе, необходимо каждому владельцу и механику, обслуживающему эту технику.

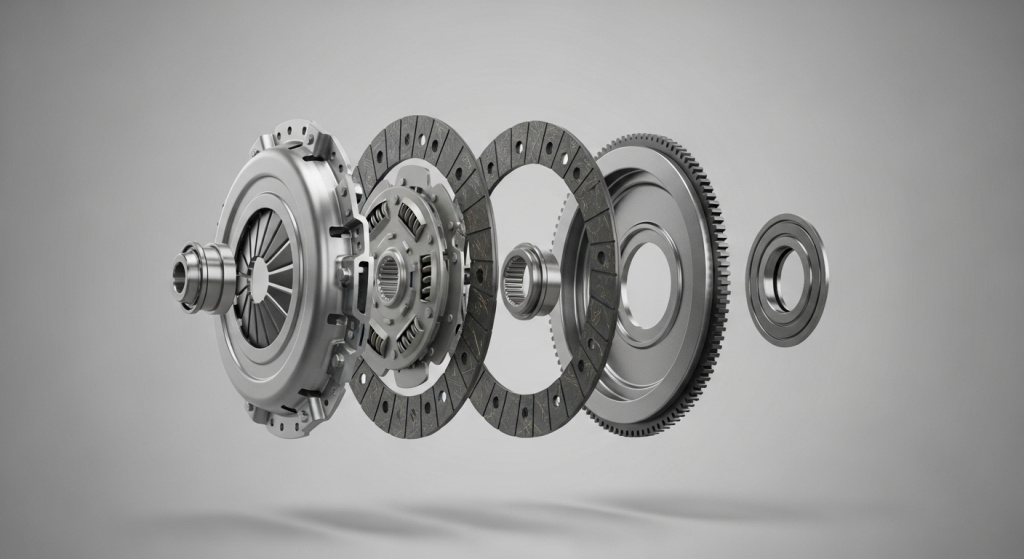

Устройство сцепления для КАМАЗ

Сцепление автомобилей КАМАЗ состоит из нескольких основных компонентов, работающих в единой системе. Корзина сцепления крепится болтами к маховику двигателя и содержит нажимной диск с диафрагменной пружиной. Ведомые диски располагаются между маховиком и нажимным диском, имеют фрикционные накладки для передачи крутящего момента. В зависимости от модели КАМАЗ применяется однодисковое или двухдисковое сцепление.

Выжимной подшипник перемещается по направляющей втулке и передает усилие от привода на лепестки диафрагменной пружины или рычаги выключения. При нажатии на педаль подшипник прижимается к пружине, освобождая нажимной диск от контакта с ведомыми дисками. Это позволяет прервать передачу момента и переключить передачу в коробке.

Привод сцепления на автомобилях КАМАЗ включает педаль в кабине, толкатель, пневмогидроусилитель (ПГУ), гидравлическую магистраль и рабочий цилиндр. Усилитель облегчает нажатие педали водителем, создавая дополнительное усилие за счет сжатого воздуха пневматической системы. Гидравлическая часть привода обеспечивает передачу усилия от ПГУ к вилке выключения сцепления через рабочую жидкость.

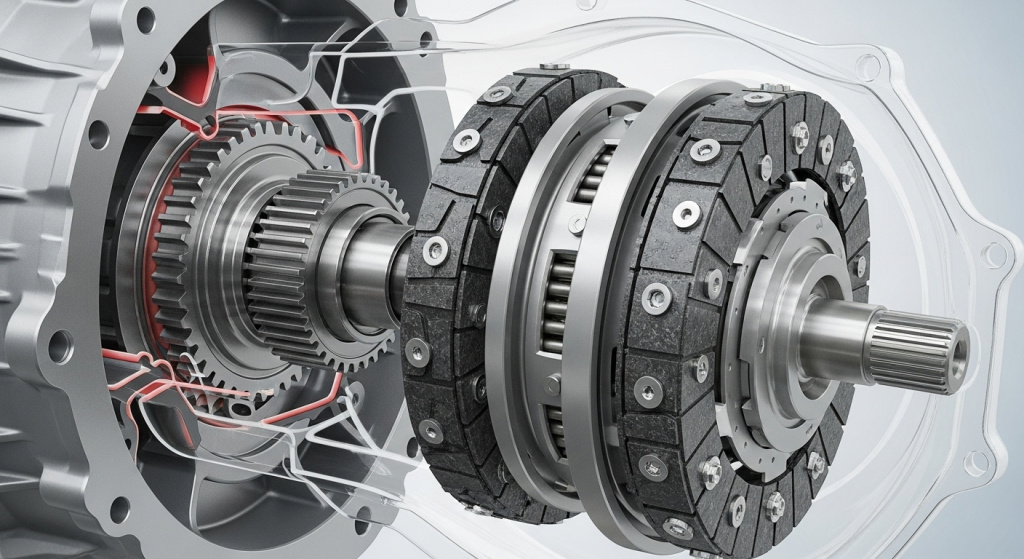

Особенности конструкции сцепления на КАМАЗ

Двухдисковое сцепление применяется на большинстве моделей КАМАЗ, включая популярные 5320, 55111, 4310 и 65115. Два ведомых диска позволяют передавать больший крутящий момент при тех же габаритах узла. Между дисками устанавливается промежуточное кольцо с шариками, обеспечивающее равномерное прижатие обоих дисков. Регулировка двухдискового сцепления требует точного соблюдения зазоров между элементами.

Корзина сцепления КАМАЗ имеет регулируемые лапки, которые настраиваются для обеспечения равномерного нажатия на диски по всей окружности. Неравномерность прижатия вызывает вибрации, пробуксовку и ускоренный износ фрикционных накладок. Настройка лапок корзины выполняется специальным ключом или штангенциркулем для измерения расстояний.

Однодисковое сцепление применяется на некоторых модификациях КАМАЗ с двигателями меньшей мощности. Конструкция проще, регулировка быстрее, но максимальный передаваемый момент ниже. Принцип работы и большинство регулировочных операций аналогичны двухдисковому варианту, за исключением отсутствия промежуточного кольца и второго диска.

Признаки неисправного сцепления на КАМАЗ

Буксует сцепление на КАМАЗе когда фрикционные накладки изношены или неправильно отрегулирован свободный ход педали. При пробуксовке диски проскальзывают относительно маховика и нажимного диска, не передавая полный крутящий момент. Автомобиль плохо разгоняется, особенно под нагрузкой, чувствуется запах гари от перегретых накладок. Пробуксовка приводит к быстрому износу дисков и требует срочной регулировки или замены.

Ведет сцепление на КАМАЗе когда диски не полностью отходят от нажимного диска и маховика при выжатой педали. Причиной может быть чрезмерный свободный ход педали, воздух в гидравлической системе или деформация дисков. Переключение передач затруднено, слышен хруст синхронизаторов коробки. Длительная эксплуатация с ведущим сцеплением разрушает детали коробки передач.

Тугое сцепление КАМАЗ проявляется повышенным усилием на педали при выжиме. Проблема связана с неисправностью пневмогидроусилителя, заеданием толкателя или рычагов выключения. Водитель быстро устает при частых переключениях передач. Необходима проверка герметичности пневматической и гидравлической систем, смазка подвижных элементов.

Сцепление схватывает в самом конце хода педали когда свободный ход слишком мал или отсутствует. Плавное трогание с места затруднено, автомобиль дергается. Выжимной подшипник постоянно прижат к лепесткам пружины, что вызывает его перегрев и преждевременный износ. Требуется увеличение свободного хода регулировкой толкателя или эксцентрика педали.

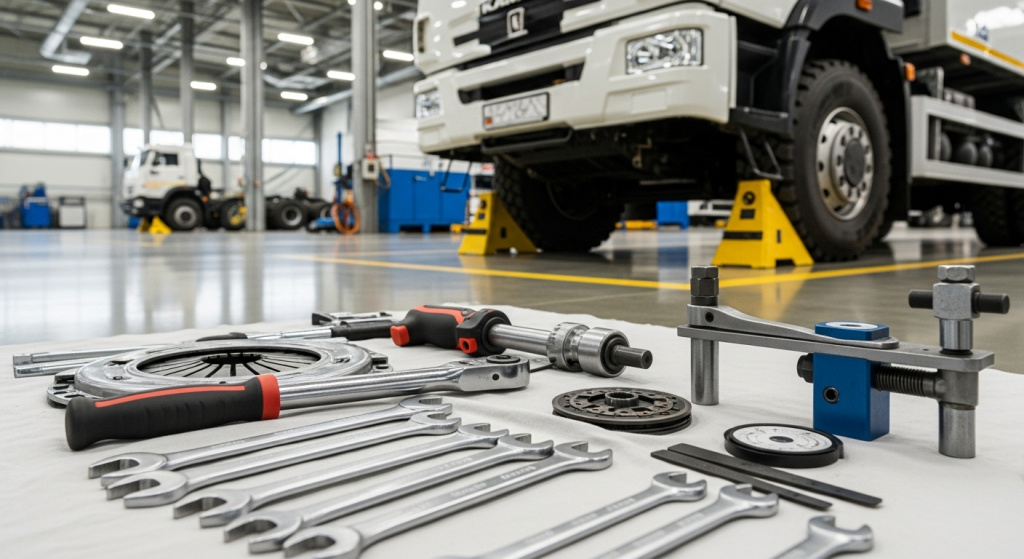

Подготовка к регулировке сцепления

Перед началом работ необходимо подготовить автомобиль и инструменты. Машину устанавливают на ровную площадку, включают нейтральную передачу, затягивают стояночный тормоз. Для доступа к регулировочным элементам может потребоваться снятие защитного кожуха картера сцепления. Двигатель должен быть заглушен, давление в пневматической системе сброшено.

Необходимый инструмент включает набор рожковых и накидных ключей, штангенциркуль для измерения зазоров, линейку, специальный ключ для регулировки лапок корзины. Для работы с гидравлической системой потребуется емкость для тормозной жидкости, шприц для прокачки. Рекомендуется иметь под рукой руководство по эксплуатации конкретной модели КАМАЗ с указанием нормативных значений.

Проверка состояния деталей сцепления перед регулировкой выявляет неисправности, которые невозможно устранить настройкой. Осматривают фрикционные накладки дисков на предмет износа, трещин или замасливания. Проверяют состояние диафрагменной пружины, отсутствие деформаций лепестков. Изношенные детали подлежат замене, так как регулировка не восстановит их работоспособность.

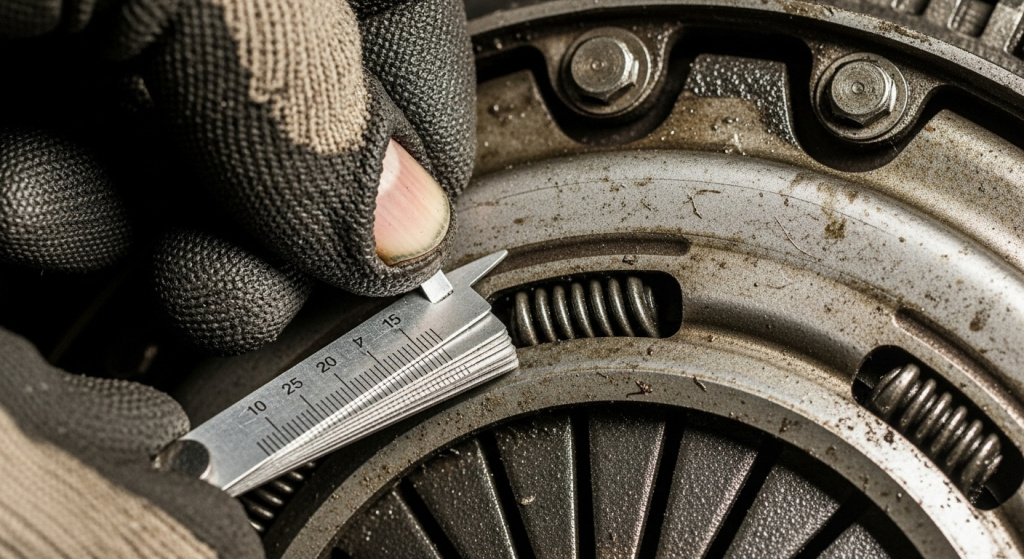

Технология регулировки сцепления КАМАЗ

Комплексная регулировка сцепления включает несколько последовательных операций, каждая из которых важна для нормального функционирования системы. Работы выполняются в определенном порядке, начиная с корзины и заканчивая педалью. Точное соблюдение технологии и нормативных зазоров обеспечивает долговечность узла и комфортную эксплуатацию автомобиля.

Регулировка свободного хода педали сцепления КАМАЗ

Свободный ход педали сцепления КАМАЗ должен составлять от 6 до 12 мм, измеренный в верхней части площадки педали. Этот зазор необходим для полного отпускания выжимного подшипника от диафрагменной пружины при отпущенной педали. Отсутствие свободного хода вызывает постоянное нажатие на пружину и пробуксовку сцепления.

Регулировка производится вращением эксцентрикового болта, соединяющего толкатель с педалью. Для измерения нажимают на педаль рукой до ощутимого сопротивления и замеряют перемещение. Ослабляют контргайку эксцентрика, вращают болт для увеличения или уменьшения хода. После достижения нужного значения затягивают гайку и повторяют проверку.

Полный ход педали от верхнего положения до упора в пол должен составлять около 190-200 мм. Этот параметр обеспечивает полное выключение сцепления при максимальном нажатии. Если полный ход недостаточен, требуется регулировка привода или замена изношенных деталей системы выключения.

Регулировка муфты сцепления КАМАЗ

Муфта выключения сцепления перемещается вилкой и передает усилие на выжимной подшипник. Зазор между подшипником и лепестками пружины в отпущенном состоянии должен составлять 3-4 мм. Этот зазор проверяют через смотровое окно в картере сцепления, перемещая вилку вручную до касания подшипника с пружиной.

Регулировка осуществляется изменением длины тяги между рабочим цилиндром и вилкой выключения. Отворачивают контргайку на тяге, вращают регулировочный наконечник для изменения длины. После установки нужного зазора затягивают контргайку и проверяют работу, нажимая на педаль несколько раз.

Регулировка привода сцепления КАМАЗ

Привод сцепления включает гидравлическую часть с главным и рабочим цилиндрами, пневмогидроусилитель и систему рычагов. Прокачка гидропривода удаляет воздух из системы, который снижает эффективность передачи усилия. Для прокачки открывают перепускной клапан на рабочем цилиндре, нажимают педаль до появления жидкости без пузырьков воздуха.

Проверка герметичности системы выявляет утечки жидкости через поврежденные манжеты или соединения. Осматривают все элементы привода на предмет подтеков. Обнаруженные неисправности устраняют заменой поврежденных деталей. Уровень жидкости в бачке должен находиться между минимальной и максимальной отметками.

Регулировка штока пневмогидроусилителя влияет на усилие на педали и эффективность выключения. Шток должен иметь определенную длину, указанную в технической документации. Регулировка выполняется вращением штока относительно корпуса усилителя после ослабления контргайки. После установки нужной длины гайку затягивают.

Регулировка нажимного диска сцепления КАМАЗ

Нажимной диск должен равномерно прижимать ведомые диски по всей окружности для эффективной передачи момента. Неравномерность приводит к вибрациям и пробуксовке. Проверку выполняют штангенциркулем, измеряя расстояние от опорной плоскости корзины до рабочей поверхности нажимного диска в нескольких точках по окружности.

Разница в измерениях не должна превышать 0,5 мм. Если отклонение больше, требуется регулировка лапок корзины. Также проверяют зазор между промежуточным кольцом и поверхностью дисков в сжатом состоянии. Для двухдискового сцепления КАМАЗ этот зазор должен составлять 0,2-0,4 мм.

Регулировка лапок корзины сцепления КАМАЗ

Лапки корзины сцепления регулируются для обеспечения параллельности нажимного диска относительно маховика. Каждая лапка имеет регулировочную гайку, вращение которой изменяет положение диска. Регулировка выполняется при снятой корзине специальным ключом с двумя штифтами, входящими в отверстия гайки.

Процедура требует приспособления для сжатия пружины корзины, так как в свободном состоянии лапки невозможно отрегулировать. Корзину устанавливают в приспособление, сжимают пружину до освобождения лапок. Измеряют расстояние от плоскости корзины до торца каждой лапки штангенциркулем. Все лапки должны находиться на одинаковом расстоянии с точностью до 0,3 мм.

Регулировку начинают с ослабления всех контргаек на лапках. Вращают регулировочные гайки, добиваясь одинакового положения всех лапок относительно базовой плоскости. После достижения нужного результата затягивают контргайки и повторяют измерения для контроля. Правильная регулировка лапок устраняет биение нажимного диска и обеспечивает равномерный износ фрикционных накладок.

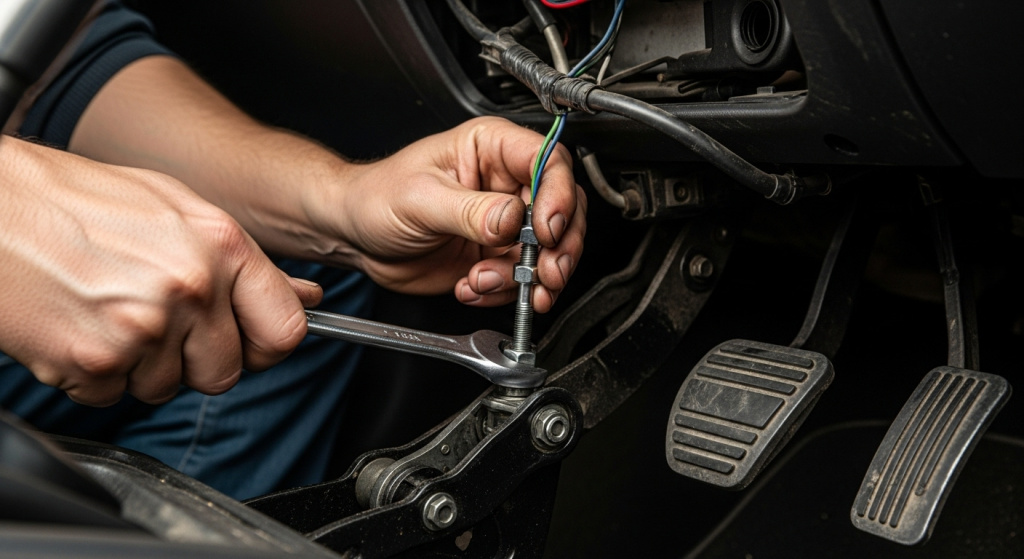

Наладка педали системы сцепления

Положение педали относительно пола кабины влияет на удобство управления и усталость водителя. Педаль должна располагаться на одном уровне с педалью тормоза или немного выше. Высота регулируется изменением длины толкателя между педалью и главным цилиндром или ПГУ. Оптимальное положение определяется индивидуально с учетом роста водителя.

Усилие на педали при выжиме не должно превышать 80 Н (около 8 кгс) при исправном пневмогидроусилителе. Чрезмерное усилие указывает на неисправность ПГУ, заедание элементов привода или проблемы с корзиной сцепления. Недостаточное усилие свидетельствует о слишком большом запасе хода или неправильной регулировке.

Плавность хода педали проверяют несколькими нажатиями. Педаль должна перемещаться без заеданий, рывков или посторонних звуков. Скрипы или хруст указывают на необходимость смазки шарниров педального узла. Для смазки используют консистентные смазки, устойчивые к низким температурам.

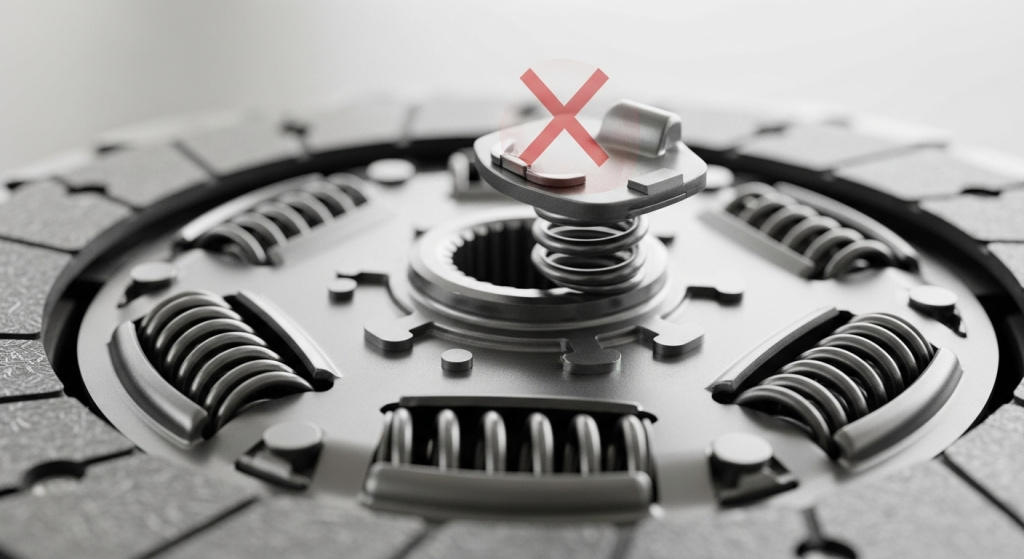

Частые ошибки при регулировке сцепления и как их избежать

Отсутствие свободного хода педали является распространенной ошибкой, которая приводит к пробуксовке сцепления. Механики иногда стремятся максимально выбрать люфты в приводе, забывая о необходимости зазора для отпускания выжимного подшипника. Обязательно контролировать наличие свободного хода 6-12 мм после каждой регулировки.

Неравномерная регулировка лапок корзины вызывает вибрации и неполное выключение сцепления. Разница в положении лапок более 0,5 мм недопустима. Использование точного измерительного инструмента и приспособления для сжатия пружины обеспечивает качественную регулировку. Работу следует выполнять не спеша, тщательно измеряя положение каждой лапки.

Регулировка сцепления без предварительной проверки состояния деталей не решает проблему, если диски изношены или пружина потеряла упругость. Перед регулировкой необходим визуальный осмотр всех компонентов через смотровые окна или после демонтажа. Изношенные детали подлежат обязательной замене.

Использование неподходящего инструмента усложняет работу и может повредить детали. Специальный ключ для лапок корзины имеет точно подогнанные штифты под отверстия гаек. Применение самодельных приспособлений может привести к срыву граней или повреждению резьбы. Лучше приобрести оригинальный инструмент или обратиться в мастерскую.

Когда лучше обратиться к профессионалам

Сложные случаи требуют квалифицированной помощи специалистов. Если после правильной регулировки проблемы со сцеплением сохраняются, причина может быть в износе или повреждении внутренних деталей. Диагностика на специализированном оборудовании выявляет скрытые дефекты, которые невозможно обнаружить визуальным осмотром.

Отсутствие необходимого инструмента делает самостоятельную регулировку затруднительной или невозможной. Приспособление для сжатия пружины корзины, специальные ключи, точные измерительные инструменты есть не у каждого владельца. Разовая покупка дорогого инструмента экономически нецелесообразна, проще обратиться в сервис.

Неопытность в выполнении подобных работ может привести к неправильной регулировке и ухудшению ситуации. Первая регулировка сцепления КАМАЗ лучше выполняется под руководством опытного механика, который объяснит нюансы и проконтролирует результат. Последующие операции можно выполнять самостоятельно, имея понимание технологии.

Гарантийные обязательства производителя или продавца запчастей могут быть аннулированы при самостоятельном вмешательстве в конструкцию. Если автомобиль или узлы находятся на гарантии, регулировка и ремонт должны выполняться авторизованным сервисным центром с оформлением документов.

Периодичность регулировки и регламент обслуживания

Плановая проверка и регулировка сцепления КАМАЗ выполняется при каждом техническом обслуживании автомобиля. Рекомендуемая периодичность ТО составляет каждые 10-15 тысяч километров пробега в зависимости от условий эксплуатации. Проверяют свободный ход педали, отсутствие посторонних звуков, плавность переключения передач.

Внеплановая регулировка требуется при появлении признаков неисправности - пробуксовки, затрудненного переключения, изменения усилия на педали. Не следует откладывать регулировку, так как продолжение эксплуатации с неправильно настроенным сцеплением ускоряет износ дорогостоящих деталей коробки передач и самого узла сцепления.

Ресурс деталей сцепления зависит от стиля вождения и условий эксплуатации. При нормальной работе фрикционные накладки служат 150-200 тысяч километров. Агрессивная езда с частыми пробуксовками, перегрузка автомобиля, длительная работа на малых скоростях сокращают ресурс в два-три раза. Своевременная регулировка продлевает срок службы деталей.

Замена деталей сцепления

Признаки износа фрикционных накладок включают пробуксовку при разгоне под нагрузкой, запах гари, снижение толщины накладок ниже минимально допустимой. Замена дисков выполняется комплектом, включая ведомые диски, промежуточное кольцо для двухдискового варианта. Производитель рекомендует менять также выжимной подшипник при каждой замене дисков.

Износ диафрагменной пружины или нажимного диска корзины проявляется неравномерным прижатием, вибрациями, невозможностью устранить биение регулировкой лапок. Корзина меняется в сборе на новую или восстановленную. Восстановление корзины включает замену изношенных элементов, шлифовку рабочих поверхностей и регулировку.

Выбор запасных частей влияет на долговечность и качество работы сцепления. Оригинальные детали от производителя автомобиля гарантируют соответствие характеристикам и размерам. Альтернативные запчасти известных брендов предлагают хорошее соотношение цены и качества. Дешевые аналоги сомнительного происхождения быстро выходят из строя и могут повредить сопрягаемые детали.

Установка новых деталей требует обязательной регулировки после сборки узла. Новые диски имеют максимальную толщину накладок, поэтому параметры привода и зазоры отличаются от изношенных деталей. Обкатка нового сцепления в течение первых пятисот километров проводится в щадящем режиме без резких разгонов и перегрузок.

Советы эксперта

Опытные механики рекомендуют начинать любую работу со сцеплением с проверки уровня и состояния тормозной жидкости в системе. Грязная или старая жидкость снижает эффективность гидропривода и может вызывать неполное выключение. Замена жидкости каждые два года поддерживает систему в исправном состоянии независимо от пробега.

Смазка подвижных элементов привода продлевает их срок службы и обеспечивает плавность работы. Шарниры педали, толкатели, вилка выключения периодически смазываются консистентной смазкой. Особенно важна смазка в зимний период, когда низкие температуры увеличивают вязкость смазочных материалов.

Контроль за состоянием резиновых защитных чехлов рабочего цилиндра и других элементов предотвращает попадание грязи и влаги внутрь механизмов. Поврежденные чехлы подлежат немедленной замене, так как загрязнение быстро выводит из строя точные детали гидропривода. Регулярный осмотр при техническом обслуживании выявляет проблемы на ранней стадии.

Отзывы владельцев

Водители магистральных тягачей КАМАЗ отмечают, что правильно отрегулированное сцепление обеспечивает комфортную езду на дальних расстояниях. Плавное переключение передач без рывков и хруста синхронизаторов снижает утомляемость водителя. Многие отмечают, что после профессиональной настройки сцепления расход топлива немного снижается за счет отсутствия пробуксовки.

Владельцы самосвалов КАМАЗ подчеркивают важность своевременной регулировки при работе в тяжелых условиях карьеров и строительных площадок. Частые трогания с места под нагрузкой быстрее изнашивают детали сцепления. Профилактическая проверка каждые пять тысяч километров позволяет выявить отклонения до появления серьезных проблем.

Механики автотранспортных предприятий рекомендуют вести учет регулировок и замен деталей сцепления для каждого автомобиля. Статистика помогает планировать закупку запчастей и выявлять проблемные узлы конкретных машин. Некоторые автомобили требуют более частого обслуживания из-за особенностей эксплуатации или производственных дефектов.

Заключение

Регулировка сцепления КАМАЗ является важной процедурой технического обслуживания, обеспечивающей нормальную работу трансмиссии и комфортное управление автомобилем. Знание устройства узла, технологии регулировки и нормативных параметров позволяет самостоятельно выполнить настройку или контролировать работу сервисных специалистов. Своевременное обслуживание сцепления продлевает срок службы дорогостоящих деталей и предотвращает поломки в дороге. Соблюдение рекомендаций производителя и использование качественных запасных частей гарантируют надежную работу узла на протяжении всего срока эксплуатации автомобиля.
