Редукторы кранов-манипуляторов: виды, устройство и обслуживание

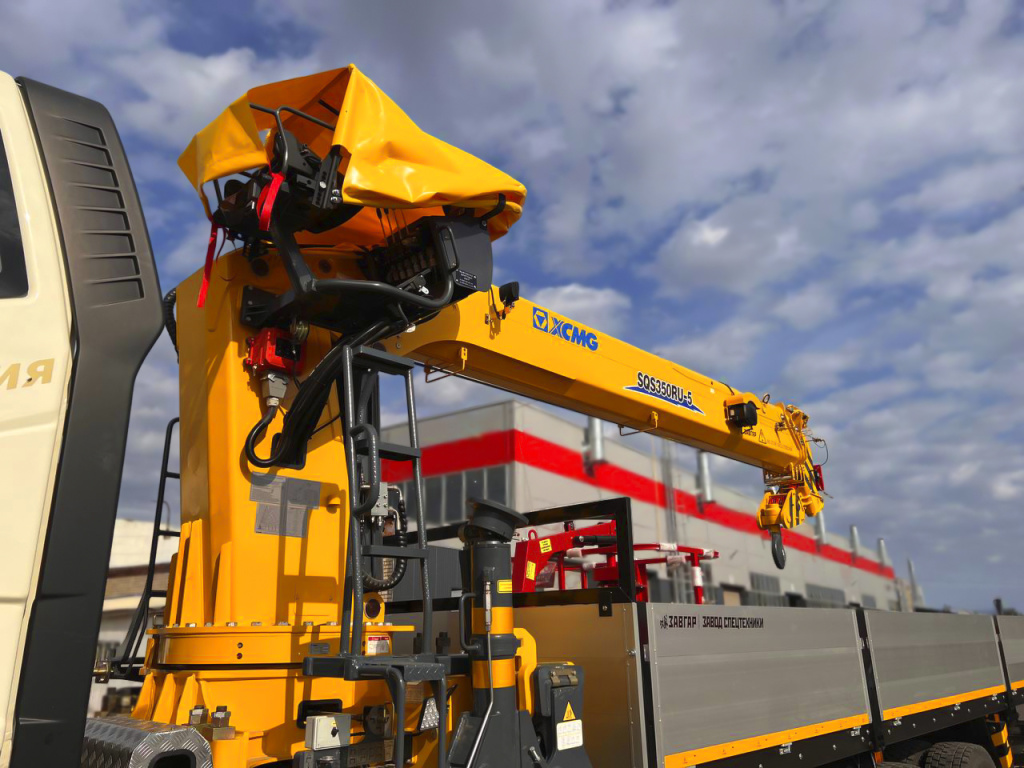

Что такое редуктор КМУ и для чего он нужен

Редуктор в крано-манипуляторной установке — это механический узел, преобразующий высокую скорость вращения гидромотора в низкую скорость с одновременным увеличением крутящего момента. Без редуктора гидравлический мотор не смог бы создать усилие, достаточное для поворота колонны с многотонным грузом или подъема тяжелой стрелы. Компактный гидромотор развивает несколько тысяч оборотов в минуту, но его момент недостаточен для силовых операций. Редуктор снижает обороты в десятки раз и пропорционально увеличивает момент на выходном валу.

Каждый кран-манипулятор оснащен несколькими редукторами, обслуживающими различные функции. Поворотный редуктор вращает колонну вокруг вертикальной оси, обеспечивая перемещение груза в горизонтальной плоскости. Лебедочные редукторы работают в механизмах подъема и выдвижения телескопических секций. В зависимости от конструкции крана могут присутствовать дополнительные передаточные узлы для привода вспомогательного оборудования.

Функции редуктора в гидравлической системе

Основная задача редуктора — согласование характеристик гидромотора с требованиями рабочего механизма. Гидромоторы эффективны на высоких оборотах при относительно малом моменте, тогда как крановые механизмы требуют низких скоростей и значительных усилий. Передаточное отношение подбирается так, чтобы обеспечить оптимальное соотношение скорости работы и грузоподъемности.

Второстепенная, но важная функция — обеспечение плавности движений. Зубчатые передачи демпфируют рывки и вибрации гидросистемы, делая управление краном более точным и предсказуемым. Это критично при монтажных работах, где требуется миллиметровая точность позиционирования груза. Редуктор также выполняет роль предохранительного элемента — при экстремальных перегрузках разрушается механическая передача, защищая дорогостоящий гидромотор от поломки.

Конструктивные особенности и принцип работы

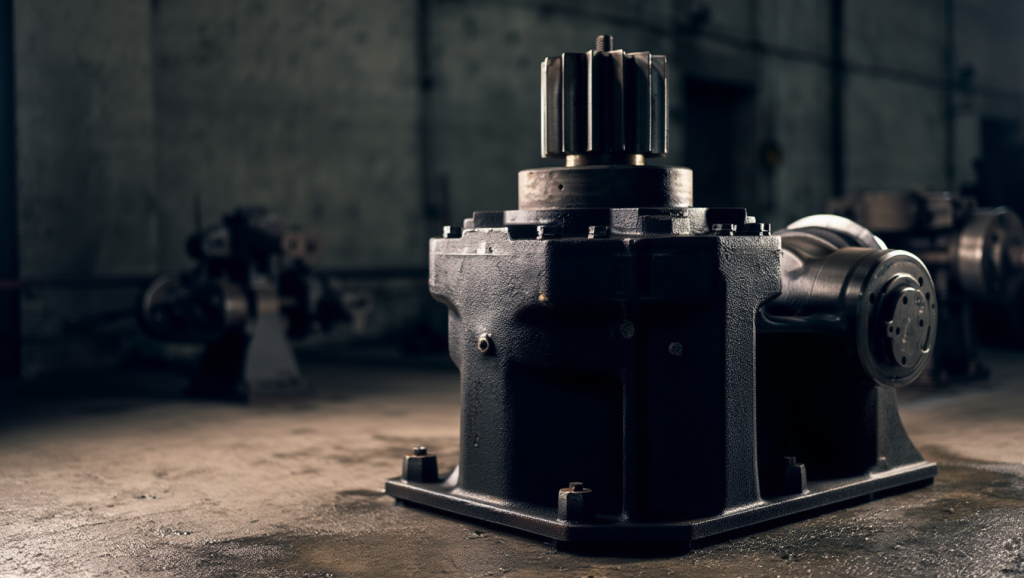

Типовой редуктор манипулятора представляет собой чугунный или стальной корпус, внутри которого размещены шестерни, валы и подшипники. Входной вал соединен с гидромотором через шлицевое или фланцевое соединение. Выходной вал передает момент на рабочий механизм — поворотную колонну, барабан лебедки или другой исполнительный орган. Подшипники воспринимают радиальные и осевые нагрузки, обеспечивая точное зацепление зубчатых колес.

Картер редуктора заполнен трансмиссионным маслом, которое смазывает трущиеся детали и отводит тепло, выделяющееся при работе. Уровень масла контролируется через смотровое окно или щуп. Сапун в верхней части корпуса выравнивает внутреннее давление, предотвращая выдавливание сальников при нагреве масла. Сливная пробка в нижней точке позволяет удалить отработанную смазку при обслуживании.

Передаточное отношение определяет, во сколько раз выходная скорость меньше входной. Для поворотных механизмов типично соотношение от 1:30 до 1:80 — это обеспечивает медленное, контролируемое вращение колонны. Лебедочные редукторы могут иметь большее передаточное число до 1:150, что создает максимальное тяговое усилие при малой скорости намотки троса.

Виды редукторов кранов-манипуляторов

Конструкция и тип зубчатой передачи определяют эксплуатационные характеристики, надежность и стоимость обслуживания узла. Различные разновидности редукторов применяются в зависимости от назначения механизма и требований к компактности.

Редуктор поворотного механизма колонны

Поворотный редуктор — наиболее нагруженный узел манипулятора. Он воспринимает не только крутящий момент от гидромотора, но и боковые нагрузки от веса стрелы и груза. Установка крепится на опорно-поворотном устройстве (ОПУ) — массивном подшипнике, позволяющем колонне вращаться относительно рамы. Выходной вал редуктора соединен с зубчатым венцом ОПУ через ведущую шестерню.

Конструктивно различают два основных типа поворотных механизмов. Первый — редуктор с шестерней, входящей в зацепление с неподвижным зубчатым венцом на раме машины. Гидромотор с редуктором вращается вокруг оси, заставляя поворачиваться всю колонну. Второй вариант — редуктор закреплен на колонне, а его выходная шестерня зацепляется с венцом, жестко связанным с рамой. Оба решения обеспечивают плавное вращение с возможностью точной остановки в любом положении.

Червячные передачи в поворотных механизмах применяются реже из-за меньшего КПД, но имеют важное преимущество — самоторможение. При отключении гидравлики червячная передача не позволяет колонне провернуться под действием момента от груза. Это повышает безопасность при работе на наклонных площадках или при внезапной остановке. Цилиндрические зубчатые передачи эффективнее, но требуют дополнительных тормозных устройств.

Лебедочный редуктор

Лебедки манипулятора работают в циклическом режиме с частыми реверсами и переменной нагрузкой. Редуктор лебедки преобразует вращение гидромотора в намотку или размотку троса на барабане. Передаточное число выбирается исходя из требуемой скорости подъема и максимальной грузоподъемности. Для тяжелых КМУ применяют двухступенчатые редукторы с промежуточным валом, обеспечивающие большое передаточное отношение при компактных размерах.

Особенность лебедочных редукторов — наличие автоматического тормоза, удерживающего груз при остановке. Храповой механизм или многодисковая фрикционная муфта блокируют обратное вращение барабана. Без тормоза груз под действием силы тяжести размотал бы трос, что создает аварийную ситуацию. Качественные системы имеют два независимых тормоза для повышения надежности.

Планетарные редукторы встречаются в современных манипуляторах премиум-класса. Они компактнее обычных цилиндрических при том же передаточном отношении и способны передавать большие моменты. Конструкция планетарного механизма включает центральную шестерню (солнце), несколько сателлитов, вращающихся вокруг нее, и наружное зубчатое кольцо. Сложность изготовления делает такие редукторы дорогими, но надежность и долговечность оправдывают затраты.

Червячные и цилиндрические редукторы: отличия

Червячная передача состоит из винта (червяка) и червячного колеса с косыми зубьями. Входной вал с червяком вращается перпендикулярно выходному валу с колесом. Главное преимущество — компактность при больших передаточных числах. Одноступенчатый червячный редуктор обеспечивает соотношение до 1:60, для чего цилиндрическому потребовались бы две-три ступени. Эффект самоторможения предотвращает обратное вращение выходного вала, что ценно для поворотных механизмов.

Недостатки червячных передач — низкий КПД (60-75% против 95-98% у цилиндрических) и повышенное тепловыделение. Скольжение витков червяка по зубьям колеса создает трение, которое преобразуется в тепло. Это требует эффективного охлаждения и применения специальных масел с противозадирными присадками. Износ червячной пары происходит интенсивнее, особенно при нарушении режима смазки или перегреве.

Цилиндрические зубчатые передачи работают с минимальными потерями энергии. Два параллельных вала с шестернями передают момент через качение зубьев друг по другу с минимальным скольжением. Высокий КПД снижает нагрузку на гидросистему и экономит топливо базового автомобиля. Прямозубые шестерни просты в изготовлении, но работают шумно. Косозубые и шевронные передачи плавнее и тише, хотя создают осевые нагрузки на подшипники.

Конические редукторы применяются там, где нужно передать вращение между валами, расположенными под углом. В манипуляторах встречаются редко — в основном в специализированных механизмах с нестандартной компоновкой. Коническо-цилиндрические комбинированные редукторы сочетают достоинства обоих типов передач.

Типичные неисправности редукторов КМУ

Редукторы работают в тяжелых условиях — переменные нагрузки, вибрация, перепады температур, пыль и влага. Даже качественные узлы со временем изнашиваются и требуют вмешательства.

Признаки износа и поломок

Посторонний шум при работе — первый сигнал проблем. Гул, скрежет, стуки указывают на износ подшипников, повреждение зубьев шестерен или недостаток смазки. Если звук меняется в зависимости от нагрузки или скорости вращения, это помогает локализовать неисправность. Равномерный гул обычно связан с подшипниками, периодические удары — с выкрашиванием зубьев, высокочастотный свист — с недостатком масла.

Повышенный нагрев корпуса свидетельствует о чрезмерном трении внутри механизма. Причины — износ шестерен с увеличением зазоров, разрушение подшипников, загрязнение или старение масла. Температура свыше 80-90 градусов на поверхности корпуса критична — при таком нагреве масло теряет смазывающие свойства, ускоряя разрушение деталей. Перегрев может привести к заклиниванию редуктора во время работы.

Течь масла через сальники, прокладки или трещины в корпусе — распространенная проблема старых КМУ. Потеря смазки быстро приводит к износу шестерен и подшипников. Масляные подтеки на корпусе, лужи под припаркованной техникой требуют немедленного выяснения причины. Часто течь возникает из-за износа сальников выходного вала или ослабления болтов крышек.

Люфт выходного вала или рывки при запуске указывают на износ зубчатых зацеплений или разрушение подшипников. Небольшой люфт допустим, но если вал свободно качается на несколько миллиметров, редуктор нуждается в ремонте. Рывки при начале движения говорят о выработке зубьев — шестерни входят в зацепление с задержкой из-за увеличенных зазоров.

Причины выхода из строя

Главная причина преждевременного износа — несвоевременное обслуживание. Производители регламентируют замену масла каждые 500-1000 моточасов или раз в год. На практике многие владельцы пренебрегают этим требованием, эксплуатируя технику до явных признаков поломки. Старое масло загрязняется продуктами износа, теряет вязкость, перестает защищать детали. Результат — ускоренное разрушение шестерен и подшипников.

Перегрузки сокращают ресурс редуктора в разы. Попытки поднять груз, превышающий паспортную грузоподъемность, создают критические напряжения в зубчатых зацеплениях. Зубья выкрашиваются, трескаются, ломаются. Работа с неполностью выдвинутыми аутригерами увеличивает нагрузку на поворотный механизм — машина кренится, создавая дополнительный момент, который редуктор не рассчитан выдерживать.

Попадание воды и грязи через негерметичные сальники или поврежденный сапун губительно для механизма. Влага вызывает коррозию стальных деталей, эмульгирует масло, снижая его защитные свойства. Абразивные частицы работают как притирочная паста, ускоренно изнашивая рабочие поверхности. Зимняя эксплуатация с дорожными реагентами особенно агрессивна к уплотнениям и корпусным деталям.

Неквалифицированный ремонт часто усугубляет проблему. Неправильная сборка с нарушением регулировочных зазоров, использование неоригинальных запчастей сомнительного качества, применение несоответствующего масла — типичные ошибки кустарных мастерских. После такого «ремонта» редуктор выходит из строя еще быстрее.

Обслуживание и ремонт редукторов

Грамотное обслуживание продлевает срок службы редуктора в несколько раз. Большинство профилактических операций не требуют специального оборудования и выполняются силами технической службы предприятия.

Регламентное обслуживание: замена масла и осмотр

Проверка уровня масла должна стать ежедневной процедурой перед началом работы. Достаточно взглянуть на смотровое окно или вытащить щуп — это займет минуту, но предупредит серьезные поломки. Уровень масла должен находиться между отметками минимума и максимума. Снижение уровня сигнализирует о течи, которую нужно устранить немедленно.

Замена масла выполняется на прогретом редукторе — горячее масло более текучее и лучше вымывает загрязнения. Сливную пробку откручивают аккуратно — первые порции масла могут быть под давлением и выплеснуться. После полного слива картер промывают свежим маслом или специальной промывочной жидкостью. Заливают масло той марки и вязкости, которую рекомендует производитель. Экономия на масле оборачивается дорогостоящим ремонтом.

Осмотр корпуса на предмет трещин, потеков, ослабших болтовых соединений проводят при каждом ТО. Особое внимание — сальникам и уплотнениям. Даже незначительное замасливание требует выяснения причины. Проверяют надежность крепления редуктора к раме, отсутствие люфтов в соединениях. Шум при работе оценивают субъективно — опытный механик по звуку определит зарождающуюся неисправность задолго до полного отказа.

Диагностика неисправностей

При появлении подозрительных симптомов начинают с внешнего осмотра и проверки уровня масла. Если уровень в норме, но присутствует шум, оценивают его характер и локализацию. Вращают вал вручную (при выключенном гидромоторе) — заедания, рывки, хруст укажут на проблемы с подшипниками или шестернями. Проверяют люфт выходного вала в радиальном и осевом направлениях.

Анализ отработанного масла дает ценную информацию о состоянии механизма. Наличие металлической стружки, крупных частиц говорит об интенсивном износе или разрушении деталей. Эмульсия молочного цвета указывает на попадание воды. Запах гари свидетельствует о перегревах. Если масло потемнело, потеряло прозрачность — пора менять, даже если не прошел регламентный срок.

Для точной диагностики редуктор разбирают и осматривают детали. Оценивают состояние зубьев шестерен — выкрашивание, питтинг (оспины от контактной усталости), трещины, сколы. Проверяют подшипники на легкость вращения, отсутствие люфтов, качение без шума. Измеряют фактические зазоры и сравнивают с допустимыми по технической документации.

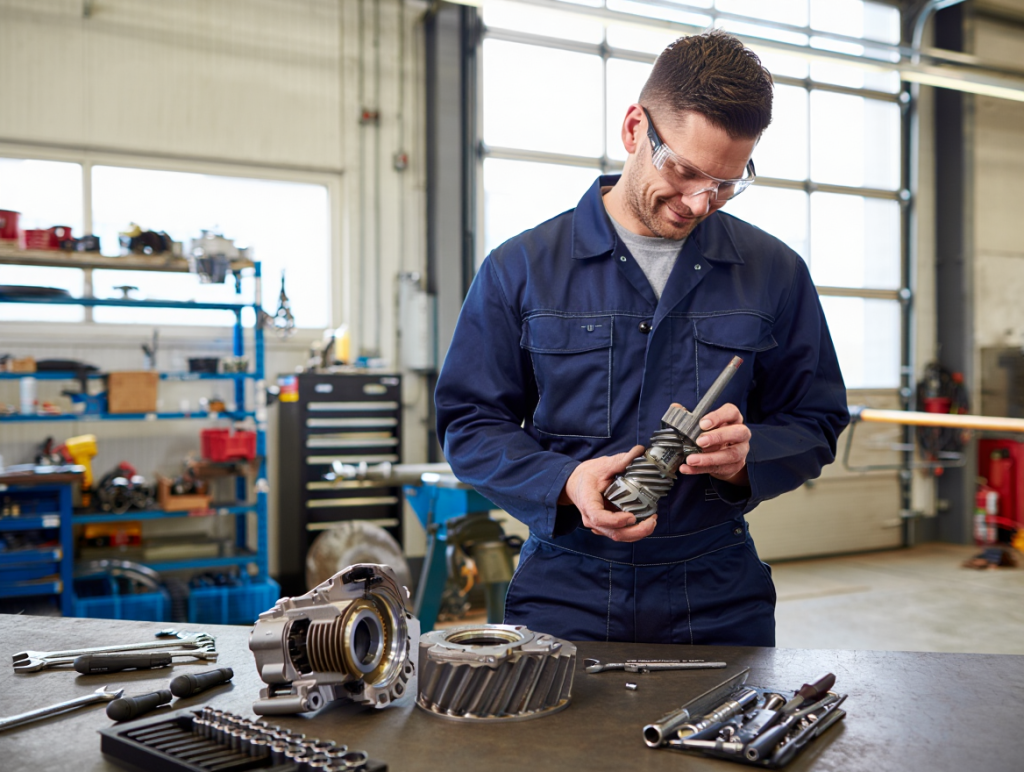

Порядок разборки и ремонта редуктора

Перед разборкой редуктор тщательно отмывают от грязи и масла. Фотографируют узел со всех сторон — это поможет при сборке вспомнить расположение деталей. Сливают масло, откручивают крепежные болты, снимают крышки. Детали раскладывают в порядке разборки, чтобы не перепутать при сборке. Промаркируйте парные детали — крышки и корпус должны встать на свои места.

Шестерни снимают с валов съемниками, избегая ударов молотком. Подшипники выпрессовывают специальными съемниками или прессом. Насильственное извлечение повредит посадочные поверхности валов и гнезд в корпусе. Все детали промывают керосином или растворителем, просушивают сжатым воздухом. Осматривают на свет — даже мелкие трещины станут заметны.

Изношенные шестерни заменяют парами — нельзя ставить новую шестерню в зацепление со старой. Подшипники меняют комплектом, даже если часть из них кажется исправной. Сальники и прокладки всегда новые при каждой разборке. Корпус проверяют на наличие трещин — при обнаружении заваривают аргонной сваркой с последующей механической обработкой.

Сборку ведут в обратном порядке. Посадочные места смазывают консистентной смазкой. Подшипники запрессовывают оправкой, передавая усилие на внутреннее кольцо. Регулировочные зазоры в зубчатых зацеплениях выставляют по технической документации — слишком малый зазор вызовет перегрев и заклинивание, большой — повышенный шум и ускоренный износ. Болты затягивают динамометрическим ключом с рекомендованным моментом.

После сборки редуктор обкатывают на стенде или непосредственно на манипуляторе без нагрузки. Первые часы работы следят за нагревом, прослушивают посторонние шумы. Через 50 моточасов меняют масло — первичная обкатка дает повышенное количество продуктов износа от приработки деталей.

Правила эксплуатации для продления срока службы: рекомендации экспертов

Не допускайте работу редуктора при критически низком или высоком уровне масла. Недостаток смазки — прямой путь к заклиниванию. Избыток масла создает давление в картере, выдавливает сальники, вспенивается при вращении шестерен, теряя смазывающие свойства. Оптимальный уровень — середина смотрового окна или между отметками на щупе.

Избегайте длительной работы на максимальных нагрузках. Если задача позволяет, работайте с запасом по грузоподъемности. Это снижает напряжения в деталях, уменьшает нагрев, продлевает ресурс. Особенно вредны рывковые нагрузки — выдергивание застрявшей техники, подрыв примерзших грузов. Такие действия создают пиковые перегрузки, в несколько раз превышающие номинальные.

Следите за состоянием гидравлической системы. Неисправный гидромотор с неравномерной подачей масла нагружает редуктор рывками вместо плавного вращения. Загрязненное гидравлическое масло с металлическими частицами быстро выведет мотор из строя, что отразится и на редукторе. Регулярно меняйте фильтры гидросистемы, следите за температурой масла.

Зимой перед началом работы прогрейте гидросистему на холостом ходу. Загустевшее на морозе масло плохо смазывает детали редуктора, создавая условия для ускоренного износа. Пять-десять минут работы без нагрузки дадут маслу разогреться и приобрести нормальную текучесть. Используйте сезонные масла с температурным диапазоном, соответствующим климату вашего региона.

Не игнорируйте даже незначительные отклонения от нормальной работы. Появился новый звук — проверьте редуктор. Заметили течь — устраните немедленно. Раннее обнаружение проблемы позволяет обойтись недорогим ремонтом. Запущенная неисправность приведет к разрушению дорогостоящих деталей или полной замене редуктора.

Заключение

Редукторы — критически важные компоненты крано-манипуляторной установки, от состояния которых зависит работоспособность всей машины. Различные виды редукторов КМУ выполняют специализированные функции, но требуют одинакового внимания к обслуживанию. Своевременная замена масла, контроль состояния, правильная эксплуатация без перегрузок обеспечат долгий срок службы механизмов. Игнорирование профилактики неизбежно приводит к дорогостоящему ремонту и простоям техники. Разумная экономия — это регулярное обслуживание, а не ожидание поломки.
