Материалы в современном производстве КМУ: от стали до композитов

Требования к материалам для крано-манипуляторных установок

Выбор материалов для изготовления крано-манипуляторной установки определяет надежность, долговечность и экономическую эффективность всей конструкции. Производители сталкиваются с противоречивыми требованиями: максимальная прочность при минимальном весе, устойчивость к экстремальным нагрузкам при доступной стоимости, долговечность в агрессивных условиях при технологичности обработки. Правильный подбор материалов решает эти задачи, обеспечивая оптимальный баланс характеристик.

Прочностные характеристики

Стрела манипулятора испытывает переменные нагрузки в широком диапазоне — от собственного веса в сложенном состоянии до многотонного груза на максимальном вылете. Материал должен выдерживать не только статические усилия, но и динамические удары при подхвате груза, вибрацию во время движения автомобиля, циклические нагрузки при многократных операциях подъема-опускания. Предел текучести стали для силовых элементов составляет минимум 350-400 МПа, для высоконагруженных узлов — до 600-800 МПа.

Усталостная прочность критична для деталей, работающих в циклическом режиме. За срок службы манипулятор выполняет десятки тысяч рабочих циклов. Материалы должны сохранять структурную целостность без образования усталостных трещин. Качественная сталь выдерживает миллионы циклов нагружения, тогда как материал с дефектами разрушается за несколько лет интенсивной эксплуатации.

Ударная вязкость обеспечивает безопасность при экстремальных ситуациях. Падение груза, резкая остановка при подъеме, столкновение стрелы с препятствием создают пиковые нагрузки, многократно превышающие расчетные. Вязкий материал деформируется, поглощая энергию удара, но не разрушается хрупко с образованием острых осколков. Это особенно важно для работы в зимних условиях, когда многие стали становятся хрупкими при отрицательных температурах.

Стойкость к внешним воздействиям

Краны-манипуляторы работают круглогодично в любую погоду. Дождь, снег, дорожные реагенты, промышленная атмосфера, морской воздух — все это агрессивные факторы, вызывающие коррозию металла. Ржавчина не только портит внешний вид, но и уменьшает сечение несущих элементов, создавая очаги концентрации напряжений и снижая прочность конструкции.

Производители применяют легированные стали с добавками хрома, никеля, молибдена, повышающими коррозионную стойкость. Защитные покрытия — грунтовки, порошковые краски, цинкование — создают барьер между металлом и агрессивной средой. Качественная окраска продлевает срок службы в 2-3 раза по сравнению с незащищенным металлом.

Температурный диапазон эксплуатации в России составляет от -40°C зимой до +40°C летом. Материалы сохраняют рабочие характеристики во всем диапазоне температур. Уплотнения и шланги гидросистемы не дубеют на морозе и не размягчаются в жару. Смазочные материалы подшипников работают эффективно при любой температуре окружающей среды.

Весовая эффективность

Каждый килограмм массы манипулятора уменьшает полезную грузоподъемность базового автомобиля. Современные установки весят от 1,5 до 5 тонн в зависимости от грузоподъемности. Использование высокопрочных сталей позволяет уменьшить толщину стенок профилей при сохранении прочности, снижая общий вес на 15-20%. Применение алюминиевых сплавов в неответственных деталях дает дополнительную экономию веса.

Оптимизация конструкции на этапе проектирования с использованием компьютерного моделирования выявляет зоны избыточной прочности, где можно облегчить металлоконструкцию без потери надежности. Конечно-элементный анализ показывает распределение напряжений, позволяя точно подобрать толщины материала в каждом сечении стрелы.

Основные материалы при изготовлении КМУ

Сталь остается доминирующим материалом в производстве крано-манипуляторных установок благодаря оптимальному сочетанию прочности, технологичности и стоимости.

Марки стали для металлоконструкций

Конструкционные углеродистые стали типа Ст3, 09Г2С широко применяются для изготовления рам, опорных плит, кронштейнов и других элементов средней нагруженности. Это недорогие материалы с хорошей свариваемостью и достаточной прочностью для вспомогательных узлов. Предел текучести 250-350 МПа обеспечивает надежность при умеренных нагрузках.

Низколегированные стали 10ХСНД, 15ХСНД обладают повышенной коррозионной стойкостью за счет небольших добавок хрома, меди, никеля. Их используют для деталей, подверженных воздействию влаги и реагентов — наружные панели, элементы крепления, кронштейны навесного оборудования. Атмосферостойкие стали формируют на поверхности защитную оксидную пленку, замедляющую дальнейшую коррозию.

Листовой прокат толщиной 3-8 мм идет на изготовление гидробаков, защитных кожухов, площадок обслуживания. Профильные трубы квадратного и прямоугольного сечения применяют для изготовления рамных конструкций, траверс, стабилизаторов. Трубчатые профили обеспечивают высокую жесткость при небольшом весе благодаря рациональному распределению материала по сечению.

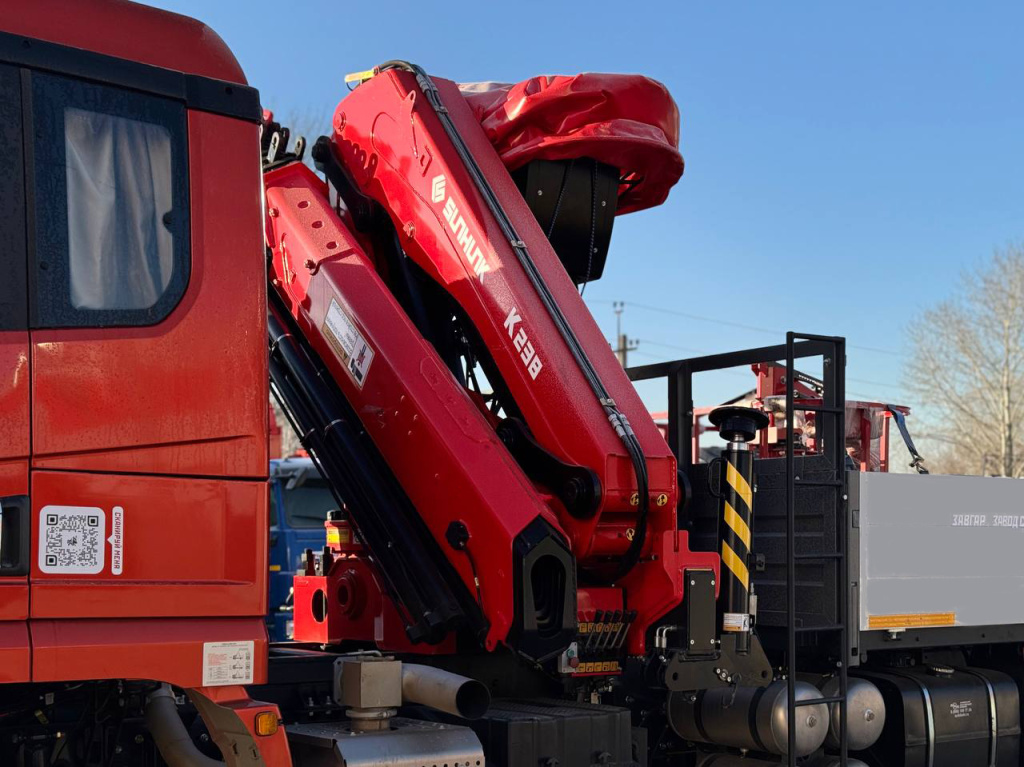

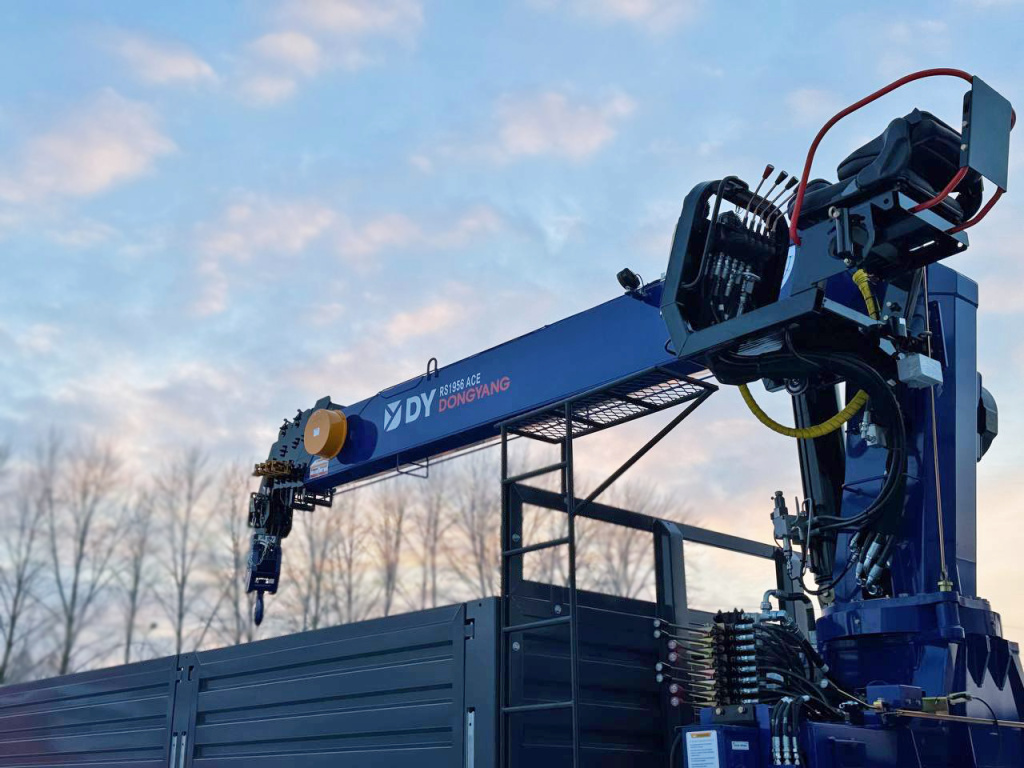

Высокопрочные стали для стрелы и колонны

Основные несущие элементы — секции телескопической стрелы, поворотная колонна, опорная рама — изготавливают из высокопрочных низколегированных сталей. Марки типа 30ХГСА, 40Х, 30ХГСН2А имеют предел прочности 600-800 МПа, что позволяет создавать легкие и прочные конструкции. Добавки хрома, марганца, кремния, никеля повышают прокаливаемость и прочность после термообработки.

Технология производства стрелы включает гибку, сварку, механическую обработку. Высокопрочные стали требуют точного соблюдения режимов сварки — предварительного подогрева, контроля погонной энергии, медленного охлаждения для предотвращения образования закалочных структур и трещин в зоне термического влияния. Квалификация сварщиков и качество оборудования критичны для обеспечения прочности сварных швов.

Термообработка повышает механические характеристики. Закалка с последующим отпуском создает структуру, сочетающую высокую прочность с достаточной пластичностью. Детали приобретают оптимальные свойства для работы под переменными нагрузками. Крупные производители имеют собственные термические цеха с печами необходимых размеров.

Алюминиевые сплавы в конструкции

Алюминий в три раза легче стали при сопоставимой жесткости, что делает его привлекательным для облегчения конструкции. Дюралюминий марок Д16, В95 применяют для изготовления крышек гидробаков, декоративных панелей, элементов кабины оператора. Плотность 2,7 г/см³ против 7,85 г/см³ у стали дает значительную экономию веса.

Ограничения применения алюминия связаны с меньшей прочностью — предел текучести лучших алюминиевых сплавов достигает 400-500 МПа, что вдвое ниже высокопрочных сталей. Для силовых элементов требуются большие сечения, что нивелирует весовое преимущество. Высокая стоимость алюминиевого проката также ограничивает массовое применение.

Коррозионная стойкость алюминия на воздухе превосходит углеродистые стали — на поверхности образуется плотная оксидная пленка, защищающая от дальнейшего окисления. Однако в контакте со сталью возникает электрохимическая коррозия, требующая изоляции разнородных металлов диэлектрическими прокладками.

Полимеры и композитные материалы

Пластики и композиты постепенно находят применение в конструкции КМУ, хотя их доля пока невелика по сравнению с металлами.

Применение пластиков в КМУ

Полиэтилен высокой плотности используют для изготовления баков технологических жидкостей. Пластиковые емкости не ржавеют, легче стальных, не требуют внутренней антикоррозионной обработки. Гидробаки объемом 100-200 литров из пластика весят 15-20 кг против 40-50 кг для стальных аналогов.

Полиамиды (капролон, текстолит) применяют для изготовления направляющих втулок, подшипников скольжения, уплотнительных колец. Эти материалы работают без смазки, не подвержены коррозии, имеют низкий коэффициент трения. Капролоновые втулки в телескопических секциях обеспечивают плавное выдвижение при минимальном износе.

Стеклопластик идет на изготовление защитных кожухов, крышек блоков управления, декоративных элементов. Материал легкий, не проводит электричество, устойчив к химическим воздействиям. Технология формования позволяет получать детали сложной формы за один производственный цикл.

Композиты: перспективы использования

Углепластики (карбон) обладают уникальным сочетанием малого веса и высокой прочности. Удельная прочность углеволокна в несколько раз превышает сталь. Гоночные автомобили, самолеты, космическая техника давно используют композиты для облегчения конструкции. В производстве КМУ сдерживающим фактором остается высокая стоимость — килограмм углеволокна стоит в 10-20 раз дороже стали.

Экспериментальные разработки показывают возможность создания композитных стрел с меньшим весом при сохранении жесткости. Производители премиум-сегмента тестируют отдельные элементы из композитов — удлинители стрел, навесное оборудование. При массовом производстве и снижении стоимости материалов композиты могут занять значительную долю в конструкции КМУ следующего поколения.

Гибридные конструкции сочетают металлический каркас с композитными панелями. Сталь обеспечивает прочность и жесткость, композиты — легкость и коррозионную стойкость. Такой подход позволяет получить преимущества обоих материалов при приемлемой стоимости.

Гидравлическая система: материалы шлангов и уплотнений

Гидравлика — сердце крано-манипуляторной установки. Надежность шлангов высокого давления и уплотнений определяет работоспособность всей системы.

Рукава высокого давления изготавливают из синтетического каучука, армированного стальной оплеткой. Внутренний слой из маслостойкой резины контактирует с гидравлической жидкостью. Армирование из одного, двух или четырех слоев стальной проволоки воспринимает давление до 400-600 бар. Наружная оболочка из атмосферостойкой резины защищает от механических повреждений, ультрафиолета, агрессивных сред.

Качество РВД критично для безопасности. Разрыв шланга под давлением создает струю масла, способную пробить кожу и нанести тяжелые травмы. Производители используют сертифицированные рукава от проверенных поставщиков — Gates, Parker, Manuli. Регулярная проверка состояния шлангов, замена при обнаружении потертостей, трещин, вздутий предотвращает аварии.

Уплотнительные кольца из нитрильного каучука (NBR) обеспечивают герметичность гидроцилиндров, распределителей, соединений. Материал сохраняет эластичность в диапазоне температур от -40°C до +100°C, устойчив к минеральным маслам. Для работы с синтетическими жидкостями применяют уплотнения из фторкаучука (Viton), выдерживающие температуры до +200°C.

Металлические уплотнения используют в особо ответственных узлах. Медные и алюминиевые прокладки под высоким давлением деформируются, заполняя микронеровности поверхностей и создавая надежное уплотнение. Их применяют в гидронасосах, прецизионных распределителях, где утечки недопустимы.

Технологии производства и обработки материалов

Современное производство КМУ — это высокотехнологичный процесс с использованием автоматизированного оборудования и строгим контролем качества на каждом этапе.

Сварка и термообработка стали

Полуавтоматическая сварка в среде защитных газов (MIG/MAG) обеспечивает высокое качество швов. Проволока автоматически подается в зону сварки, защитный газ (аргон, углекислота или их смесь) вытесняет воздух, предотвращая окисление расплавленного металла. Процесс производительнее ручной сварки и дает стабильное качество при правильной настройке режимов.

Роботизированная сварка применяется на крупных заводах для однотипных операций. Промышленный робот выполняет швы с идентичными параметрами, исключая человеческий фактор. Это критично для ответственных узлов, где требуется 100% качество. Роботы работают круглосуточно, повышая производительность.

Контроль качества сварных швов включает визуальный осмотр, ультразвуковую дефектоскопию, рентгенографию для ответственных соединений. Недопустимы непровары, трещины, поры, шлаковые включения. Обнаруженные дефекты вырубают и заваривают повторно с соблюдением технологии.

Термическая обработка после сварки снимает внутренние напряжения, улучшает структуру металла в зоне шва. Нормализация, отжиг или высокий отпуск в зависимости от марки стали восстанавливают оптимальные механические свойства. Крупные сварные узлы помещают в печи для равномерного нагрева и медленного охлаждения.

Защитные покрытия и антикоррозионная обработка

Подготовка поверхности перед окраской определяет долговечность покрытия. Дробеструйная обработка удаляет ржавчину, окалину, старую краску, создает шероховатость для лучшей адгезии. Степень очистки Sa 2,5 по стандарту ISO 8501 обеспечивает максимальное сцепление грунта с металлом.

Грунтование фосфатирующими или эпоксидными грунтами создает первичную защиту и улучшает адгезию финишного покрытия. Двухкомпонентные эпоксидные грунты обладают отличной коррозионной стойкостью и прочностью. Толщина грунтового слоя 40-60 микрон достаточна для надежной защиты.

Порошковая окраска обеспечивает равномерное прочное покрытие толщиной 60-120 микрон. Порошок из полиэфирных или эпоксидных смол наносится в электростатическом поле, прилипая к заземленной детали. Затем деталь запекают в печи при температуре 180-200°C, порошок плавится и полимеризуется, образуя монолитное покрытие без швов и наплывов.

Жидкие эмали применяют для крупногабаритных конструкций, не помещающихся в печь порошковой окраски. Полиуретановые эмали создают прочное глянцевое покрытие с отличной стойкостью к атмосферным воздействиям. Двухслойное нанесение с промежуточной сушкой обеспечивает толщину 100-150 микрон.

Инновации в материалах: тенденции развития

Материалы в современном производстве КМУ постоянно эволюционируют благодаря научным разработкам и требованиям рынка к повышению эффективности.

Высокопрочные стали нового поколения с пределом прочности свыше 1000 МПа позволяют дополнительно облегчить конструкцию на 10-15%. Разработки металлургических компаний направлены на создание сталей, сочетающих сверхвысокую прочность с хорошей свариваемостью и вязкостью. Применение таких материалов требует корректировки технологии сварки и термообработки.

Наноструктурированные покрытия повышают износостойкость трущихся деталей. Нанесение тонких слоев нитридов титана, хрома методами физического осаждения из паровой фазы создает сверхтвердую поверхность, снижающую трение и износ. Применение в гидроцилиндрах, подшипниках скольжения продлевает срок службы в 2-3 раза.

Умные материалы с памятью формы, пьезоэлектрические сплавы, композиты с самовосстановлением находятся на стадии лабораторных исследований. В перспективе они могут применяться в системах активной компенсации вибраций, самодиагностики состояния конструкции, автоматической регулировки жесткости стрелы в зависимости от нагрузки.

Экологические требования стимулируют разработку материалов и покрытий на водной основе, безопасных для окружающей среды. Законодательство многих стран ограничивает использование летучих органических соединений в лакокрасочных материалах. Производители переходят на порошковые технологии и водоразбавляемые составы.

Контроль качества материалов на производстве

Входной контроль материалов начинается с проверки сопроводительных документов — сертификатов, паспортов качества, результатов заводских испытаний. Документация подтверждает соответствие материала заявленной марке и характеристикам. Поставки принимаются только от аттестованных поставщиков с системой менеджмента качества.

Выборочные испытания проверяют фактические свойства материала. Образцы стального проката испытывают на растяжение, определяя предел прочности и текучести. Ударные испытания образцов с надрезом по методу Шарпи показывают вязкость при разных температурах. Химический анализ подтверждает содержание легирующих элементов.

Неразрушающий контроль выявляет внутренние дефекты без повреждения деталей. Ультразвуковая дефектоскопия обнаруживает трещины, раковины, расслоения в толще металла. Магнитопорошковый контроль выявляет поверхностные и подповерхностные дефекты в ферромагнитных материалах. Рентгенография и гаммаграфия применяются для контроля особо ответственных сварных соединений.

Сертификация готовой продукции подтверждает соответствие требованиям безопасности и техническим регламентам. Краны-манипуляторы как грузоподъемное оборудование подлежат обязательной сертификации. Производители проходят аудиты системы менеджмента качества по стандартам ISO 9001, получают сертификаты Таможенного союза, допуски от Ростехнадзора.

Заключение

Правильный выбор материалов — основа надежности и долговечности крано-манипуляторных установок. Современные производители применяют высокопрочные стали, качественные гидравлические компоненты, эффективные защитные покрытия. Инновации в материаловедении открывают новые возможности для облегчения конструкции, повышения грузоподъемности, продления срока службы. Строгий контроль качества на всех этапах производства гарантирует соответствие продукции требованиям безопасности и надежности. При выборе КМУ обращайте внимание на репутацию производителя, используемые материалы и технологии — это инвестиция, которая окупится годами безотказной работы.
