Принцип работы электропривода в манипуляторах

Электрический привод в краноманипуляторном оборудовании представляет собой альтернативу традиционным гидравлическим системам. Вместо масляных насосов, гидроцилиндров и распределителей используются электродвигатели, редукторы, тросовые или цепные механизмы. Электропривод преобразует электрическую энергию непосредственно в механическое движение без промежуточных гидравлических контуров.

Конструкция электрического манипулятора строится вокруг нескольких ключевых узлов. Главный электродвигатель обеспечивает подъем и опускание груза через лебедку с тросом или цепью. Дополнительные электромоторы отвечают за выдвижение телескопических секций стрелы, вращение колонны, управление грейфером или другим навесным оборудованием. Блок управления координирует работу всех двигателей, обеспечивая плавность и точность перемещения груза.

Питание системы осуществляется от электросети 220В или 380В, реже от встроенных аккумуляторов большой емкости. Сетевое подключение ограничивает радиус действия длиной кабеля, зато обеспечивает неограниченное время работы без перерывов на заправку или зарядку. Аккумуляторные модели мобильнее, но требуют регулярной подзарядки и имеют ограниченный цикл работы.

Отличия от гидравлических систем

Гидравлические краны-манипуляторы доминируют на рынке грузоподъемной техники благодаря высокой мощности и компактности. Гидравлика позволяет создавать огромные усилия в малом объеме — цилиндр диаметром 100 мм при давлении 250 бар развивает усилие почти 20 тонн. Это незаменимо для тяжелых КМУ грузоподъемностью 10-20 тонн-метров, устанавливаемых на грузовики.

Электропривод работает по другому принципу. Электродвигатель развивает сравнительно небольшой момент, который многократно увеличивается через редуктор. Чем больше передаточное число, тем выше усилие, но ниже скорость. Для достижения грузоподъемности, сопоставимой с гидравликой, требуются мощные двигатели и габаритные редукторы, что увеличивает вес и размеры конструкции.

Главное преимущество электрических систем — отсутствие гидравлической жидкости. Нет риска утечек масла, загрязнения окружающей среды, необходимости обслуживания гидронасоса, замены фильтров и шлангов. Система проще, меньше изнашивается, требует минимального обслуживания. Электродвигатели работают тише гидравлических насосов, что важно при работе в жилых зонах или закрытых помещениях.

Недостаток электропривода — меньшая удельная мощность. Электрические манипуляторы обычно ограничены грузоподъемностью 3-5 тонн против 15-20 тонн у гидравлических аналогов. Для легких и средних задач это не критично, но для тяжелого строительства и промышленности гидравлика остается вне конкуренции.

Типы электрических приводов

Канатные электротельферы — самый распространенный тип электропривода для подъемных механизмов. Электродвигатель вращает барабан, на который намотан стальной трос. Груз подвешивается на крюке через систему блоков, увеличивающих грузоподъемность за счет снижения скорости подъема. Простота конструкции, надежность, доступная цена делают тельферные механизмы популярными для складских кранов и мини-манипуляторов.

Цепные тали применяют для точного позиционирования и работы с небольшими высотами подъема. Цепь прочнее троса того же диаметра, не растягивается, не скручивается. Цепные механизмы компактнее канатных, но дороже и громче при работе. Их используют в грузовых подъемниках, монтажных манипуляторах для работы внутри зданий.

Реечные электроприводы двигают каретку по зубчатой рейке с помощью шестерни на валу электромотора. Такие системы обеспечивают высокую точность позиционирования, большие усилия, способность удерживать груз в любой точке без энергопотребления благодаря самоторможению. Применяются в строительных подъемниках, вертикальных грузовых лифтах, телескопических стрелах.

Винтовые приводы преобразуют вращение в линейное перемещение через винтовую пару. Компактные, точные, способные развивать огромные усилия при малых скоростях. Используются в домкратах, регулировочных механизмах, системах стабилизации. Для быстрого перемещения грузов не подходят из-за низкой скорости.

Преимущества электрических кранов-манипуляторов

Переход на электропривод оправдан в определенных условиях эксплуатации, где преимущества электрических систем перевешивают их ограничения.

Экологичность и энергоэффективность

Нулевые выбросы в атмосферу — ключевое преимущество электрического оборудования. Нет выхлопных газов от дизельного двигателя, нет испарений гидравлического масла. Это критично важно для работы внутри производственных цехов, складских помещений, торговых центров, пищевых предприятий. Во многих странах законодательство запрещает использование техники с ДВС в закрытых пространствах из-за выделения угарного газа.

Энергоэффективность электропривода выше гидравлических систем. КПД электродвигателя достигает 90-95%, тогда как у гидравлики потери на трение в насосе, нагрев масла, утечки снижают общий КПД до 60-70%. На практике это означает меньшее потребление энергии для выполнения той же работы. Экономия особенно заметна при длительной эксплуатации в режиме частых циклов подъема-опускания.

Рекуперация энергии в современных электрических системах возвращает часть энергии при опускании груза обратно в сеть или аккумулятор. При спуске тяжелого груза электродвигатель работает в режиме генератора, преобразуя механическую энергию в электрическую. Это дополнительно повышает эффективность системы на 10-15%.

Точность управления и плавность работы

Электропривод обеспечивает исключительную плавность движений благодаря частотному регулированию скорости электродвигателя. Плавный пуск и остановка без рывков критичны при монтаже хрупкого оборудования, работе с габаритными грузами, установке конструкций с точной подгонкой. Гидравлические системы труднее контролировать так же тонко — инерция масла в магистралях, сжимаемость жидкости создают задержки и колебания.

Точность позиционирования электрических манипуляторов достигает нескольких миллиметров даже при большой высоте подъема. Энкодеры на валах двигателей постоянно передают информацию о положении груза в систему управления. Автоматические режимы позволяют задать точку опускания, и груз остановится именно там с минимальным раскачиванием.

Многоскоростные режимы работы расширяют возможности применения. Быстрый подъем пустого крюка экономит время, медленная скорость при работе с грузом обеспечивает безопасность и точность. Переключение между режимами мгновенное, без перенастройки гидрораспределителей как в гидравлических системах.

Низкие эксплуатационные расходы

Обслуживание электрических манипуляторов минимально по сравнению с гидравлическими или дизельными аналогами. Нет необходимости регулярно менять гидравлическое масло, фильтры, проверять герметичность шлангов. Электродвигатели практически необслуживаемые — достаточно периодически проверять состояние подшипников и щеток (для коллекторных моторов). Современные бесколлекторные двигатели работают десятилетиями без вмешательства.

Стоимость электроэнергии ниже дизельного топлива в пересчете на выполненную работу. Киловатт-час электричества стоит 5-8 рублей, эквивалентная энергия в топливе обойдется в 15-25 рублей с учетом КПД дизеля. При интенсивной эксплуатации разница в затратах на энергию за год составляет десятки тысяч рублей даже для небольшого крана.

Ресурс электрических компонентов выше механических и гидравлических. Правильно подобранный электродвигатель служит 20-30 лет. Редукторы с качественной смазкой работают столько же. Главное — не перегружать систему сверх номинала и защищать электронику от влаги. Гидравлические насосы требуют ремонта или замены через 5-10 лет интенсивной работы.

Возможность работы в закрытых помещениях

Отсутствие выхлопа делает электрические краны незаменимыми для складов, производственных цехов, ремонтных боксов. Работа дизельного КМУ внутри здания быстро наполнит помещение токсичными газами, создав опасность отравления угарным газом. Электрический манипулятор работает в любом помещении с вентиляцией, не создавая рисков для здоровья персонала.

Низкий уровень шума — еще один плюс для закрытых пространств. Электродвигатель издает легкий гул, несопоставимый с ревом дизеля или воем гидронасоса. Это позволяет работать в офисных зданиях, торговых центрах, жилых комплексах без создания неудобств для окружающих. Важно для монтажных работ в действующих зданиях, где ограничения по шуму строгие.

Чистота работы без масляных подтеков важна на предприятиях пищевой промышленности, фармацевтики, электроники. Малейшая утечка гидравлического масла загрязняет продукцию, требует остановки производства для уборки. Электрические системы не создают таких рисков, обеспечивая соответствие санитарным нормам.

Недостатки и ограничения электроприводов

Объективная оценка технологии требует понимания не только преимуществ, но и реальных ограничений электрических систем.

Зависимость от источника питания

Необходимость подключения к электросети ограничивает мобильность электрических кранов. Длина кабеля редко превышает 50-100 метров, что привязывает оборудование к розетке. Для работы на открытых площадках, стройках без электроснабжения, удаленных объектах электрические манипуляторы непригодны. Гидравлические КМУ на базе грузовика с автономным дизелем работают где угодно.

Аккумуляторные модели частично решают проблему автономности, но создают новые ограничения. Емкость батарей ограничена — типичный электрический мини-кран работает 4-8 часов на одной зарядке в зависимости от интенсивности использования. Полная зарядка занимает 6-12 часов. Для круглосуточной работы нужен второй комплект батарей или возможность быстрой подзарядки в перерывах.

Зависимость от стабильности электроснабжения создает риски простоев. Отключение электричества парализует работу. Перепады напряжения выводят из строя электронику управления. На промышленных объектах с надежным электроснабжением это не проблема, но на временных стройплощадках с подключением через генератор возможны сбои.

Ограничения по мощности и грузоподъемности

Электрические краны-манипуляторы редко превышают грузоподъемность 3-5 тонн. Для сравнения, гидравлические КМУ среднего класса поднимают 7-12 тонн, тяжелые модели — до 30 тонн. Физические ограничения электропривода не позволяют создать компактный электрический манипулятор сверхвысокой мощности без неоправданного увеличения габаритов и веса.

Скорость работы электрических систем обычно ниже гидравлических. Типичная скорость подъема электрокрана 8-15 метров в минуту против 20-30 м/мин у гидравлики. Для интенсивной работы с большим количеством циклов это снижает производительность. Впрочем, для монтажных и установочных работ, где важнее точность, скорость вторична.

Вылет стрелы и рабочая высота электрических манипуляторов меньше, чем у полноразмерных КМУ. Большинство моделей работают на высоте до 10-15 метров с вылетом до 8-10 метров. Гидравлические краны достигают 25-30 метров высоты с вылетом до 20 метров. Это ограничивает применение электротехники на высотных объектах.

Сферы применения электрических манипуляторов

Электрические грузоподъемные системы находят применение в отраслях, где их преимущества наиболее востребованы.

Складские и логистические комплексы

Современные склады с автоматизированными системами хранения используют электрические краны для перемещения грузов между зонами. Отсутствие выхлопа критично для складов с климат-контролем, где хранятся продукты питания, лекарства, электроника. Точность позиционирования электропривода обеспечивает безопасную установку паллет в ячейки стеллажей высотного хранения.

Крановое оборудование интегрируется с системой управления складом, получая команды автоматически. Сканирование штрих-кодов определяет пункт назначения груза, кран доставляет его в заданную ячейку без участия оператора. Такая автоматизация повышает скорость обработки грузопотока и исключает ошибки размещения.

Энергоэффективность становится важным фактором на крупных логистических комплексах с десятками работающих кранов. Экономия электроэнергии за счет рекуперации и высокого КПД составляет сотни тысяч рублей ежегодно. Низкие эксплуатационные расходы снижают себестоимость складских операций.

Производственные помещения

Машиностроительные заводы, сборочные производства, цеха металлообработки оснащают электрическими кран-балками и манипуляторами для перемещения заготовок, узлов, готовых изделий между технологическими участками. Подвесные электротельферы движутся по рельсам под потолком, обслуживая всю площадь цеха. Грузоподъемность 1-5 тонн покрывает потребности большинства производств.

Безопасность работы электрического оборудования выше дизельных альтернатив. Нет риска отравления выхлопными газами, пожара от утечки топлива, загрязнения продукции маслом. Соответствие промышленным стандартам безопасности упрощает сертификацию производства.

Интеграция с производственными процессами через программируемые контроллеры позволяет синхронизировать работу крана со станками, конвейерами, роботами. Автоматические циклы подачи заготовок и удаления готовой продукции оптимизируют технологический процесс, повышая производительность.

Монтажные работы внутри зданий

Установка инженерного оборудования в действующих зданиях требует компактной маневренной техники. Электрические краны-пауки проезжают через дверные проемы, поднимаются на лифтах, работают на междуэтажных перекрытиях. Монтаж вентиляционного оборудования, кондиционеров, серверных шкафов, медицинских аппаратов выполняется без применения габаритной автомобильной техники.

Работа без повреждения отделки помещений важна для заказчиков. Резиновые опоры стабилизаторов не царапают напольные покрытия. Электропривод не оставляет масляных пятен. Низкий уровень шума позволяет работать в рабочее время без эвакуации персонала из соседних помещений.

Реконструкция исторических зданий с ограничениями по нагрузке на перекрытия требует легкой техники. Электрические краны весят меньше гидравлических аналогов благодаря отсутствию гидробака, насоса, двигателя. Распределенная нагрузка через опоры не перегружает конструкции.

Обслуживание и эксплуатация электрических кранов

Правильная эксплуатация продлевает срок службы электрического оборудования и обеспечивает безопасность работы.

Ежедневный осмотр перед началом работы включает проверку целостности кабеля питания, исправности органов управления, отсутствия посторонних шумов при включении. Проверьте тормоз подъемного механизма — груз не должен самопроизвольно опускаться после остановки. Осмотрите трос или цепь на предмет износа, обрывов прядей, деформации звеньев.

Периодическое обслуживание раз в 6-12 месяцев включает смазку редукторов, подшипников, тросовых блоков. Используйте смазки, рекомендованные производителем. Проверьте натяжение троса, регулировку тормозов, состояние электрических контактов. Очистите двигатели от пыли сжатым воздухом для предотвращения перегрева.

Ежегодное техническое освидетельствование грузоподъемных кранов обязательно по требованиям Ростехнадзора. Специализированная организация проводит испытания статической и динамической нагрузкой, проверку всех систем безопасности, измерение сопротивления изоляции электрических цепей. По результатам выдается разрешение на эксплуатацию.

Защита от перегрузки обязательна для электрических систем. Ограничитель грузоподъемности отключает подъем при превышении номинала. Игнорирование этой защиты приводит к перегреву двигателей, поломке редукторов, обрыву троса. Никогда не отключайте защитные устройства для подъема сверхнормативного груза.

Сравнение с гидравлическими КМУ: когда выбирать электропривод

Выбор между электрическим и гидравлическим приводом зависит от условий эксплуатации и требований к оборудованию.

Электропривод предпочтителен для стационарной работы в помещениях с доступом к электросети. Склады, производственные цеха, ремонтные боксы, торговые комплексы — места, где электрические системы максимально эффективны. Низкие эксплуатационные расходы, экологичность, точность управления оправдывают выбор электротехники.

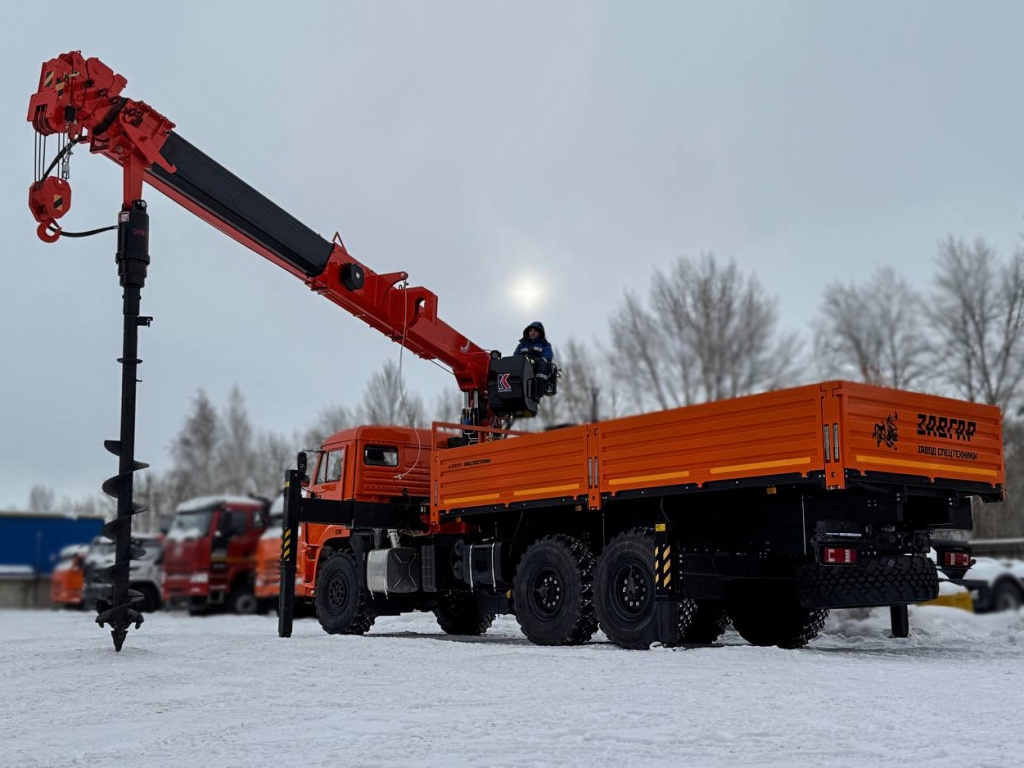

Гидравлические КМУ незаменимы для мобильной работы на автомобильном шасси. Строительство, дорожные работы, коммунальное хозяйство, лесозаготовки требуют автономной техники высокой мощности. Возможность работы где угодно без привязки к электросети, большая грузоподъемность, высота подъема делают гидравлику оптимальным выбором для тяжелых задач.

Комбинированный подход использует оба типа техники по назначению. Гидравлический КМУ на шасси КАМАЗ доставляет грузы на объект, электрический кран-паук работает внутри здания. Складской электропогрузчик обслуживает закрытые помещения, гидравлический манипулятор — открытые площадки. Правильный подбор оборудования под конкретные задачи обеспечивает максимальную эффективность.

Заключение

Краны-манипуляторы с электрическим приводом представляют собой эффективное решение для работы в закрытых помещениях и на объектах с доступом к электросети. Экологичность, точность управления, низкие эксплуатационные расходы делают их оптимальным выбором для складов, производств, монтажных работ внутри зданий. Ограничения по грузоподъемности и зависимость от электропитания сужают сферу применения до средних и легких задач, но в своей нише электрические системы превосходят гидравлические аналоги. При выборе оборудования оценивайте реальные условия эксплуатации, требуемые характеристики и доступность электроснабжения — это позволит подобрать оптимальное решение для ваших задач.

Часто задаваемые вопросы

Серийные электрические манипуляторы поднимают до 3-5 тонн. Специализированные промышленные краны достигают 10-15 тонн, но это скорее исключение. Для больших нагрузок эффективнее гидравлические системы.

Можно, если есть защита от влаги (класс защиты минимум IP54) и возможность подключения к электросети или генератору. Для автономной работы на открытых площадках лучше гидравлические КМУ.

Мини-краны для мастерских — от 50 тысяч рублей. Краны-пауки грузоподъемностью 1-3 тонны — от 1,5 до 5 миллионов. Промышленные кран-балки — от 200 тысяч до нескольких миллионов в зависимости от характеристик.

Да, оператор грузоподъемного крана должен иметь удостоверение соответствующей категории. Обучение занимает 1-3 месяца в зависимости от типа оборудования.

Ежедневный осмотр, периодическое обслуживание раз в полгода, ежегодное техническое освидетельствование. Электрические системы требуют меньше обслуживания, чем гидравлические.
