Как проверить турбину дизельного двигателя: диагностика своими руками

Что такое турбина и как она работает

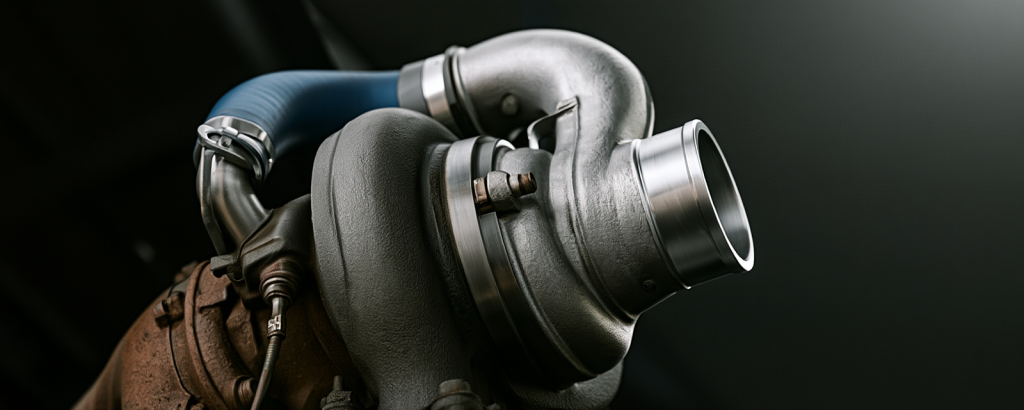

Турбокомпрессор дизельного двигателя представляет собой устройство принудительного нагнетания воздуха в цилиндры мотора. Конструкция состоит из двух крыльчаток на общем валу — турбинного колеса, которое вращается потоком отработавших газов, и компрессорного колеса, нагнетающего свежий воздух во впускной коллектор. Скорость вращения вала достигает 150-200 тысяч оборотов в минуту, что создает давление наддува до 2-3 атмосфер.

Принцип работы основан на использовании энергии выхлопных газов, которые в обычном двигателе просто выбрасываются в атмосферу. Раскаленные газы под давлением попадают на лопасти турбинного колеса, раскручивая его до огромных скоростей. Компрессорное колесо на противоположном конце вала засасывает воздух из атмосферы, сжимает его и подает в цилиндры. Увеличенное количество воздуха позволяет сжечь больше топлива, что повышает мощность двигателя на 30-50% без увеличения его объема.

Подшипники скольжения внутри корпуса турбины работают в экстремальных условиях — высокие температуры, огромные обороты, значительные нагрузки. Их смазка и охлаждение осуществляются моторным маслом под давлением из системы смазки двигателя. Недостаток масла или его загрязнение быстро выводят подшипники из строя, разрушая всю турбину.

Основные признаки неисправности турбокомпрессора

Своевременное выявление проблем позволяет избежать дорогостоящего ремонта. Турбина подает множество сигналов о неполадках задолго до полного отказа.

Потеря мощности двигателя

Самый очевидный признак неисправности турбины — снижение динамики разгона. Автомобиль медленно набирает скорость, тяжело поднимается в гору, плохо реагирует на нажатие педали газа. При обгоне машина не развивает привычную мощность, хотя двигатель работает на высоких оборотах. Это указывает на снижение давления наддува из-за утечек воздуха или повреждения крыльчаток.

Потеря мощности происходит постепенно, поэтому владельцы часто не замечают изменений. Сравните динамику с новым автомобилем той же модели — разница станет очевидной. Если раньше разгон до 100 км/ч занимал 12 секунд, а теперь 16-18 секунд, турбина работает неэффективно. Проверка работоспособности турбины покажет реальное состояние узла.

Повышенный расход масла и дым из выхлопной трубы

Жор масла — типичный симптом износа уплотнений турбокомпрессора. Масло через изношенные сальники попадает в компрессорную часть, откуда засасывается в цилиндры и сгорает. Расход увеличивается от 0,5 до 2 литров на 1000 километров. Из выхлопной трубы валит густой сизый или синий дым, особенно при резком ускорении.

Цвет выхлопа многое говорит о характере неисправности. Черный дым указывает на избыток топлива из-за недостаточного наддува — турбина не обеспечивает нужное количество воздуха для полного сгорания. Белый дым может сигнализировать о попадании охлаждающей жидкости в масляную систему турбины через поврежденный радиатор интеркулера. Сизый дым однозначно свидетельствует о горении масла.

Масляные отложения на впускных патрубках после турбины, замасленный воздушный фильтр, масло в интеркулере — признаки выхода масла через компрессорную часть. С турбинной стороны масло проявляется черными масляными потеками на выпускном коллекторе и первой секции выхлопной системы.

Посторонние звуки при работе мотора

Свист, вой или скрежет при разгоне сигнализируют о механических повреждениях турбины. Высокочастотный свист возникает при утечке воздуха через неплотности в системе наддува — поврежденные патрубки, ослабшие хомуты, трещины в интеркулере. Звук усиливается под нагрузкой, когда давление наддува максимальное.

Металлический скрежет или стук указывают на касание крыльчаток о корпус из-за критического люфта вала. Это аварийное состояние — работа двигателя должна быть немедленно прекращена. Продолжение эксплуатации приведет к разрушению турбины и попаданию обломков лопастей в цилиндры двигателя, что вызовет капитальный ремонт.

Шипение при сбросе газа — нормальное явление для турбированных дизелей с клапаном сброса избыточного давления. Но если звук изменился или появился там, где его раньше не было, стоит проверить герметичность системы впуска.

Увеличение расхода топлива

Неисправная турбина снижает эффективность работы двигателя, что отражается на расходе топлива. Недостаточное давление наддува заставляет водителя сильнее давить на педаль газа для достижения привычной динамики. Двигатель работает на более высоких оборотах, потребляя больше солярки. Увеличение расхода на 15-30% сигнализирует о проблемах с турбиной или системой впуска.

Частые причины выхода турбины из строя

Понимание причин поломки помогает предотвратить повторные неисправности после ремонта. Большинство проблем связано с нарушением условий эксплуатации.

Масляное голодание и загрязненное масло

Главная причина выхода турбин из строя — недостаточная смазка подшипников. Масляное голодание возникает при низком уровне масла в картере, засоренном масляном фильтре, неисправном масляном насосе или закупорке маслопроводов к турбине. Подшипники работают всухую, мгновенно перегреваются и разрушаются. Достаточно нескольких секунд работы без масла, чтобы нанести непоправимый ущерб.

Грязное масло содержит абразивные частицы, которые работают как наждачная бумага, изнашивая подшипники скольжения и рабочие поверхности вала. Использование некачественного масла, несвоевременная замена, попадание топлива или охлаждающей жидкости в масло приводят к быстрому износу турбокомпрессора. Производители рекомендуют менять масло каждые 10-15 тысяч километров для турбированных дизелей, но в тяжелых условиях интервал сокращают до 7-8 тысяч.

Закоксованные маслопроводы ограничивают поток смазки к турбине. Это происходит при длительной эксплуатации на некачественном масле или перегревах двигателя. Чистка или замена масляных магистралей при капитальном ремонте турбины обязательна.

Попадание посторонних предметов

Компрессорное колесо может повредиться при попадании твердых частиц через воздушный фильтр. Песок, пыль, обломки разрушенного фильтрующего элемента попадают на лопасти, вращающиеся с огромной скоростью. Даже мелкие повреждения нарушают балансировку ротора, вызывая вибрацию и ускоренный износ подшипников.

Со стороны турбины опасность представляют обломки прогоревших клапанов, кусочки поршней, нагар из камер сгорания. При серьезных неисправностях двигателя металлические частицы с выхлопными газами попадают на турбинное колесо, повреждая или полностью разрушая его. После ремонта двигателя обязательна проверка турбины на предмет повреждений.

Перегрев турбокомпрессора

Турбина нагревается до 800-900 градусов со стороны выпускного коллектора. Система охлаждения и смазки отводит избыточное тепло, но при остановке горячего двигателя охлаждение прекращается, а турбина продолжает отдавать тепло маслу в подшипниках. Масло коксуется, образуя твердые отложения, которые блокируют масляные каналы.

Правильная процедура остановки турбированного дизеля — дать двигателю поработать 2-3 минуты на холостых оборотах перед выключением. Это обеспечивает охлаждение турбины с продолжающейся циркуляцией масла. Немедленная остановка после интенсивной езды или работы под нагрузкой сокращает срок службы турбокомпрессора.

Износ подшипников и уплотнений

Естественный износ деталей неизбежен даже при идеальных условиях эксплуатации. Подшипники скольжения рассчитаны на определенный ресурс — обычно 150-250 тысяч километров для качественных турбин. Постепенно увеличиваются зазоры, появляется люфт вала, снижается давление наддува. Уплотнительные кольца теряют эластичность, пропуская масло в компрессорную и турбинную части.

Агрессивная манера вождения с постоянными резкими ускорениями сокращает ресурс. Частая работа на максимальной мощности увеличивает нагрузку на все узлы турбины. Спокойный стиль езды продлевает срок службы на 30-50%.

Как проверить турбину дизельного двигателя не снимая с авто

Диагностика своими руками доступна любому автовладельцу с базовыми техническими знаниями. Большинство проверок выполняются простыми инструментами без снятия турбокомпрессора.

Визуальный осмотр корпуса и патрубков

Начните проверку турбины с внешнего осмотра. Откройте капот и найдите турбокомпрессор — обычно он расположен на выпускном коллекторе сбоку блока цилиндров. Осмотрите корпус на наличие трещин, следов масла, деформаций от перегрева. Любые подтеки масла указывают на проблемы с уплотнениями или трещины в масляных магистралях.

Проверьте патрубки системы впуска от турбины до двигателя. Пощупайте резиновые патрубки руками — они должны быть упругими, без трещин и разрывов. Ослабленные хомуты затяните, поврежденные шланги замените. Снимите патрубок с компрессорной части турбины и осмотрите внутреннюю поверхность. Наличие масла говорит о выходе масла через изношенные уплотнения.

Осмотрите интеркулер (радиатор охлаждения наддувочного воздуха). Масло в интеркулере — признак серьезного износа турбины. Проверьте воздушный фильтр — грязный или поврежденный элемент может быть причиной снижения производительности.

Проверка люфта вала турбины

Люфт вала — ключевой показатель состояния подшипников. Проверить люфт можно своими руками без специального оборудования. Снимите впускной патрубок с компрессорной части турбины. Аккуратно возьмитесь пальцами за видимую часть компрессорного колеса и попробуйте покачать его в радиальном направлении (перпендикулярно валу) и осевом (вдоль вала).

Небольшой радиальный люфт 0,5-1 мм допустим для большинства турбин. Осевой люфт должен быть минимальным — не более 0,2-0,5 мм. Если крыльчатка свободно болтается с амплитудой несколько миллиметров или касается корпуса при покачивании, подшипники изношены критически. Также проверьте, вращается ли вал руками — он должен крутиться легко и плавно без заеданий.

Важно: при проверке люфта не прилагайте чрезмерных усилий — крыльчатки изготовлены из алюминиевого сплава и легко повреждаются. Аккуратные покачивания достаточно для оценки состояния.

Оценка состояния масла

Проверка турбины включает анализ моторного масла. Откройте маслозаливную горловину и осмотрите масло при хорошем освещении. Черное масло с механическими включениями указывает на сильное загрязнение и окисление. Металлическая стружка в масле сигнализирует о разрушении подшипников турбины или других узлов двигателя.

Оцените уровень масла щупом. Пониженный уровень приводит к масляному голоданию турбины. Повышенный уровень может указывать на попадание топлива в картер через изношенную топливную аппаратуру или разрушенные поршневые кольца. Понюхайте масло — запах топлива недопустим.

Проверьте систему вентиляции картера. Снимите патрубок вентиляции и оцените количество масляного тумана. Избыточное количество масла в системе вентиляции говорит о повышенном давлении картерных газов из-за износа поршневой группы или проблем с турбиной.

Проверка герметичности системы

Утечки воздуха из системы наддува снижают давление и мощность двигателя. Проверить герметичность патрубков можно на слух при работающем двигателе. Попросите помощника резко нажать на газ, а сами прослушайте систему впуска. Шипение или свист укажут место утечки.

Более тщательная проверка требует опрессовки системы сжатым воздухом. Заглушите впускной и выпускной тракты, подайте давление 1-1,5 бара через компрессор и обработайте все соединения мыльным раствором. Пузыри воздуха покажут места негерметичности. Этот метод используют профессионалы, но можно реализовать самостоятельно при наличии компрессора.

Осмотрите клапан регулировки давления наддува (вестгейт) или геометрию изменяемой турбины. Проверьте свободу хода тяги привода. Заклинивший клапан в открытом положении снижает давление наддува, в закрытом — может привести к избыточному давлению и повреждению турбины.

Диагностика по звуку и поведению автомобиля

Как проверить исправность турбины на дизеле по характерным звукам? Заведите холодный двигатель и прислушайтесь к работе. Исправная турбина издает легкий свист при наборе оборотов, который должен быть равномерным и чистым. Металлические шумы, стуки, скрежет недопустимы.

Прогрейте двигатель до рабочей температуры и совершите тестовую поездку. Обратите внимание на отклик двигателя при резком нажатии газа. Должна ощущаться характерная турбоподхватка — резкое нарастание тяги при достижении определенных оборотов (обычно 1500-2500 об/мин для дизелей). Отсутствие подхватки или вялый разгон указывают на неисправность.

Как проверить работоспособность турбины в движении

Динамические тесты дают полную картину состояния турбокомпрессора. Выберите безопасный участок дороги для проверки.

Разгон с места должен быть уверенным и мощным. Турбированный дизель легко срывает колеса в пробуксовку на мокром асфальте при резком старте. Если автомобиль вяло трогается, а набор скорости занимает много времени — турбина не развивает нужное давление.

Обгон на трассе — показательный тест. При обгоне на 4-5 передаче на скорости 80-90 км/ч нажмите педаль газа в пол. Исправная турбина обеспечит уверенное ускорение за 3-5 секунд. Если разгон вялый, двигатель ревет, но скорость растет медленно — производительность турбины снижена.

Подъем в гору выявляет проблемы с тягой. Автомобиль должен уверенно брать крутые подъемы без переключения на пониженные передачи. Необходимость включать пониженную передачу там, где раньше хватало повышенной, сигнализирует о потере мощности.

Как проверить работает ли турбина на дизеле по приборам? Если автомобиль оборудован датчиком давления наддува с индикацией на приборной панели, контролируйте показания. Нормальное давление для современных дизелей — 1,5-2,5 бара при полной нагрузке. Если давление не превышает 1 бар, турбина неисправна или есть серьезные утечки воздуха.

Рекомендации экспертов по эксплуатации и обслуживанию турбины

Правильная эксплуатация продлевает срок службы турбокомпрессора в два-три раза. Эксперты рекомендуют соблюдать простые правила.

Используйте только качественное моторное масло с допусками, рекомендованными производителем автомобиля. Для турбированных дизелей обязательны масла класса не ниже API CI-4 или ACEA E6. Синтетические масла предпочтительнее полусинтетики — они лучше работают при высоких температурах и меньше окисляются.

Сокращайте интервалы замены масла. Даже если производитель допускает 15 тысяч километров между заменами, для турбированного дизеля с тяжелыми условиями эксплуатации оптимальны 8-10 тысяч. При работе на некачественном топливе или в запыленных условиях меняйте масло каждые 5-7 тысяч километров.

Прогревайте двигатель перед поездкой. Холодное масло плохо смазывает подшипники турбины. Дайте мотору поработать 2-3 минуты на холостом ходу, особенно в морозы. Не давайте полную нагрузку до достижения рабочей температуры охлаждающей жидкости 60-70 градусов.

Охлаждайте турбину перед остановкой. После интенсивной езды или работы под нагрузкой дайте двигателю поработать на холостых оборотах 2-3 минуты. Это критично важно для продления срока службы. Турботаймер автоматизирует этот процесс, оставляя двигатель работающим после извлечения ключа.

Меняйте воздушный фильтр каждые 15-20 тысяч километров, в пыльных условиях — каждые 10 тысяч. Засоренный фильтр снижает производительность турбины и может повредить компрессорное колесо. Используйте качественные оригинальные или проверенные аналоги, дешевые фильтры плохо задерживают пыль.

Контролируйте систему охлаждения. Перегрев двигателя губителен для турбины. Проверяйте уровень охлаждающей жидкости, состояние радиатора, работу термостата и вентилятора. Любые признаки перегрева требуют немедленного устранения.

Когда нужна помощь специалистов

Определить некоторые неисправности самостоятельно невозможно без специального оборудования. Обращайтесь к профессионалам в следующих случаях.

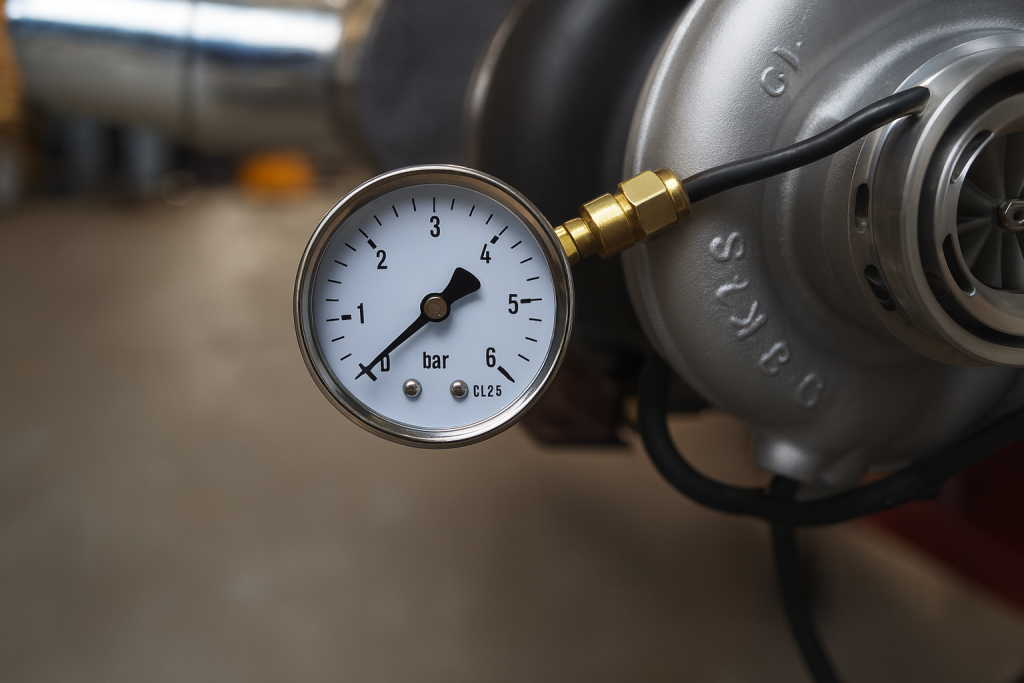

Проверка давления наддува манометром требует специального оборудования и точек подключения. Сервисные центры используют профессиональные приборы для измерения давления на разных режимах работы двигателя. Отклонение от нормативных значений помогает точно диагностировать проблему.

Балансировка турбокомпрессора после ремонта выполняется только на специальных стендах. Попытки отбалансировать ротор кустарным методом приведут к вибрации и быстрому разрушению подшипников. Любой ремонт турбины требует последующей балансировки.

Как проверить турбину дизельного двигателя на жор масла точно? Измерение расхода масла требует контролируемых условий. Специалисты заправляют точное количество масла, проезжают определенный километраж и замеряют остаток. Это дает объективную картину расхода.

Проверка геометрии изменяемой турбины требует диагностического оборудования для считывания кодов ошибок и управления исполнительными механизмами. Неправильная работа геометрии проявляется специфическими кодами ошибок в электронном блоке управления двигателем.

Диагностика турбины дизельного двигателя своими руками выявляет очевидные проблемы, но для точной оценки состояния посетите специализированный сервис. Профилактическая проверка раз в год или каждые 30-40 тысяч километров позволит выявить проблемы на ранней стадии.

Заключение

Проверить турбину на дизельном двигателе самостоятельно может каждый автовладелец, следуя описанным методам. Визуальный осмотр, проверка люфта, оценка динамики и звуков при работе дадут полное представление о состоянии турбокомпрессора. Регулярная диагностика, правильная эксплуатация и своевременное обслуживание продлят срок службы турбины до 300-400 тысяч километров. При обнаружении серьезных неисправностей не откладывайте визит в специализированный сервис — раннее вмешательство сэкономит деньги на капитальном ремонте двигателя.
