Виды испытаний кран-манипуляторов

Крано-манипуляторные установки относятся к категории опасных производственных объектов и подлежат обязательному техническому освидетельствованию в установленные сроки. Испытания КМУ направлены на подтверждение работоспособности оборудования, соответствия фактических характеристик паспортным данным и безопасности эксплуатации. Регулярная проверка состояния механизмов позволяет своевременно выявлять дефекты и предотвращать аварийные ситуации, которые могут привести к травмированию людей или материальному ущербу.

Общие сведения о кран-манипуляторах

Кран-манипулятор представляет собой грузоподъемное оборудование стрелового типа, установленное на шасси автомобиля. Конструкция включает поворотную колонну, телескопическую стрелу с гидроцилиндрами, систему управления и выносные опоры для обеспечения устойчивости при работе. Грузоподъемность современных манипуляторов варьируется от двух до тридцати тонн в зависимости от модели и назначения техники. Вылет стрелы может достигать двадцати пяти метров, что позволяет выполнять погрузочно-разгрузочные работы и монтажные операции в труднодоступных местах.

Гидравлическая система обеспечивает плавность движений и точное позиционирование груза. Рабочая жидкость под давлением подается к гидроцилиндрам подъема, телескопирования и поворота через гидрораспределитель. Металлоконструкция стрелы изготавливается из высокопрочной стали и должна выдерживать расчетные нагрузки с учетом коэффициента запаса прочности. Система безопасности включает ограничители грузоподъемности, концевые выключатели, предохранительные клапаны и аварийную сигнализацию.

Значение технического освидетельствования

Техническое освидетельствование крано-манипуляторных установок является обязательным требованием промышленной безопасности, регламентированным нормативными документами. Периодическая проверка позволяет оценить фактическое техническое состояние оборудования и подтвердить возможность его дальнейшей безопасной эксплуатации. В процессе освидетельствования выявляются скрытые дефекты металлоконструкций, износ механизмов, неисправности систем управления и других важных узлов, которые могут привести к авариям.

Первичное освидетельствование проводится перед вводом нового кран-манипулятора в эксплуатацию. Специалисты проверяют соответствие фактических характеристик техническим условиям производителя, комплектность документации и наличие необходимых средств безопасности. Периодическое освидетельствование осуществляется не реже одного раза в двенадцать месяцев в течение всего срока службы оборудования. Внеочередное освидетельствование назначается после ремонта с заменой несущих элементов, длительного простоя или аварийной ситуации.

Результаты технического освидетельствования оформляются актом, который подтверждает допуск кран-манипулятора к работе. Без действующего акта освидетельствования эксплуатация оборудования запрещена и влечет административную ответственность для владельца. В акте указываются обнаруженные дефекты, срок следующего освидетельствования и особые условия эксплуатации, если таковые установлены. Копия акта должна храниться вместе с паспортом установки и предъявляться по требованию контролирующих органов.

Методические рекомендации по освидетельствованию

Процедура технического освидетельствования крано-манипуляторных установок регламентируется методическими рекомендациями Ростехнадзора и стандартами промышленной безопасности. Освидетельствование должно проводиться специалистами, имеющими соответствующую квалификацию и аттестацию в области безопасности подъемных сооружений. Организация, выполняющая освидетельствование, обязана иметь разрешение на данный вид деятельности и использовать сертифицированные приборы и оборудование для контроля технического состояния.

Экспертиза кран-манипуляторов

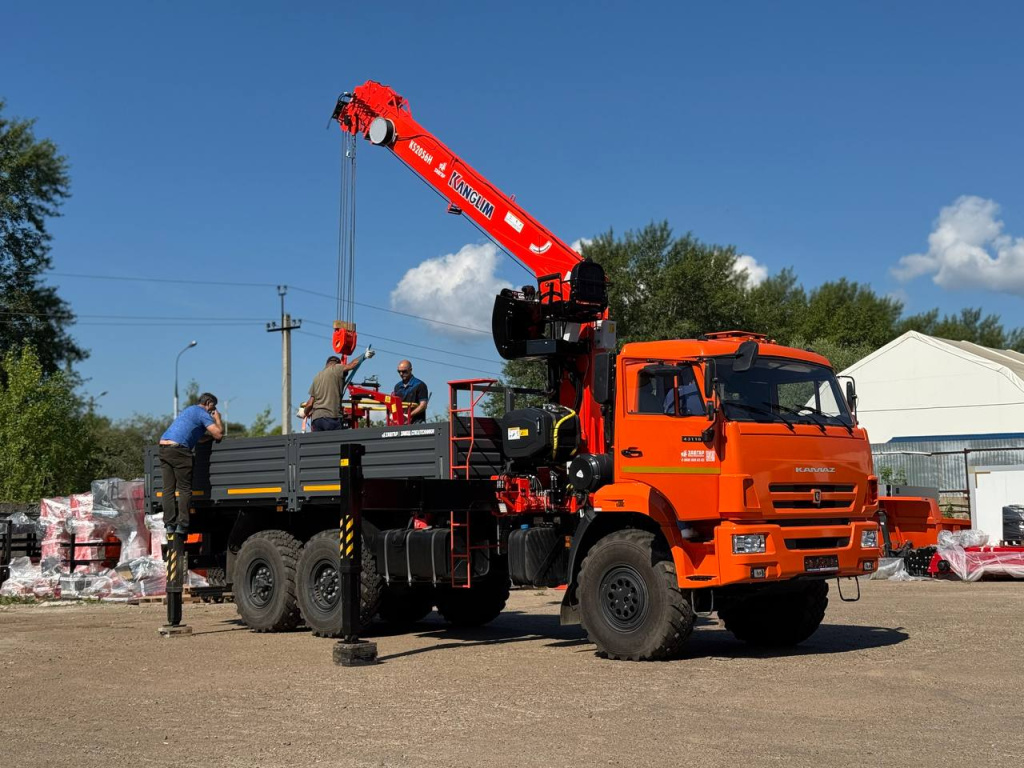

Экспертное обследование крано-манипуляторной установки включает визуальный осмотр, инструментальный контроль и испытания под нагрузкой. Визуальный осмотр начинается с проверки металлоконструкций стрелы на наличие трещин, деформаций, коррозионных повреждений и других дефектов. Особое внимание уделяется сварным швам, местам крепления секций, шарнирным соединениям и точкам приложения максимальных нагрузок. Эксперт оценивает состояние защитного покрытия и выявляет зоны повышенного износа.

Инструментальный контроль проводится с применением современных приборов и методов неразрушающего контроля. Ультразвуковая дефектоскопия позволяет обнаружить внутренние трещины и пустоты в металле, невидимые при визуальном осмотре. Магнитопорошковый метод эффективен для выявления поверхностных дефектов в ферромагнитных материалах. Измерение твердости металла показывает изменения структуры, вызванные усталостью или перегревом. Контроль геометрических параметров выполняется с помощью измерительных инструментов для определения остаточных деформаций элементов конструкции.

Проверка гидравлической системы включает измерение давления рабочей жидкости, тестирование предохранительных клапанов, осмотр гидроцилиндров и шлангов высокого давления. Давление в системе должно соответствовать значениям, указанным в технической документации производителя. Обнаружение течей масла, износа уплотнений или повреждений гидролиний требует устранения перед допуском крана к эксплуатации. Электрическое оборудование проверяется на исправность работы, надежность контактов и отсутствие повреждений изоляции проводов.

Рекомендации эксперта по проведению освидетельствования

Опытные специалисты рекомендуют начинать освидетельствование с изучения документации на кран-манипулятор. Паспорт установки содержит технические характеристики, грузовую диаграмму, данные о предыдущих освидетельствованиях и выполненных ремонтах. Анализ истории эксплуатации помогает выявить проблемные узлы, требующие особого внимания при осмотре. Записи о режимах работы и условиях эксплуатации указывают на возможные зоны повышенного износа металлоконструкций.

Подготовка крана к освидетельствованию включает очистку металлоконструкций от грязи, масла и ржавчины для обеспечения возможности визуального контроля поверхностей. Стрела переводится в различные положения для осмотра труднодоступных мест и проверки работы механизмов во всех режимах. Оператор должен присутствовать при освидетельствовании для демонстрации функционирования систем управления и пояснения особенностей работы конкретной установки.

Фиксация обнаруженных дефектов производится с указанием точного расположения, размеров и характера повреждений. Фотографирование дефектных участков создает документальное подтверждение состояния оборудования на момент осмотра. Классификация дефектов по степени опасности определяет необходимость немедленного ремонта или возможность продолжения эксплуатации с ограничениями. Критические дефекты, угрожающие безопасности, требуют вывода крана из работы до устранения неисправностей.

Виды испытаний кранов-манипуляторов

Испытания представляют собой важнейшую часть технического освидетельствования, подтверждающую работоспособность оборудования под нагрузкой. Существуют различные виды испытаний кран-манипуляторов, каждый из которых имеет определенное назначение и методику проведения. Статические и динамические испытания дополняют друг друга, обеспечивая комплексную оценку технического состояния крано-манипуляторной установки.

Статические испытания

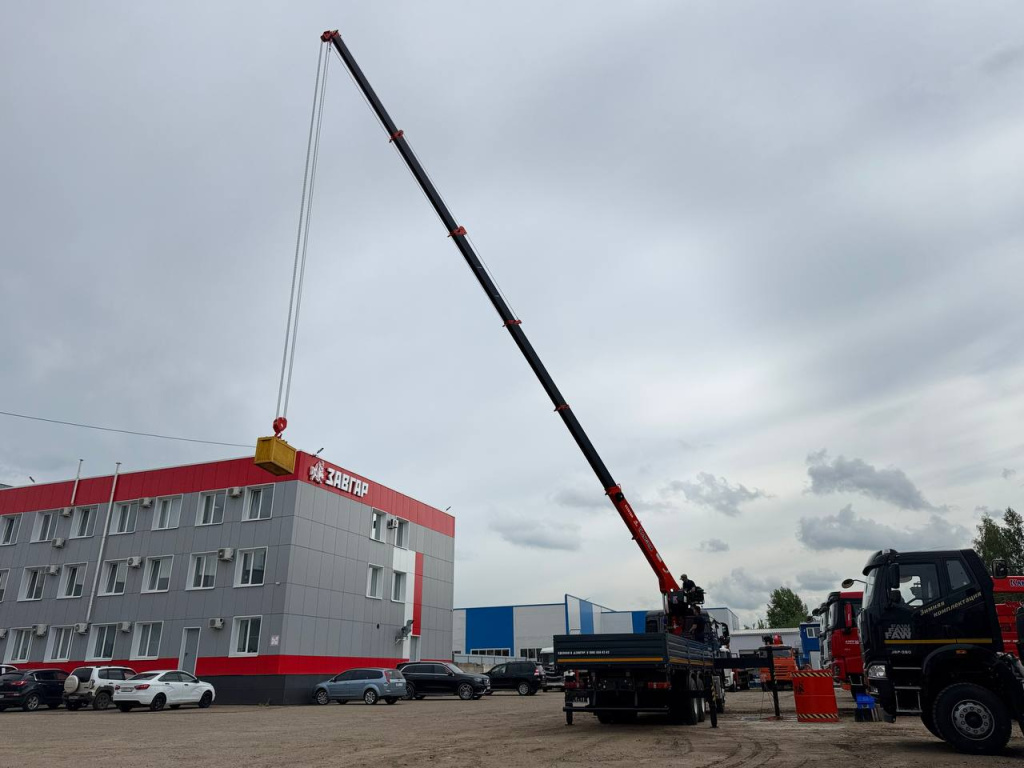

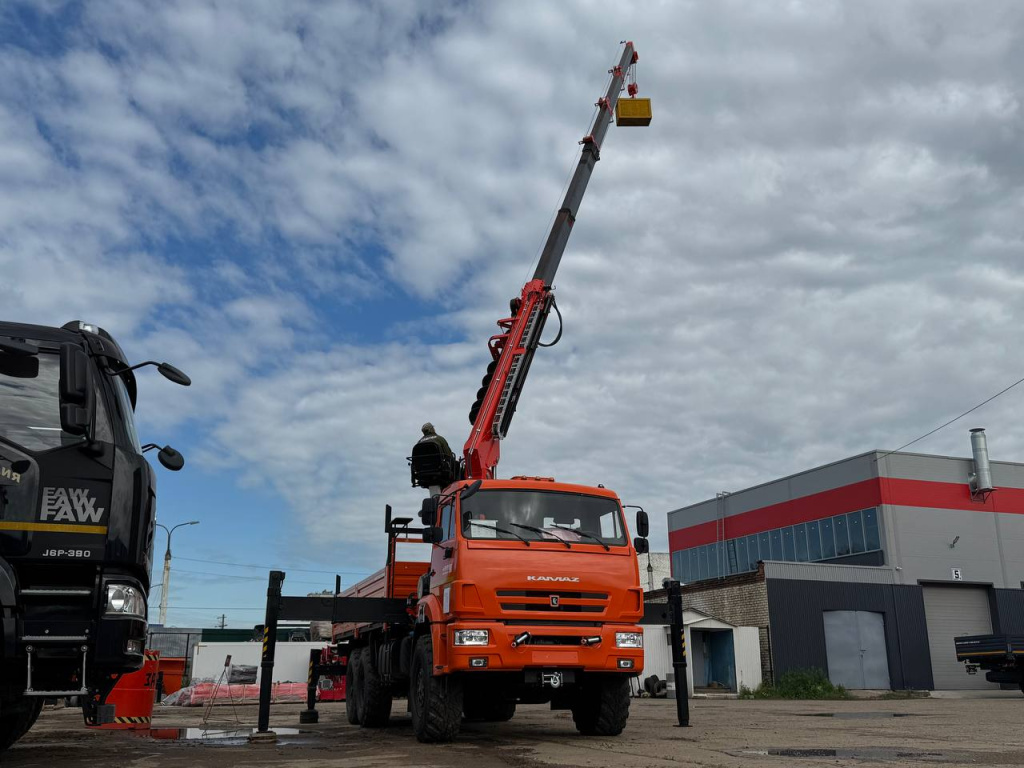

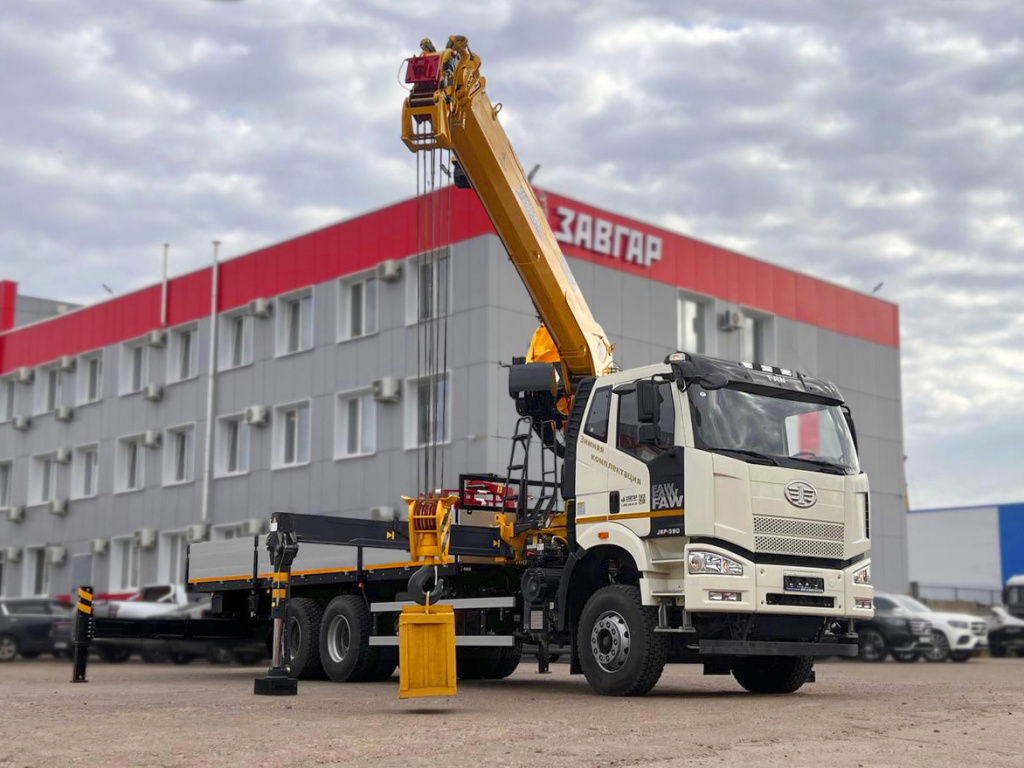

Статические испытания заключаются в нагружении кран-манипулятора грузом, масса которого превышает номинальную грузоподъемность на двадцать пять процентов. Испытательный груз подвешивается на крюке и выдвигается пока не сработает перегруз и после этого нужно увеличить грузоподъемность еще на 20%. Груз должен удерживаться в поднятом положении в течение десяти минут без видимых деформаций конструкции, провисания стрелы или других признаков перегрузки.

Цель статических испытаний состоит в проверке прочности металлоконструкций, надежности сварных соединений и способности механизмов выдерживать нагрузки, превышающие рабочие. Во время выдержки груза эксперт осматривает все элементы стрелы, места креплений, опорную колонну и выносные опоры. Появление трещин, остаточных деформаций, разрывов сварных швов или других повреждений свидетельствует о недостаточной прочности конструкции и необходимости ремонта перед допуском к эксплуатации.

После статических испытаний производится повторный осмотр всех ответственных узлов и проверка отсутствия остаточных деформаций. Измерение геометрических параметров показывает, вернулись ли элементы конструкции в исходное положение после снятия нагрузки. Появление остаточных деформаций указывает на превышение предела упругости материала и требует детального анализа причин. Проверка работоспособности гидравлической системы после статических испытаний подтверждает отсутствие повреждений гидроцилиндров и уплотнений.

Динамические испытания

Динамические испытания проводятся с испытательным грузом, масса которого превышает номинальную грузоподъемность на десять процентов. Все движения должны происходить плавно, без рывков, заеданий или посторонних звуков.

Назначение динамических испытаний заключается в проверке работы механизмов под нагрузкой, близкой к эксплуатационной. Контролируется функционирование тормозных систем, плавность управления, отсутствие чрезмерных люфтов в соединениях. Измеряется скорость подъема и опускания груза, время срабатывания тормозов, точность позиционирования. Проверяется работа ограничителей грузоподъемности и других систем безопасности при максимальных нагрузках.

Испытание механизма поворота выполняется с грузом, подвешенным на максимальном вылете стрелы. Колонна должна плавно поворачиваться в обе стороны без рывков и вибраций. Проверяется надежность фиксации поворотного механизма в любом положении и отсутствие самопроизвольного поворота под действием момента от груза. Испытание телескопирования включает многократное выдвижение и втягивание секций стрелы с грузом для проверки работы гидроцилиндров и направляющих элементов.

Нюансы проведения испытаний

Успешное проведение испытаний крано-манипуляторной установки требует тщательной подготовки и соблюдения требований безопасности. Площадка для испытаний должна иметь твердое ровное покрытие, способное выдержать нагрузку от выносных опор. Испытательный груз должен быть надежно застропован и иметь известную массу, подтвержденную взвешиванием или документально. Использование груза неизвестной или неточно определенной массы недопустимо, так как искажает результаты испытаний.

Метеорологические условия влияют на возможность проведения испытаний. При скорости ветра более десяти метров в секунду испытания должны быть отложены из-за дополнительной ветровой нагрузки на стрелу с подвешенным грузом. Атмосферные осадки ухудшают видимость и создают скользкие поверхности, увеличивая риск несчастных случаев. Температура окружающего воздуха должна находиться в диапазоне, допустимом для работы гидравлической системы согласно технической документации.

Безопасность персонала обеспечивается установлением опасной зоны вокруг испытываемого крана. Посторонние лица не должны находиться в радиусе возможного падения груза или элементов конструкции. Оператор управляет краном из безопасного места, имея хороший обзор рабочей зоны. При использовании проводного пульта управления необходимо обеспечить безопасное расстояние между оператором и грузом. Средства индивидуальной защиты - каски, защитная обувь, сигнальные жилеты - обязательны для всех участников испытаний.

Отзывы клиентов

Владельцы транспортных компаний отмечают, что регулярное техническое освидетельствование помогает поддерживать крано-манипуляторную технику в исправном состоянии. Выявление дефектов на ранней стадии позволяет планировать ремонты и избегать внезапных поломок во время выполнения заказов. Затраты на ежегодное освидетельствование несопоставимы с потерями от аварии или длительного простоя оборудования. Наличие действующего акта освидетельствования необходимо при заключении договоров аренды техники с крупными строительными компаниями.

Операторы крано-манипуляторных установок положительно оценивают процедуру испытаний как подтверждение безопасности техники. Успешное прохождение статических и динамических испытаний дает уверенность в надежности оборудования при работе с максимальными нагрузками. Машинисты отмечают, что после освидетельствования некоторые незначительные неисправности устраняются, что улучшает комфорт управления и плавность работы механизмов.

Специалисты сервисных центров рекомендуют не откладывать техническое освидетельствование до последнего момента. Обнаружение серьезных дефектов может потребовать значительного времени на ремонт, что приведет к простою техники. Планирование освидетельствования заблаговременно позволяет подготовить оборудование, устранить известные мелкие неисправности и пройти процедуру без задержек. Выбор квалифицированной организации для проведения освидетельствования гарантирует качество проверки и правильное оформление документации.

Заключение

Техническое освидетельствование и испытания крано-манипуляторных установок представляют собой обязательную процедуру, обеспечивающую безопасность эксплуатации подъемного оборудования. Статические и динамические испытания подтверждают соответствие фактических характеристик крана паспортным данным и выявляют скрытые дефекты конструкции. Регулярное проведение освидетельствования в установленные сроки предотвращает аварийные ситуации и продлевает срок службы техники. Владельцы крано-манипуляторов должны ответственно относиться к требованиям промышленной безопасности и своевременно проходить все виды технического контроля.
