Шасси для кранов-манипуляторов: типы, выбор и особенности установки

Роль шасси в конструкции КМУ

Шасси образует фундамент всей крано-манипуляторной установки. От его характеристик зависит грузоподъемность крана, устойчивость при работе, проходимость, надежность и безопасность эксплуатации. Неправильный выбор базового автомобиля приводит к перегрузке осей, преждевременному износу подвески, ограничениям по грузовому моменту манипулятора. В худшем случае — к опрокидыванию техники или разрушению рамы.

Что такое шасси и почему оно так важно

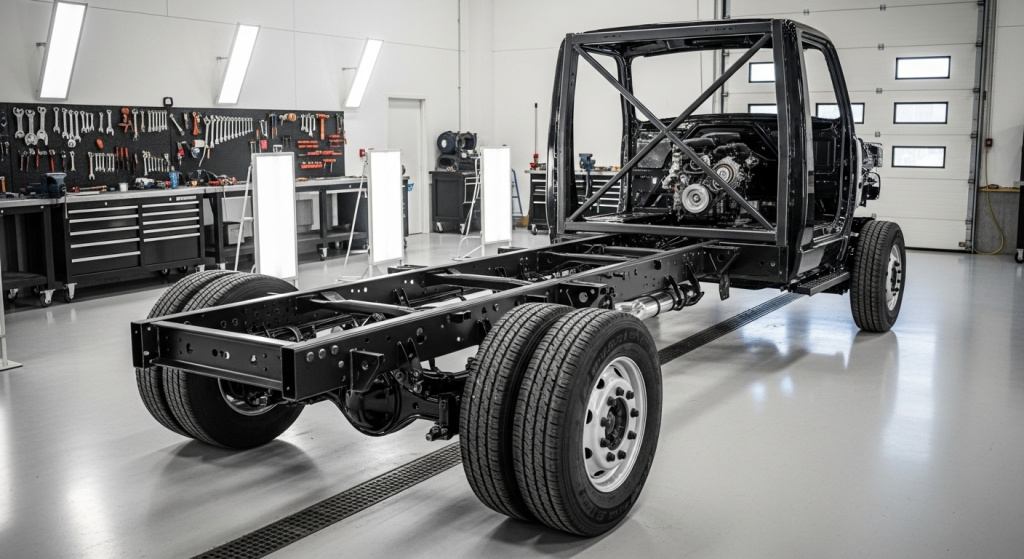

Шасси грузового автомобиля представляет собой раму с установленными на ней всеми основными агрегатами: двигателем, трансмиссией, подвеской, колесами, кабиной. Для монтажа крано-манипуляторной установки используют шасси — автомобиль с открытой грузовой платформой, куда устанавливают кран и размещают перевозимые грузы.

Масса манипулятора составляет от 500 килограммов для легких моделей до 10 тонн для тяжелых промышленных установок. Это значительная часть полезной нагрузки, которую нужно учитывать при выборе базового автомобиля. Кроме собственного веса крана, шасси должно выдерживать динамические нагрузки при работе — вертикальные усилия от подъема груза, боковые моменты при повороте стрелы, вибрацию гидросистемы.

Распределение нагрузки по осям критически важно для безопасности. В большинстве случаев манипулятор устанавливают сразу за кабиной, что создаёт дополнительную нагрузку на переднюю ось. Шасси должно быть рассчитано на массу устанавливаемого оборудования. Устойчивость при работе крана обеспечивается конструкцией самого манипулятора и наличием дополнительных опор (аутригеров, выносных опор)., особенно при работе с выносными опорами на мягком грунте.

Требования к шасси для установки манипулятора

Прочность рамы — первое требование. Лонжероны должны выдерживать сосредоточенную нагрузку в месте крепления опорной плиты крана. Стандартные грузовики проектируют под равномерно распределенную нагрузку бортовой платформы. Установка тяжелого манипулятора создает локальные напряжения, для восприятия которых раму усиливают дополнительными накладками, косынками, поперечинами. Большинство производителей КМУ не предоставляют детальных монтажных инструкций с требованиями к толщине лонжеронов и характеристикам рамы. Специализированные монтажные центры руководствуются собственным опытом и общими стандартами безопасности при установке манипуляторов на различные шасси.

Колесная база влияет на размещение оборудования и устойчивость. Короткобазные шасси маневреннее в городских условиях, но имеют меньше места для размещения крана и бортовой платформы. Длиннобазные варианты обеспечивают лучшее распределение нагрузки, но хуже управляются в стесненных условиях. Оптимальное соотношение подбирают исходя из грузоподъемности манипулятора и требуемой длины платформы.

Гидравлическая система базового автомобиля должна обеспечивать достаточную производительность для питания гидромоторов крана. Типичная установка потребляет 60-120 литров масла в минуту при давлении 200-250 бар. Гидронасос грузовика часто не справляется с такой нагрузкой — требуется установка дополнительного насоса с отбором мощности от двигателя или коробки передач или раздаточной коробки.

Основные типы шасси для монтажа КМУ

Классификация шасси основывается на полной массе автомобиля, которая определяет грузоподъемность и область применения техники. Каждая категория имеет свои особенности и оптимальные сферы использования.

Легкие шасси (до 5 тонн полной массы)

Компактные грузовики типа ГАЗель, легкие модели JAC и Dongfeng подходят для установки манипуляторов грузоподъемностью до 2-3 тонн-метров. Это городская техника для доставки стройматериалов, мебели, оборудования в стесненных условиях. Узкие улицы, дворы жилых домов, паркинги — места, где полноразмерный грузовик не развернется, а легкий КМУ справится с задачей.

Ограничения легких шасси очевидны — малая грузоподъемность манипулятора и небольшая бортовая платформа. Полезная нагрузка после установки крана составляет 1,5-2 тонны, что достаточно для мелких партий груза. Короткая рама ограничивает вылет стрелы — обычно не более 8-10 метров. Для серьезных строительных или промышленных задач такая техника непригодна, но в городской логистике находит широкое применение благодаря маневренности и невысокой стоимости эксплуатации.

Средние шасси (5-15 тонн)

Золотая середина для коммерческой эксплуатации — грузовики полной массой 10-14 тонн. На такие шасси устанавливают манипуляторы грузоподъемностью 5-10 тонн-метров с вылетом стрелы до 15-18 метров. Полезная нагрузка на платформе достигает 5-7 тонн, что позволяет перевозить значительные объемы материалов и одновременно выполнять погрузо-разгрузочные операции.

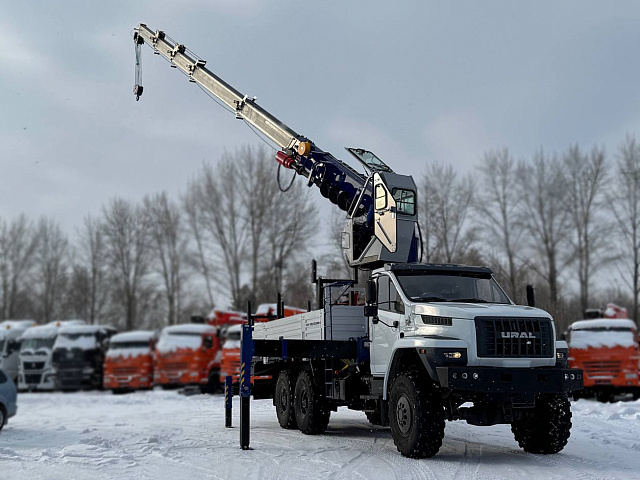

Популярные модели среднего класса — КАМАЗ-43118, УРАЛ NEXT, MAN TGL, Hyundai HD series. Они сочетают достаточную мощность, приемлемый расход топлива и разумную стоимость обслуживания. Колесная формула 4×2 обеспечивает хорошую проходимость на твердых грунтах и асфальте. Для работы на стройплощадках с неподготовленными подъездами выбирают полноприводные варианты 4×4 или 6×6.

Средние шасси универсальны для большинства задач — от строительства до коммунального хозяйства. Компактнее тяжелых грузовиков, но значительно производительнее легких. Оптимальное решение для компаний, которым нужна одна универсальная машина на все случаи жизни.

Тяжелые шасси (свыше 15 тонн)

Промышленные манипуляторы грузоподъемностью свыше 15 тонн-метров требуют мощного базового автомобиля полной массой от 18 до 44 тонн. На таких шасси монтируют краны с вылетом стрелы до 30 метров, способные поднимать грузы массой несколько тонн на значительную высоту. Это техника для крупных строительных объектов, портов, промышленных предприятий, лесозаготовки.

Мощные дизельные двигатели от 300 до 450 лошадиных сил обеспечивают достаточную производительность гидросистемы даже при одновременной работе крана на максимальной нагрузке и движении автомобиля по бездорожью. Усиленные рамы выдерживают экстремальные нагрузки без деформаций.

Эксплуатационные расходы тяжелой техники высоки — топливо, обслуживание, стоимость запчастей. Водители требуют более высокой квалификации и зарплаты. Габариты ограничивают применение в городе. Тем не менее для специализированных задач альтернативы нет — только тяжелое шасси обеспечит необходимые возможности.

Полноприводные и вездеходные шасси

Для работы в условиях бездорожья, на лесозаготовках, в нефтегазовой отрасли применяют полноприводные шасси повышенной проходимости. Колесные формулы 4×4, 8х8, 6×6 с блокировками дифференциалов, увеличенным дорожным просветом, специальными шинами позволяют работать там, где обычный грузовик застрянет.

Отечественные вездеходы с высокой проходимостью, например КАМАЗ 43118,  не уступают импортным аналогам по техническим характеристикам, но превосходят их по ремонтопригодности и стоимости запчастей. Импортные аналоги — Shacman X3000, FAW 6*6.  Увеличенный дорожный просвет 300-400 мм против стандартных 200-250 мм критичен при движении по разбитым грунтовым дорогам, через броды, по снежной целине.

Недостаток полноприводных шасси — повышенный расход топлива из-за большей массы и потерь в трансмиссии. Стоимость выше стандартных моделей на 30-50%. Обслуживание сложнее и дороже. Но для работы в специфических условиях это единственный разумный выбор.

Популярные марки шасси для установки манипуляторов

Российский рынок предлагает широкий выбор как отечественных, так и импортных шасси. Каждая марка имеет свои сильные стороны и типичные области применения.

КАМАЗ: надежность для тяжелых условий

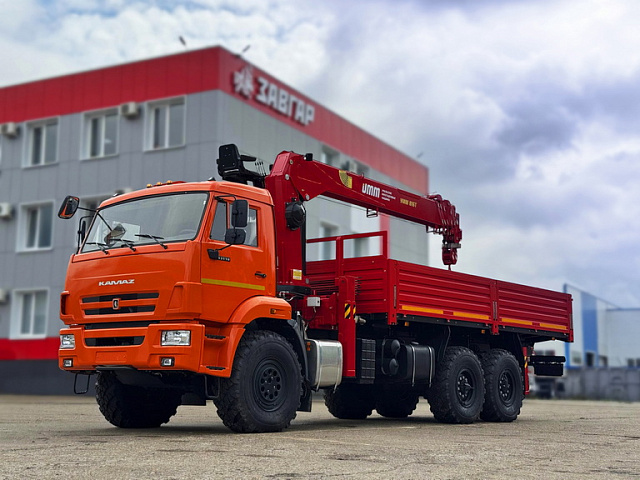

Камские грузовики доминируют в сегменте тяжелых и средне-тяжелых КМУ. КАМАЗ-43118 — самая популярная модель для установки манипуляторов в России. Полная масса 18 тонн, колесная формула 6×6, мощный двигатель 280-320 л.с. обеспечивают отличное сочетание грузоподъемности и проходимости. На это шасси устанавливают краны грузоподъемностью от 7 до 15 тонн-метров.

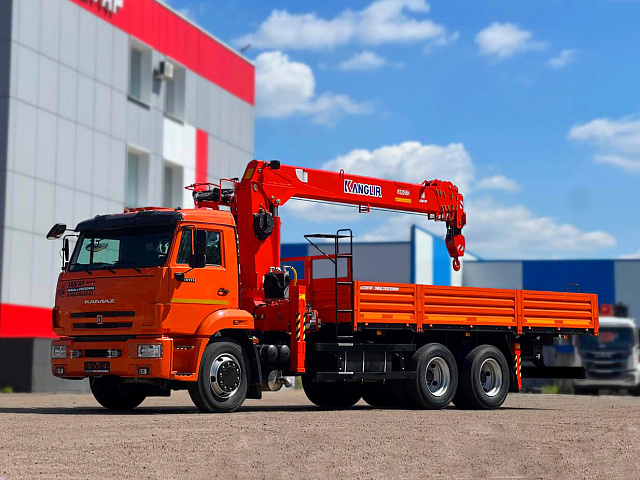

КАМАЗ-65115 (6×4) выбирают для работы преимущественно на дорогах с твердым покрытием. Меньшая проходимость компенсируется лучшей управляемостью и экономичностью. Полная масса до 26 тонн позволяет монтировать самые мощные манипуляторы с длинной бортовой платформой. Доступность запчастей, развитая сервисная сеть, низкая стоимость обслуживания — преимущества отечественной марки.

Новые модели КАМАЗ последних поколений с кабинами K5 значительно комфортнее предшественников. Улучшенная эргономика, современная электроника, соответствие экологическим нормам Евро-5 делают их конкурентоспособными даже на фоне импортных аналогов. Для российских условий эксплуатации КАМАЗ часто оптимальный выбор по совокупности параметров.

JAC и легкие грузовики

NEXT и JAC — решения для легких манипуляторов. Компактные размеры критичны для работы в плотной городской застройке, особенно в исторических центрах с узкими проездами. Стоимость техники и эксплуатации минимальна среди КМУ.

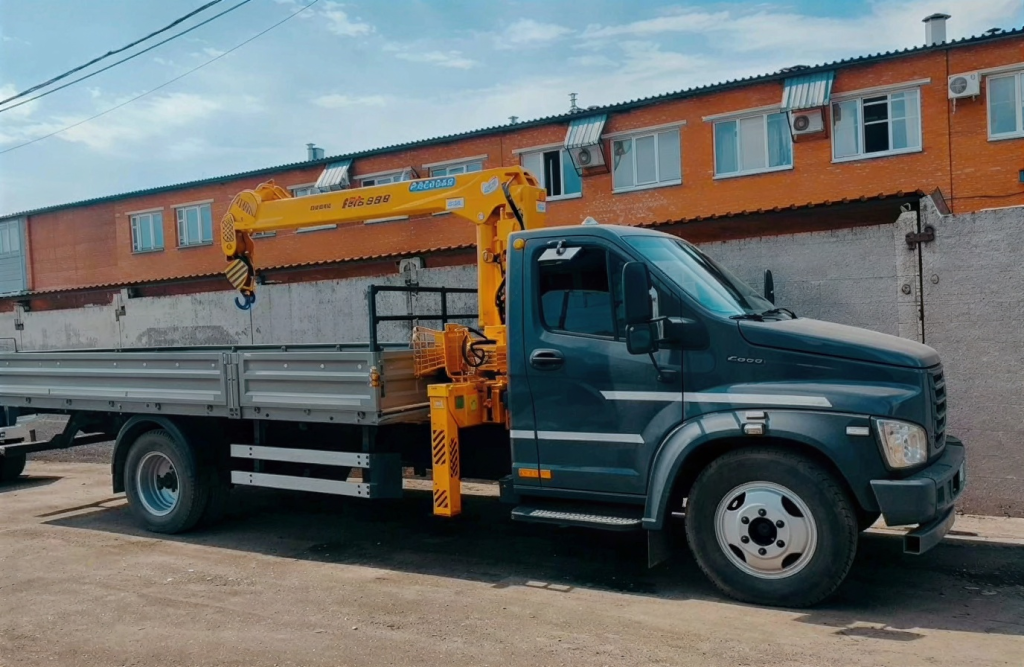

ГАЗон-NEXT в версии с удлиненной рамой подходит для манипуляторов среднего класса грузоподъемностью 5-7 тонн-метров. Современный дизельный двигатель Cummins ISF, надежная трансмиссия, комфортная кабина делают эту модель привлекательной для малого бизнеса. Недостаток — ограниченная проходимость и грузоподъемность по сравнению с полноценными среднетоннажниками.

Китайские шасси (Shacman, FAW, HOWO)

Китайские Shacman серии X3000 и L3000 завоевали популярность благодаря сочетанию надёжности и доступной цены. Современные двигатели с хорошей топливной экономичностью, качественная сборка, широкий модельный ряд от лёгких до тяжёлых грузовиков. Стоимость запчастей значительно ниже европейских и японских аналогов. Сервисная сеть активно развивается, представлена в большинстве регионов России.

FAW — один из крупнейших автопроизводителей Китая с многолетней историей. Грузовики серий CA, Tiger отличаются надёжностью и неприхотливостью в эксплуатации. Современные двигатели соответствуют экологическим стандартам Евро-5. Привлекательное соотношение цены и качества, растущая сервисная сеть, доступные запчасти делают FAW популярным выбором для коммерческих перевозок.

HOWO (входит в состав Sinotruk) хорошо зарекомендовала себя на российском рынке. Модельный ряд HOWO покрывает диапазон от лёгких до тяжелых грузовиков, включая седельные тягачи. Надёжная и выносливая конструкция, адаптированные для российских условий двигатели, конкурентоспособная цена и высокая ремонтопригодность делают HOWO популярным выбором. Развитая дилерская сеть в России обеспечивает быструю поставку запчастей и квалифицированное сервисное обслуживание. Оптимальное решение для малого, среднего и крупного бизнеса, работающего в сфере грузоперевозок и строительства.

Как правильно выбрать шасси под конкретный КМУ

Выбор базового автомобиля начинают с определения требуемых характеристик манипулятора. Грузоподъемность, вылет стрелы, масса самого крана — исходные данные для расчета.

Расчет грузоподъемности и грузового момента

Грузовой момент манипулятора измеряется в тонно-метрах и определяет, какую массу кран поднимет на определенном вылете стрелы. Например, КМУ с моментом 10 т·м поднимет 2 тонны на вылете 5 метров или 1 тонну на 10 метрах. Это ключевой параметр, от которого зависят все остальные расчеты.

Полная масса автомобиля складывается из массы самого шасси, массы манипулятора, полезной нагрузки на платформе, массы топлива и водителя. Важно, чтобы сумма не превышала технически допустимую массу базового грузовика. Превышение приводит к перегрузке осей, штрафам при проверках, ускоренному износу подвески и тормозов.

Типичный пример расчета: шасси КАМАЗ-43118 имеет полную массу 22,5 тонны. Масса снаряженного автомобиля — 8-10 тонн. Манипулятор — 2,5 тонны. Надрамник — 0,3-0,5 тонны. Платформа — 1,5-2 тонны. Остаток на груз: около 3-3,5 тонн. Если требуется перевозить больше, нужно выбирать более лёгкий кран или шасси с большей полной массой.

Длина рамы и колесная база

Манипулятор устанавливают между кабиной и бортовой платформой. Требуется достаточное расстояние для размещения опорной плиты крана с выносными опорами. Типичная длина посадочного места 1200-1800 мм в зависимости от модели КМУ. После установки манипулятора остается полезная длина платформы для размещения груза.

Короткая колесная база, монтажная длина шасси ограничивает длину бортовой площадки. Для автомобиля с короткой колесной базой, после установки манипулятора, в зависимости от монтажной длины, полезная длина платформы составит от 3-3,5 метров" Остальное удалить

Производители предлагают шасси с различными колесными базами под одной моделью. При заказе техники важно точно определить требуемую длину грузовой зоны и выбрать соответствующий вариант. Переделка готового автомобиля сложна и дорога.

Мощность двигателя и гидравлическая система

Мощность двигателя должна соответствовать полной разрешённой массе автомобиля. Если суммарная масса шасси, манипулятора, кузова и груза не превышает технически допустимую максимальную массу, двигатель справится с нагрузкой независимо от грузоподъёмности крана. Легкие КМУ до 3 т·м обслуживаются двигателями от 120 л.с. Средние 5-10 т·м требуют 180-250 л.с. Тяжелые промышленные установки потребляют мощность от 300 л.с. и выше.

Запас мощности важен не только для работы гидравлики крана, но и для движения груженого автомобиля. Недостаточно мощный двигатель перегревается при одновременной работе манипулятора и движении в гору, что сокращает его ресурс. Современные грузовики с турбонаддувом и интеркулерами эффективнее старых безнаддувных моторов, обеспечивая большую мощность при меньшем объеме и расходе топлива.

Производительность гидронасоса подбирают под потребности конкретного крана. Производители КМУ указывают требуемый расход масла в литрах в минуту. Гидробак поставляется в комплекте с манипулятором. Производитель рассчитывает его объём исходя из характеристик конкретной модели КМУ — обычно от 100 до 300 литров в зависимости от грузоподъёмности крана.

Особенности установки КМУ на шасси

Монтаж манипулятора — сложная технологическая операция, требующая специального оборудования и квалифицированных специалистов. Неправильная установка приводит к деформации рамы, трещинам, преждевременному износу.

Подготовка шасси к монтажу

Перед установкой раму тщательно осматривают на предмет трещин, коррозии, деформаций. Измеряют геометрию — лонжероны должны быть параллельны и находиться в одной горизонтальной плоскости. Искривления недопустимы — они создадут перекосы при монтаже крана и неравномерное распределение нагрузок.

Лонжероны в месте крепления опорной плиты усиливают накладками из высокопрочной стали толщиной 8-12 мм. Усиление распределяет сосредоточенную нагрузку от массы манипулятора и динамических усилий при работе. Устанавливают поперечные балки, связывающие лонжероны и повышающие жесткость конструкции. Все сварные соединения выполняют полуавтоматической сваркой в среде защитных газов для обеспечения максимальной прочности.

Гидросистему шасси модифицируют или дополняют. Устанавливают коробку отбора мощности на коробку передач или раздаточную коробку. КОМ передает вращение на гидронасос, который создает давление для работы крана.

Размещение манипулятора на раме

Опорную плиту крана центрируют между лонжеронами и крепят высокопрочными, термически обработанными шпильками или стремянками. Каждый производитель КМУ в технической документации указывает требуемое количество точек крепления, их расположение и характеристики крепёжных элементов. Монтаж выполняется строго в соответствии с заводскими требованиями. Соединение должно быть абсолютно жестким, без малейших люфтов.

Положение манипулятора вдоль рамы выбирают так, чтобы обеспечить оптимальное распределение нагрузки по осям в рабочем режиме. Слишком далеко вперед — перегрузка передней оси. Слишком близко к середине — недостаточная устойчивость при работе. Расчет ведут с учетом типа массы крана, типичной загрузки платформы, положения центра тяжести базового автомобиля.

Выносные опоры манипулятора после выдвижения должны иметь свободное пространство для упора в грунт. Недопустимо, чтобы аутригеры упирались в колеса, элементы рамы или другие конструкции. Проверяют зазоры во всех положениях опор, включая максимальное выдвижение и различные углы разворота.

Усиление конструкции и распределение нагрузок

После монтажа крана оценивают прочность рамы под нагрузкой. Проводят статические испытания — нагружают манипулятор до максимального грузового момента и контролируют деформации рамы. Допустимый прогиб лонжеронов не должен превышать 3-5 мм на метр длины. Большие деформации требуют дополнительного усиления.

Устанавливают дополнительные поперечины, диагональные раскосы, косынки в узлах максимальных напряжений. Критические зоны — место крепления опорной плиты, область между задней осью и платформой, стыки лонжеронов. Все усиления должны быть симметричными — односторонние накладки создают несбалансированную жесткость и могут привести к скручиванию рамы.

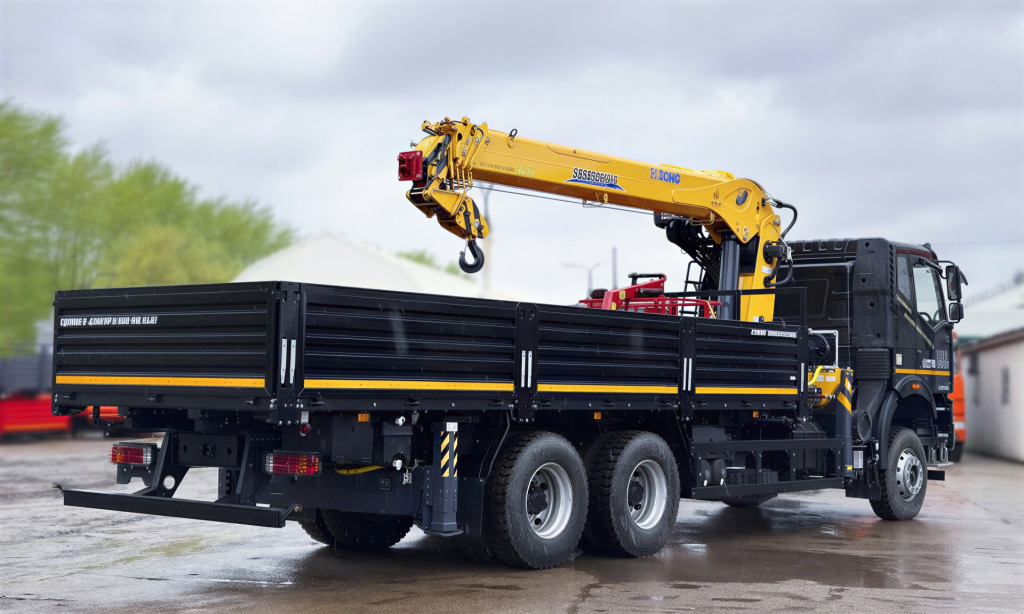

Бортовую платформу изготавливают из стального листа толщиной минимум 3 мм с каркасом из профильной трубы. Крепление к раме болтовое или сварное. Платформа воспринимает нагрузку от перевозимого груза и передает ее на надрамник и  раму, поэтому конструкция должна быть достаточно жесткой, но подвижной. Предусматривают крепежные кольца или рейки для фиксации груза стропами и цепями.

Типичные ошибки при выборе и установке: советы экспертов

Главная ошибка — выбор шасси впритык по грузоподъемности без запаса. Заказчики часто хотят максимально загрузить технику, забывая о массе самого манипулятора. В результате полная масса автомобиля превышает разрешенную, что чревато штрафами и повышенным износом. Закладывайте запас минимум 10-15% по полной массе для комфортной эксплуатации.

Недооценка важности колесной базы приводит к неудобству в работе. Короткая платформа не позволяет перевозить длинномерные грузы, ограничивая универсальность техники. Перед заказом реально оцените типичные задачи — если планируете возить трубы, балки, пиломатериалы, выбирайте удлиненное шасси сразу.

Экономия на усилении рамы оборачивается трещинами и дорогостоящим ремонтом. Дешевые установщики минимизируют объем сварочных работ, ставят тонкие накладки, пренебрегают расчетами. Через год-два эксплуатации появляются трещины в лонжеронах, деформации рамы. Доверяйте монтаж только сертифицированным установочным центрам с опытом работы.

Использование неподходящего типа шасси для специфических условий — частая проблема. Покупка обычного 4×2 для работы на бездорожье приведет к постоянным застреваниям. Легкое шасси под слишком мощный манипулятор будет перегружено и ненадежно. Реально оценивайте условия эксплуатации и выбирайте адекватную базу.

Игнорирование региональной специфики обслуживания дорого обходится владельцам импортной техники. Купив редкую европейскую модель в Москве или другом крупном городе, легко забыть, что запчасти к ней в регионах недоступны. Для работы в отдаленных областях предпочтительнее массовые модели с развитой дилерской сетью по всей России.

Заключение

Выбор шасси — ключевое решение при комплектации крано-манипуляторной установки. Различные виды шасси КМУ предназначены для специфических условий эксплуатации и задач. Легкие грузовики обеспечивают маневренность в городе, тяжелые — максимальную производительность на крупных объектах, полноприводные — работу в экстремальных условиях. Правильный расчет грузоподъемности, тщательный выбор колесной базы, качественный монтаж с усилением рамы гарантируют долгий срок службы техники. Не экономьте на базовом автомобиле и установке — это инвестиция, которая окупится надежностью и производительностью на протяжении многих лет эксплуатации.
