Сферы применения кранов-манипуляторов: где используются КМУ

Что такое кран-манипулятор и как он устроен

Кран-манипулятор представляет собой грузовой автомобиль, оснащенный складной гидравлической стрелой с грузозахватным оборудованием. В отличие от обычного бортового грузовика, КМУ способен самостоятельно загружать и выгружать грузы без привлечения дополнительной техники или бригады грузчиков. Это универсальное решение объединяет возможности транспортировки и погрузо-разгрузочных работ в одной машине.

Основное преимущество манипуляторной установки — автономность. Водитель единолично выполняет весь цикл операций: приезжает на объект, разгружает материалы в нужной точке, перевозит груз к месту назначения и проводит выгрузку. Это экономит время, снижает затраты на персонал и упрощает логистику. Компактные размеры и хорошая маневренность позволяют работать в стесненных городских условиях, на узких улицах, строительных площадках с ограниченным пространством.

Конструкция и основные компоненты

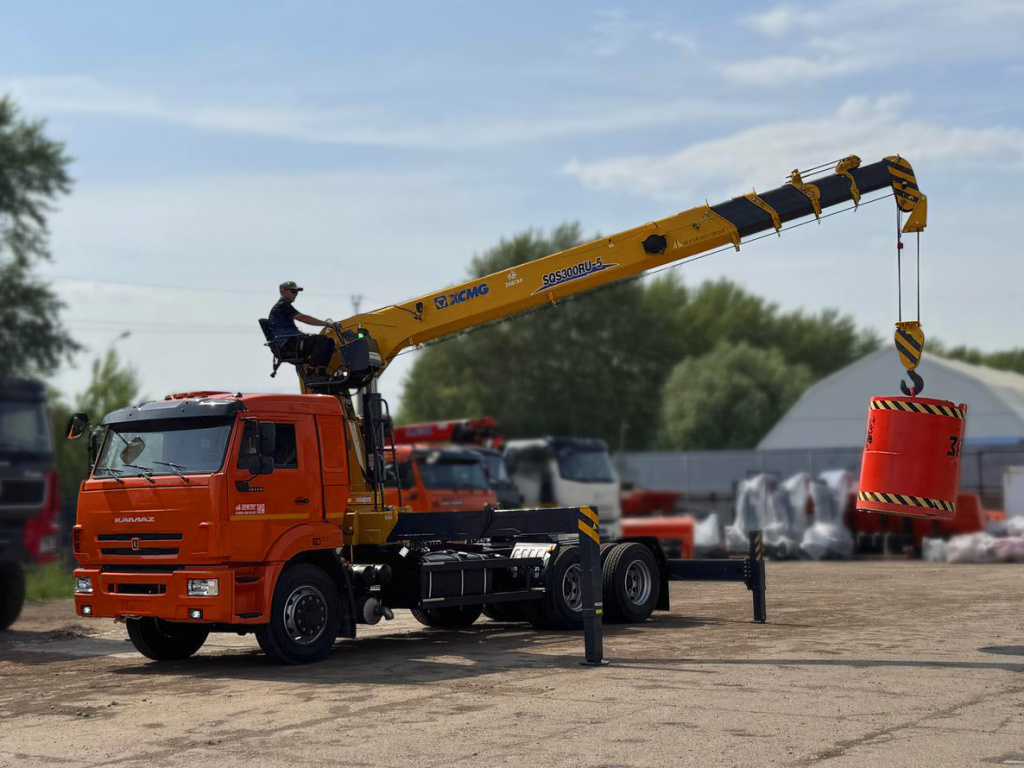

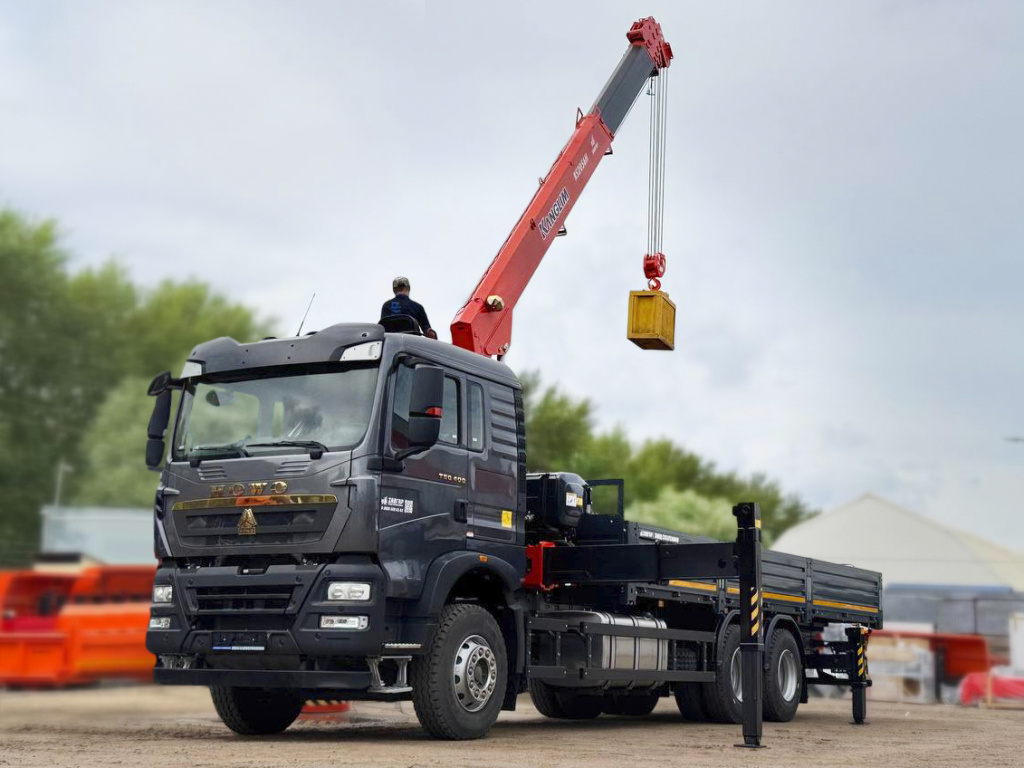

Крано-манипуляторная установка монтируется на шасси грузового автомобиля между кабиной и грузовой платформой или на заднем свесе автомобиля за бортовой платформой. Конструкция включает поворотную колонну, на которой закреплена телескопическая или коленчатая стрела из нескольких секций. Гидравлическая система обеспечивает выдвижение секций, подъем и опускание стрелы, вращение колонны. Управление осуществляется с выносного пульта — проводного или беспроводного.

Выносные опоры (аутригеры) стабилизируют технику во время работы крана. Они выдвигаются в стороны и принимают на себя всю нагрузку, разгружая подвеску грузовика. Без установки аутригеров работа манипулятора запрещена из-за риска опрокидывания. Современные модели оснащены электронными системами контроля, которые блокируют опасные действия при неправильной установке опор или превышении допустимой нагрузки.

Грузозахватное оборудование подбирается под тип перевозимых материалов. Универсальный крюк подходит для строповки паллет, контейнеров, связок труб. Грейферы захватывают сыпучие материалы, металлолом, бревна. Вилочный захват работает как погрузчик с паллетами. Для специфических задач устанавливают бетоноломы, буровые установки, рабочие люльки для подъема людей на высоту.

Типы КМУ по грузоподъемности и конфигурации стрелы

Легкие манипуляторы грузоподъемностью до 3 тонн монтируют на шасси грузовиков типа «Газель», «Валдай», легких «Камазов». Компактная техника востребована в городских условиях для доставки стройматериалов, мебели, оборудования. Вылет стрелы составляет 6-10 метров, что достаточно для работы в большинстве ситуаций. Невысокая цена аренды и эксплуатации делает такие машины популярным выбором для малого бизнеса.

Средний класс с грузоподъемностью 5-10 тонн — оптимальное решение для строительства и коммунального хозяйства. Стрела выдвигается на 12-18 метров, позволяя работать на высоте трехэтажного здания или разгружать материалы через заборы и препятствия. Бортовая платформа вмещает несколько тонн груза, обеспечивая эффективную транспортировку.

Тяжелые КМУ грузоподъемностью свыше 15 тонн применяются для монтажа крупногабаритных конструкций, работы с контейнерами, промышленного оборудования. Вылет стрелы достигает 25-30 метров, рабочая высота сопоставима с 10-этажным зданием. Такая техника незаменима на крупных строительных объектах, в портах, на промышленных предприятиях.

Чем КМУ отличается от автокрана

Автокран специализируется исключительно на подъеме грузов. У него нет бортовой платформы для транспортировки, зато грузоподъемность и высота подъема значительно больше. Автокраны задействуют для масштабных монтажных работ: установка башенных кранов, монтаж железобетонных конструкций, подъем оборудования на большую высоту. Стоимость аренды автокрана выше, требуется отдельный транспорт для доставки грузов.

Манипулятор сочетает транспортировку и погрузку, но уступает в грузоподъемности и высоте работы. Он эффективен для задач, где нужно привезти материал и разместить его в зоне разгрузки. Компактность и автономность делают КМУ универсальным инструментом для широкого спектра применения — от бытовых переездов до промышленных объектов.

Строительство: основная область применения манипуляторов

Строительная отрасль потребляет более половины услуг крано-манипуляторной техники. Ежедневная доставка материалов, монтаж конструкций, работа в условиях плотной городской застройки — ситуации, где манипулятор демонстрирует максимальную эффективность.

Монтаж металлоконструкций и кровельных материалов

При возведении каркасных зданий, ангаров, складских комплексов КМУ подает металлические балки, колонны, фермы к месту монтажа. Точность позиционирования позволяет установить элемент максимально близко к проектной точке, сократив ручную работу монтажников. Телескопическая стрела достает до кровли двух-трехэтажных зданий, подавая листы профнастила, металлочерепицы, утеплителя непосредственно на рабочую зону.

Замена кровли на действующих объектах часто происходит в стесненных условиях — с одной стороны здание, с другой забор или соседняя постройка. Манипулятор маневрирует в узком проезде, устанавливает аутригеры и подает материалы через препятствия благодаря вылету стрелы. Это исключает необходимость организации сложной логистики с ручной переноской материалов через территорию.

Доставка и разгрузка стройматериалов на объекте

Кирпич, газобетонные блоки, мешки с цементом, поддоны с плиткой — стандартные грузы для манипулятора на стройплощадке. Машина подъезжает максимально близко к месту работы и разгружает материалы точечно: кирпич возле будущей стены, блоки у места кладки, сыпучие материалы рядом с бетономешалкой. Такая организация минимизирует внутриплощадочную транспортировку и ускоряет производство работ.

Длинномерные материалы — трубы, швеллеры, двутавровые балки, пиломатериалы — требуют особого внимания при разгрузке. КМУ аккуратно снимает связку с платформы и укладывает на подготовленные прокладки, предотвращая деформацию и повреждения. При доставке хрупких материалов (стеклопакеты, керамика, сантехника) используют мягкие стропы и плавные режимы работы гидравлики.

Малоэтажное строительство и частное домостроение

Застройщики коттеджных поселков, частные заказчики активно используют манипуляторы для доставки материалов на участки. Узкие подъезды, отсутствие разворотных площадок, мягкий грунт — типичные условия загородного строительства. Компактный КМУ проезжает там, где застрянет длинномерная фура с прицепом, и разгружает материалы максимально близко к дому.

Установка бытовок, доставка готовых модульных конструкций, монтаж заборных секций, установка септиков и емкостей для воды — задачи, где манипулятор незаменим. Домовладельцы заказывают технику для благоустройства: установка беседок, монтаж детских площадок, размещение крупных камней в ландшафтном дизайне, доставка больших партий грунта или щебня.

Логистика и грузоперевозки

Транспортные компании, торговые организации, производственные предприятия используют КМУ для доставки грузов конечным потребителям. Возможность самостоятельной разгрузки без привлечения складской техники критична в ситуациях, где у получателя нет погрузчика или рампы.

Транспортировка паллетированных грузов

Торговое оборудование, упакованная продукция, строительная химия, расходные материалы — большая часть товаров перевозится на паллетах. Манипулятор с вилочным захватом работает как мобильный погрузчик: снимает поддоны с платформы и устанавливает в зоне приемки, на складской площадке, внутри помещения через широкие ворота. Это особенно удобно при доставке в магазины, офисы, небольшие производственные цеха.

Крупные супермаркеты, строительные гипермаркеты имеют собственную разгрузочную технику, но при пиковых поставках или в удаленные точки продаж заказывают КМУ. Манипулятор разгружается быстрее обычного борта с ручной работой грузчиков — за 15-20 минут вместо часа. Экономия времени водителя и транспорта оправдывает дополнительные расходы на аренду.

Доставка габаритных и нестандартных грузов

Промышленное оборудование, станки, котлы отопления, резервуары, рекламные конструкции, металлические изделия нестандартной формы — грузы, которые невозможно погрузить вручную или обычным погрузчиком. Манипулятор обеспечивает деликатную погрузку без рисков повреждения, надежную фиксацию груза во время транспортировки, точную установку в месте назначения.

Доставка медицинского оборудования, лабораторных приборов, серверных шкафов требует максимальной аккуратности. Оператор манипулятора работает плавно, без рывков и ударных нагрузок. Возможность точного позиционирования позволяет установить груз непосредственно на фундамент, крепежную раму или в проектное положение с минимальными усилиями монтажников.

Эвакуация техники и автомобилей

Специализированные эвакуаторы-манипуляторы применяются для транспортировки неисправных автомобилей, спецтехники, прицепов. Стрела поднимает переднюю или заднюю ось, фиксирует автомобиль стропами, после чего машину транспортируют на платформе. Метод безопаснее классической эвакуации на жесткой сцепке — исключена нагрузка на трансмиссию неисправного авто.

КМУ эвакуируют технику из труднодоступных мест: со дна котлованов, из кюветов, с узких дворовых территорий, где полноразмерный эвакуатор не развернется. Манипулятор поднимает автомобиль через препятствия и устанавливает на проезжую часть для дальнейшей транспортировки. Услуга востребована у дорожных служб, строительных компаний, автосервисов.

Коммунальное хозяйство и благоустройство

Муниципальные службы, управляющие компании, подрядчики благоустройства ежедневно используют манипуляторы для поддержания городской инфраструктуры. Универсальность техники позволяет решать разноплановые задачи одной машиной.

Озеленение: посадка деревьев и установка МАФов

Весенние и осенние посадки крупномеров требуют грузоподъемной техники. Манипулятор транспортирует деревья с питомника, аккуратно выгружает растения в подготовленные ямы, придерживая ком земли стропами. Бережное обращение сохраняет корневую систему, увеличивая приживаемость. За рабочую смену одна машина высаживает 30-50 деревьев, включая транспортировку.

Установка малых архитектурных форм — скамеек, урн, вазонов, детских игровых комплексов, декоративных скульптур — еще одна сфера применения КМУ. Точность позиционирования позволяет установить элемент на основание с первой попытки, без многократных корректировок. Манипулятор доставляет и монтирует объекты благоустройства в парках, скверах, на пешеходных зонах, куда затруднен проезд крупногабаритного транспорта.

Ремонт инженерных сетей и коммуникаций

При замене участков теплотрасс, водопровода, канализации требуется доставить трубы, колодезные кольца, запорную арматуру к месту работ. Манипулятор подает материалы прямо в траншею или размещает вдоль линии прокладки. Железобетонные кольца диаметром до 2 метров и весом более тонны устанавливаются в котлован с высокой точностью благодаря плавному опусканию стрелы.

Аварийные ремонтные бригады используют КМУ для оперативной доставки оборудования на место прорыва. Машина везет насосы, генераторы, сварочные аппараты, листовое железо для временных перекрытий. Возможность быстрой разгрузки без поиска вспомогательной техники критична при устранении аварий на сетях жизнеобеспечения.

Вывоз крупногабаритного мусора

Старая мебель, бытовая техника, строительные отходы, металлолом, спиленные деревья — все это не помещается в стандартные контейнеры. Манипулятор загружает крупногабаритный мусор на платформу и транспортирует на полигон или пункт переработки. Управляющие компании заказывают КМУ для сезонных уборок придомовых территорий, вывоза накопившихся вещей из подвалов.

Ликвидация несанкционированных свалок, расчистка береговых зон, уборка парковых территорий после реконструкции — работы, где манипулятор обеспечивает высокую производительность. За день одна машина вывозит объем мусора, с которым бригада грузчиков справлялась бы неделю.

Специализированные сферы использования КМУ

Помимо массовых применений, крано-манипуляторные установки находят нишевое использование в специфических отраслях.

Лесозаготовка и деревообработка

Лесовозы с манипуляторами — основная техника для вывозки древесины с делянок. Гидравлический грейфер захватывает бревна, укладывает их на платформу, обеспечивая плотную загрузку. На разгрузочной площадке лесопилки манипулятор формирует штабеля по сортам и размерам. Производительность составляет 15-20 кубометров в час, что в разы быстрее ручной работы.

Деревообрабатывающие предприятия используют КМУ для внутрицеховой логистики: перемещения пиломатериалов между участками, загрузки сушильных камер, формирования отгрузочных партий. Компактность манипулятора позволяет работать в стесненных условиях производственных помещений.

Сельское хозяйство

Доставка кормов, удобрений в биг-бэгах, перевозка сельхозтехники, установка теплиц и парников — типичные задачи для КМУ в агросекторе. Фермерские хозяйства используют легкие манипуляторы как универсальную вспомогательную технику: установка ограждений, монтаж поливных систем, транспортировка кормушек и поилок. Возможность работы на неподготовленных грунтовых площадках расширяет применение.

Нефтегазовая отрасль и энергетика

Обслуживание нефтяных скважин, ремонт газопроводов, монтаж трансформаторных подстанций, установка опор ЛЭП — задачи, требующие доставки тяжелого оборудования в удаленные места. Вездеходные манипуляторы на шасси повышенной проходимости работают в условиях бездорожья, доставляя насосы, компрессоры, секции трубопроводов, изоляционные материалы.

Энергетические компании используют КМУ для замены трансформаторов, доставки кабельной продукции, монтажа электрощитового оборудования. Работа под напряжением требует точности и безопасности — манипулятор обеспечивает дистанционную установку без непосредственного контакта персонала с оборудованием.

Железнодорожная инфраструктура

Ремонт железнодорожных путей, замена шпал, доставка балласта, установка сигнальных устройств — область, где применяются специализированные манипуляторы на железнодорожном ходу. Они перемещаются по рельсам, доставляя материалы вдоль линии ремонта. Универсальные КМУ на автомобильном шасси обслуживают удаленные разъезды, станции, депо, доставляя запчасти и оборудование.

Как выбрать КМУ под конкретные задачи: советы эксперта

Грузоподъемность — ключевой параметр выбора. Оцените максимальный вес одной единицы груза, добавьте запас 20-30% на вес строп и захвата. Учитывайте, что грузоподъемность снижается по мере выдвижения стрелы — то, что кран поднимет у основания, может оказаться непосильным на максимальном вылете. Уточняйте грузовые характеристики для реальной рабочей зоны.

Вылет стрелы определяет рабочую зону. Для городских условий с боковой разгрузкой достаточно 10-12 метров. Если нужно работать через высокие заборы, разгружать материалы во дворы-колодцы, подавать грузы на кровлю — выбирайте вылет 15-18 метров. Помните: чем длиннее стрела, тем дороже аренда и эксплуатация.

Тип стрелы влияет на специфику применения. Телескопические секции обеспечивают максимальный вылет при компактных размерах в сложенном виде. Коленчатые (ломающиеся) стрелы маневреннее в стесненных условиях, позволяют работать в ограниченном пространстве, «заглядывать» за препятствия. Комбинированные конструкции сочетают преимущества обоих типов.

Проходимость важна для работы на неподготовленных площадках. Полноприводные шасси 6x6 уверенно работают на грунтах, на размытых дорогах, зимой на неочищенных территориях. Стандартные 4x2 ограничены асфальтированными площадками и плотными грунтами. Оценивайте условия эксплуатации реалистично — застрявшая техника обходится дороже изначальной аренды вездехода.

Заключение

Универсальность и автономность делают краноманипуляторные установки незаменимой техникой для десятков отраслей экономики. От повседневных строительных работ до специализированных промышленных применений — КМУ решает логистические задачи эффективнее, чем связка из грузовика и отдельного подъемного механизма. Правильный выбор характеристик под конкретную сферу применения обеспечивает максимальную производительность и окупаемость инвестиций.
