Как прокачать ГУР на КАМАЗе: пошаговая инструкция

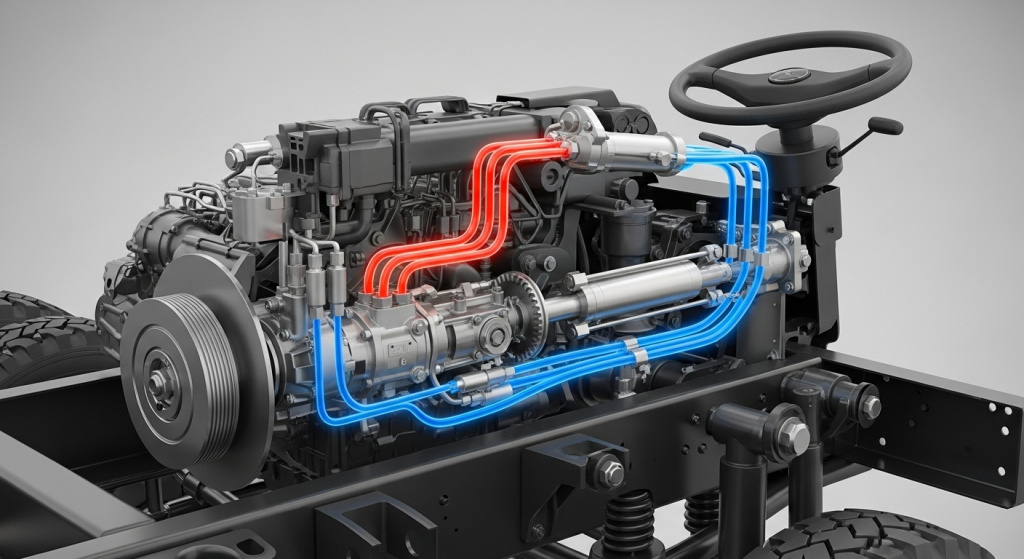

Устройство гидроусилителя руля КАМАЗ и принцип работы

Гидроусилитель руля на грузовиках КАМАЗ — это гидравлическая система, облегчающая управление тяжелым автомобилем. Без этого механизма повернуть колеса груженого самосвала или тягача физически невозможно — усилие на рулевом колесе достигало бы сотен килограммов. ГУР снижает это усилие до комфортных 5-10 кг, делая управление легким и точным.

Устройство включает несколько ключевых компонентов. Насос гидроусилителя приводится механическим воздействием от двигателя и создает давление в системе 80-100 бар. Распределитель (или рулевая рейка с интегрированным распределителем) направляет поток жидкости в нужную полость силового цилиндра в зависимости от направления поворота руля. Силовой цилиндр создает усилие, помогающее поворачивать колеса через рулевую трапецию. Бачок служит резервуаром для рабочей жидкости и компенсирует ее расширение при нагреве.

Принцип работы основан на разнице давлений. При повороте рулевого колеса водитель смещает золотник распределителя, который открывает канал подачи жидкости под давлением в одну из полостей силового цилиндра. Жидкость из противоположной полости возвращается в бачок через сливную магистраль. Разница давлений создает усилие на штоке цилиндра, который через рычаги поворачивает колеса. Чем сильнее водитель крутит руль, тем больше открывается канал и тем сильнее помощь от гидроусилителя.

Когда необходима прокачка ГУР: признаки завоздушивания

Воздух в гидравлической системе нарушает нормальную работу усилителя. Гидравлическая жидкость несжимаема и эффективно передает давление, тогда как воздушные пузырьки сжимаются под нагрузкой, делая систему вялой и непредсказуемой.

Симптомы воздуха в гидросистеме

Тяжелое вращение руля — первый признак проблемы. Усилие на рулевом колесе резко возрастает, особенно при попытке повернуть на месте или на малой скорости. Автомобиль управляется так, будто гидроусилителя вообще нет. На ходу руль становится тугим в крайних положениях, требуя значительных физических усилий от водителя.

Посторонние звуки при повороте указывают на завоздушивание. Характерный шум — бульканье или хлюпанье в районе бачка ГУР или под капотом при вращении руля. Это звук воздушных пузырей, перемещающихся по системе. Насос может издавать повышенный шум или вой, особенно на холостых оборотах при повернутых колесах — воздух кавитирует, создавая вибрацию и акустический эффект.

Рывки и толчки при управлении делают движение опасным. Руль поворачивается неравномерно — то легко проваливается, то упирается. Удары передаются на рулевое колесо при проезде неровностей. Автомобиль плохо держит прямую, требует постоянных подруливаний. Все это признаки того, что система нуждается в удалении воздуха.

Пенообразование в бачке ГУР визуально подтверждает наличие воздуха. Открыв крышку бачка, можно увидеть пену на поверхности жидкости или пузыри, поднимающиеся со дна. Жидкость становится мутной, теряет прозрачность. Уровень может колебаться при работающем двигателе — опускаться и подниматься в такт оборотам насоса.

Ситуации, требующие обязательной прокачки

Замена любого компонента гидросистемы обязательно сопровождается прокачкой. После ремонта или замены насоса, рулевой рейки, силового цилиндра, шлангов в систему неизбежно попадает воздух. Даже если вы аккуратно заполняли новую деталь жидкостью перед установкой, полностью избежать завоздушивания не получится. Прокачка гидроусилителя руля КАМАЗ после любого вмешательства — обязательная процедура.

Разгерметизация системы из-за течи требует устранения неисправности и последующей прокачки. Поврежденный шланг, ослабший хомут, изношенный сальник насоса приводят к потере жидкости и подсосу воздуха. После замены масла в ГУР тоже необходимо удалить воздух, особенно если уровень падал ниже минимума.

Длительный простой автомобиля способствует образованию воздушных карманов. Если КАМАЗ не эксплуатировался несколько месяцев, жидкость стекает из верхних точек системы, а освободившийся объем заполняется воздухом. Перед началом эксплуатации после долгого хранения обязательно проверьте систему и при необходимости прокачайте.

Подготовка к прокачке: инструменты и материалы

Для работы потребуется минимальный набор инструментов и расходников. Подготовьте гидравлическую жидкость для системы рулевого управления — обычно используется масло типа Р или ATF Dexron II/III в объеме 3-4 литра с запасом. Проверьте рекомендации производителя для вашей модели — на разных КАМАЗах могут применяться разные типы жидкостей.

Чистая воронка или шприц большого объема помогут аккуратно долить масло в бачок без проливов. Ветошь или чистые тряпки необходимы для вытирания потеков и поддержания чистоты. Перчатки защитят руки от гидравлической жидкости. Фонарик пригодится для осмотра уровня в бачке и проверки системы на течи.

Работы выполняются на ровной площадке с выключенным двигателем на начальном этапе. Убедитесь, что автомобиль надежно зафиксирован стояночным тормозом. Колеса должны быть на земле, а не вывешены — это важно для правильной прокачки системы.

Пошаговая инструкция: как правильно прокачать ГУР на КАМАЗе

Процедура прокачки занимает 20-40 минут в зависимости от степени завоздушивания системы. Следуйте инструкции последовательно, не пропуская этапы.

Этап 1. Проверка уровня и доливка жидкости

Найдите бачок гидроусилителя под капотом — обычно он расположен с левой стороны, рядом с кабиной или на раме. Отверните крышку и проверьте уровень жидкости по меткам на щупе. Уровень должен находиться между отметками MIN и MAX. Если жидкости недостаточно, долейте до верхней метки, используя чистую воронку.

Обратите внимание на состояние жидкости. Она должна быть прозрачной или слегка желтоватой, без темного цвета и посторонних включений. Черная или коричневая жидкость с механическими примесями указывает на износ системы — лучше полностью заменить масло перед прокачкой. Запах гари свидетельствует о перегреве — найдите и устраните причину перед продолжением работ.

Этап 2. Прокачка при неработающем двигателе

Снимите крышку бачка ГУР. Если система была полностью сухой, медленно заливайте жидкость, давая ей время заполнить полости насоса и рулевой машины. Чтобы насос не остался "сухим", можно осторожно покрутить руль — это поможет жидкости заполнить насос.

Важные предупреждения

Этап 3. Прокачка на холостых оборотах

Запустите двигатель и дайте ему прогреться до рабочей температуры на холостом ходу. Прогрев займет 5-10 минут в теплую погоду и до 15 минут зимой. Теплая жидкость менее вязкая, воздух легче выходит из системы. Проверьте уровень в бачке еще раз — при работающем двигателе насос создает давление, уровень может немного измениться.

На холостых оборотах начинайте медленно поворачивать руль влево и вправо, не доходя до упоров на 5-10 градусов. Полный выворот колес при работающем двигателе создает максимальное давление в системе и перегружает насос. Выполните 10-15 циклов поворота, контролируя звук работы насоса. Вой или необычный шум говорят о наличии воздуха — продолжайте прокачку.

Периодически останавливайте двигатель, проверяйте уровень жидкости и доливайте при необходимости. Наблюдайте за бачком при работающем моторе — если видите активное бурление с пузырями, значит воздух продолжает выходить. Когда поверхность жидкости станет спокойной, без пузырей и пены, основная прокачка завершена.

Этап 4. Финальная проверка системы

Заглушите двигатель и оставьте автомобиль на 10-15 минут в покое. Это время нужно, чтобы мелкие пузырьки воздуха поднялись на поверхность. Проверьте уровень — он должен быть стабильным между метками. Долейте до нормы при необходимости.

Запустите двигатель и совершите тестовую поездку. Поворачивайте руль на разных скоростях, проверьте работу ГУР при парковке с полным выворотом колес. Руль должен крутиться легко, без рывков и посторонних звуков. Никаких толчков на рулевом колесе быть не должно. Усилие должно быть одинаковым при повороте влево и вправо.

После поездки заглушите двигатель, дайте системе остыть 15-20 минут и еще раз проверьте уровень жидкости. Если он снизился, долейте до нормы. Осмотрите все соединения на предмет течи — шланги, штуцеры, насос, рулевую рейку. Появление масляных потеков требует устранения — подтяните соединения или замените поврежденные детали.

Особенности прокачки на разных моделях КАМАЗ

Различные модели КАМАЗа имеют нюансы в конструкции рулевого управления, влияющие на процедуру прокачки.

КАМАЗ-43118 и КАМАЗ-65115

Эти модели шасси оснащены интегральным гидроусилителем с распределителем, встроенным в рулевой механизм. КАМАЗ-43118 является полноприводной машиной, КАМАЗ-65115 — заднеприводной. Система имеет два силовых цилиндра — по одному на каждый передний мост. Это усложняет прокачку, так как воздух может скапливаться в обоих цилиндрах.

Как прокачать ГУР на КАМАЗе 65115 правильно? После стандартной процедуры рекомендуется дополнительно вывесить переднюю ось на подъемнике или домкратах (соблюдайте технику безопасности!). С вывешенными колесами выполните еще 10-15 циклов поворота руля от упора до упора при работающем двигателе. Это помогает выгнать остатки воздуха из удаленных силовых цилиндров.

Объем системы на этих моделях составляет около 5-6 литров, поэтому запасайте достаточное количество жидкости. Бачок расположен на левом лонжероне рамы, доступ к нему хороший. Проверьте также состояние фильтра в бачке — забитый фильтр ухудшает работу системы.

КАМАЗ-6520 и КАМАЗ-4310

Самосвалы серии 6520 и армейский полноприводный КАМАЗ-4310 имеют схожую конструкцию ГУР. Особенность — длинные гидравлические магистрали от насоса к рулевому механизму из-за большой колесной базы. Воздух может скапливаться в шлангах, образуя труднодоступные воздушные пробки.

На этих моделях особенно важно выполнять прокачку медленно, с длительными паузами. После каждого цикла поворота выдерживайте 5-7 секунд, давая жидкости заполнить систему полностью. Может потребоваться 2-3 цикла полной прокачки с перерывами в 30-40 минут для выхода всего воздуха.

КАМАЗ-4310 с колесной формулой 6×6 имеет три моста, передний с управляемыми колесами. Конструкция рулевого управления усилена из-за военного применения. Используйте только рекомендованную жидкость — обычно это масло Р с определенными характеристиками по вязкости и температурному диапазону.

Типичные ошибки при прокачке ГУР

Резкое вращение руля при неработающем двигателе — распространенная ошибка. Быстрые движения создают инерцию жидкости, которая может повредить уплотнения в распределителе. Кроме того, воздух выходит хуже при резких движениях. Всегда крутите руль плавно и размеренно.

Недостаточное количество циклов прокачки оставляет воздух в системе. Многие торопятся и прекращают процедуру после 5-7 поворотов, считая, что этого достаточно. На практике требуется минимум 15-20 циклов при выключенном двигателе и еще 10-15 на холостом ходу. Не экономьте время — качественная прокачка избавит от проблем.

Игнорирование контроля уровня жидкости приводит к повторному завоздушиванию. Работающий насос при низком уровне подсасывает воздух из бачка, сводя на нет все усилия. Проверяйте уровень после каждых 5 циклов и обязательно доливайте до максимума.

Прокачка на неисправной системе бессмысленна. Если есть течь из шланга или неисправен насос, никакая прокачка не поможет. Сначала устраните все неисправности, замените поврежденные детали, и только потом прокачивайте систему. Проверьте герметичность всех соединений перед началом работ.

Использование неподходящей жидкости вредит системе. Нельзя смешивать минеральные и синтетические масла, нельзя лить моторное масло или трансмиссионку в ГУР. Используйте только рекомендованные производителем жидкости. Если не уверены, какая жидкость была залита ранее, лучше полностью промыть систему и залить свежую.

Профилактика и обслуживание гидроусилителя

Регулярная проверка уровня жидкости должна стать привычкой. Раз в неделю или перед дальней поездкой открывайте капот и смотрите на уровень в бачке. Своевременное обнаружение утечки предотвратит серьезную поломку. Доливайте жидкость по мере необходимости, не допуская падения ниже минимума.

Замена жидкости ГУР рекомендуется каждые 60-80 тысяч километров или раз в 2-3 года. Старое масло темнеет, теряет свойства, содержит продукты износа. Свежая жидкость продлевает жизнь насосу и всем компонентам системы. При замене обязательно промойте систему свежей жидкостью перед заливкой новой.

Состояние приводного ремня насоса влияет на работу ГУР. Ослабленный ремень проскальзывает, насос не развивает нужное давление. Перетянутый ремень ускоренно изнашивает подшипники насоса. Проверяйте натяжение по методике производителя — обычно прогиб ремня при усилии 4 кг должен составлять 10-15 мм.

Не держите руль в крайних положениях дольше 5 секунд при работающем двигателе. В конечных точках срабатывает предохранительный клапан, перепуская всю жидкость напрямую в бачок. Насос работает с максимальной нагрузкой и перегревается. Это сокращает его ресурс и может привести к выходу из строя.

Зимняя эксплуатация требует особого внимания. Перед началом движения прогрейте двигатель до рабочей температуры. Холодная загустевшая жидкость плохо прокачивается насосом, создавая повышенную нагрузку на всю систему. Первые километры двигайтесь спокойно, без резких маневров, давая гидравлике выйти на рабочий режим.

Заключение

Прокачка ГУР КАМАЗ — несложная процедура, доступная для самостоятельного выполнения. Главное — соблюдать последовательность действий и не торопиться. Правильная прокачка восстанавливает легкость управления, устраняет посторонние звуки и продлевает срок службы компонентов гидросистемы. Регулярное обслуживание и своевременное устранение неисправностей избавят от необходимости частой прокачки. При возникновении сложностей или повторном завоздушивании после прокачки обратитесь к специалистам — возможна скрытая неисправность, требующая профессиональной диагностики.
