Пульты и блоки для крановых установок

Современные крано-манипуляторные установки всё чаще оснащаются системами беспроводного управления, позволяющими оператору контролировать работу техники на расстоянии. Пульт дистанционного управления для КМУ значительно расширяет возможности применения оборудования, повышает безопасность операций и улучшает обзор рабочей зоны. Такие системы становятся стандартным оснащением для большинства современных манипуляторов, используемых в строительстве, логистике и других отраслях промышленности.

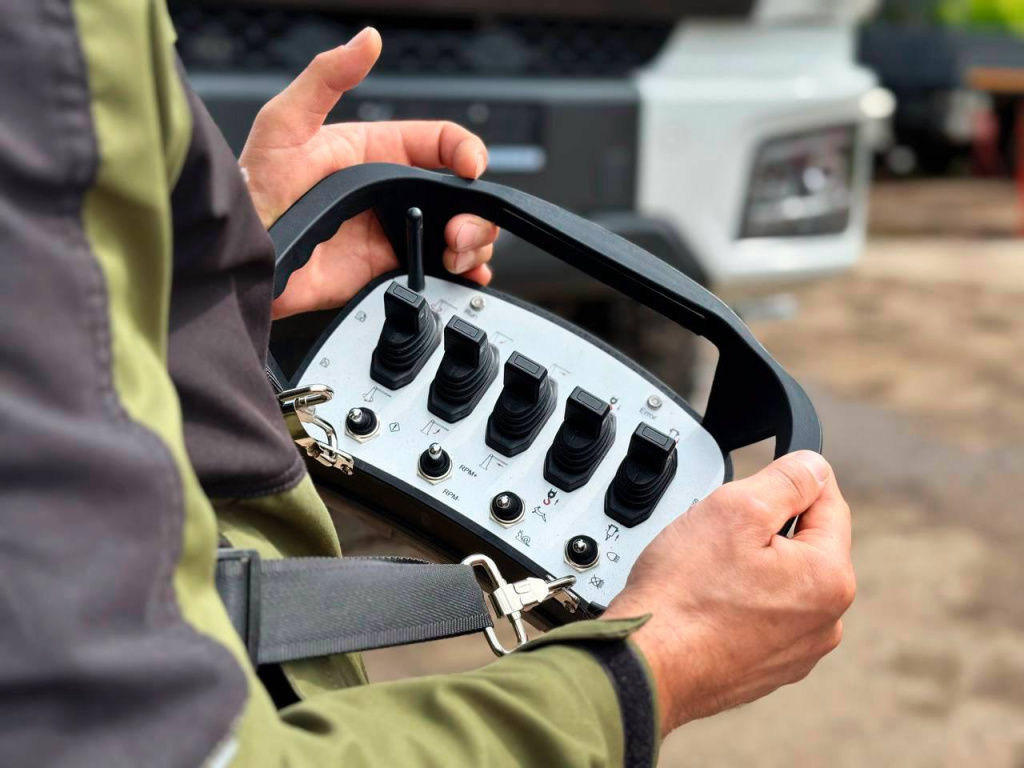

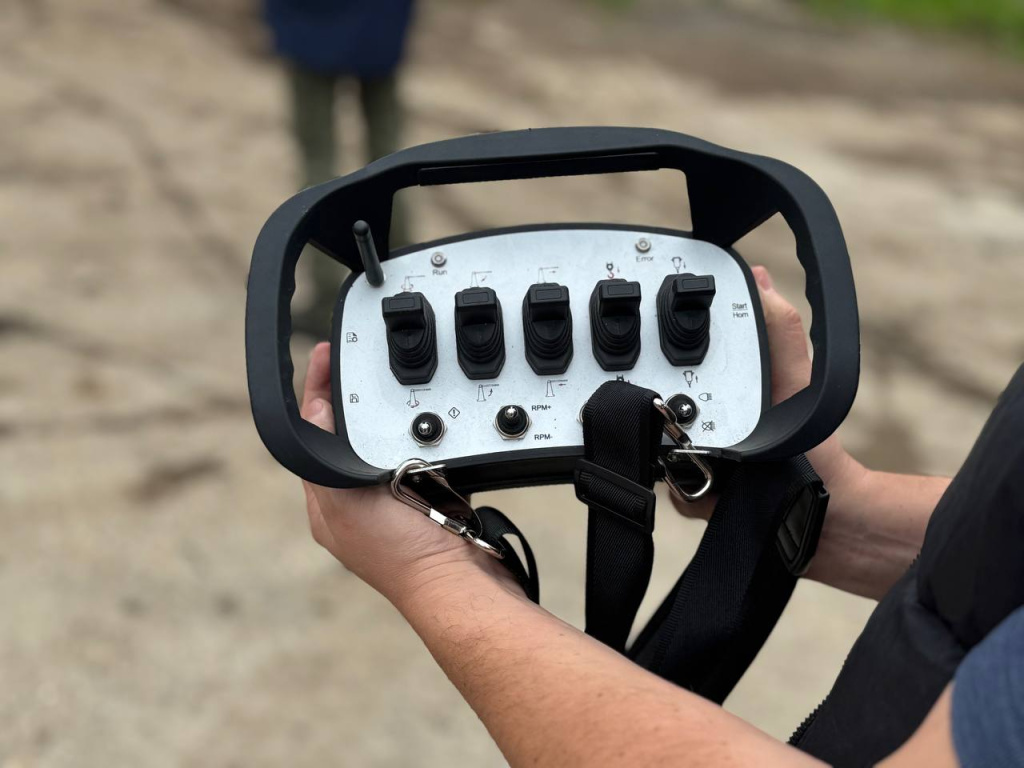

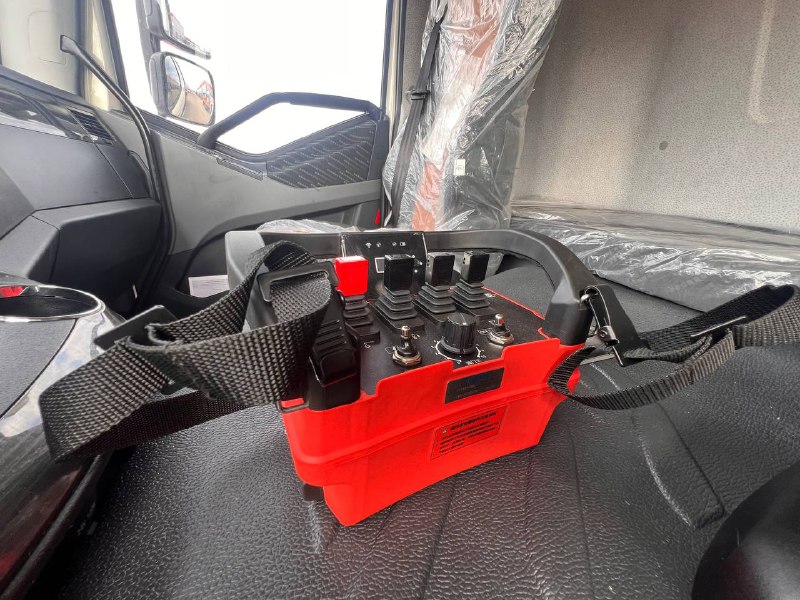

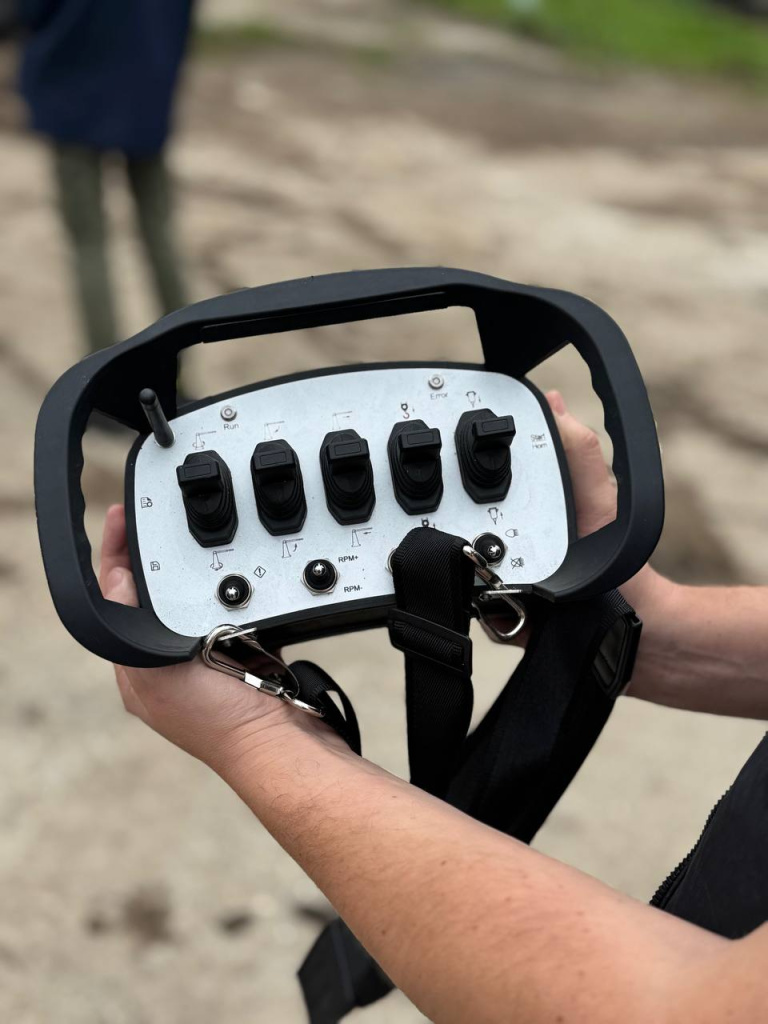

Типы пультов дистанционного управления

Радиоуправление крано-манипуляторными установками реализуется через различные типы систем, каждая из которых имеет свои особенности и область применения. Проводные пульты представляют собой наиболее простое решение, где блок управления соединяется с краном кабелем длиной до пятнадцати метров. Такая конструкция надежна и не требует батарей, однако кабель ограничивает свободу перемещения оператора и может создавать помехи на рабочей площадке. Проводные системы чаще применяются как резервный вариант управления или на стационарных установках.

Беспроводные радиопульты работают на частотах от четырехсот до девятисот мегагерц, обеспечивая дальность действия до ста метров в прямой видимости. Современные системы используют цифровое кодирование сигнала, что исключает возможность случайного управления чужим оборудованием и защищает от радиопомех. Аккумуляторные батареи в пульте обеспечивают работу в течение одной-двух смен без подзарядки. Светодиодные индикаторы информируют оператора о состоянии связи, уровне заряда и активных функциях.

Инфракрасные системы управления используются реже из-за ограниченной дальности действия и необходимости прямой видимости между передатчиком и приемником. Однако такие пульты имеют преимущество в условиях высоких радиопомех, например, на промышленных предприятиях с большим количеством работающего электрооборудования. Дальность инфракрасного управления обычно не превышает тридцати метров, что достаточно для работы в закрытых помещениях или на небольших площадках.

Преимущества использования радиоуправления

Основное преимущество беспроводного управления краном-манипулятором заключается в улучшении обзора рабочей зоны. Оператор может находиться в оптимальной точке наблюдения, видеть груз со всех сторон и контролировать процесс строповки. При управлении из кабины автомобиля обзор ограничен стойками, зеркалами и конструкцией самого манипулятора. Возможность свободно перемещаться вокруг рабочей зоны позволяет выбрать наилучшую позицию для контроля операции и быстро реагировать на изменение ситуации.

Повышение безопасности работ достигается за счет того, что оператор находится на безопасном расстоянии от груза и зоны возможного падения предметов. При работе с нестабильными или опасными грузами это особенно важно. Машинист может быстро отойти в укрытие при возникновении аварийной ситуации, что невозможно при управлении из кабины. Дистанционное управление исключает риск травмирования оператора при разрушении конструкций или обрыве стропов.

Производительность работ увеличивается благодаря сокращению времени на установку и позиционирование груза. Оператор видит место установки непосредственно и может корректировать положение груза без помощи стропальщика, подающего сигналы. Это особенно эффективно при монтажных работах, где требуется точная установка элементов конструкции. Возможность оперативно менять точку наблюдения ускоряет выполнение сложных операций и снижает вероятность ошибок.

Как выбрать пульт для кран-манипулятора

Выбор системы радиоуправления начинается с определения совместимости с конкретной моделью крано-манипуляторной установки. Производители техники часто предлагают собственные решения, оптимизированные под характеристики своих манипуляторов. Универсальные пульты могут работать с различными марками оборудования, но требуют дополнительной настройки и адаптации. Важно убедиться, что выбранная система поддерживает все необходимые функции управления - подъем и опускание стрелы, телескопирование секций, поворот колонны, работу лебедки.

Количество каналов управления определяет функциональность пульта. Базовые модели имеют четыре-шесть каналов для основных движений манипулятора. Расширенные версии предлагают восемь-двенадцать каналов, позволяя управлять дополнительным оборудованием - выносными опорами, гидравлическим захватом, лесным грейфером или другими навесными приспособлениями. Наличие регулировки скорости движений повышает точность управления и плавность работы механизмов.

Эргономика пульта влияет на удобство работы и снижение утомляемости оператора. Рукоятка должна удобно лежать в руке, джойстики и кнопки располагаться в интуитивно понятных местах. Масса пульта обычно составляет от пятисот граммов до полутора килограммов - легкие модели удобнее для длительной работы, но более тяжелые пульты лучше защищены от падений и имеют больший запас прочности. Прорезиненное покрытие предотвращает скольжение в руках и защищает электронику от ударов.

Технические характеристики пультов

Дальность действия радиопульта зависит от мощности передатчика, чувствительности приемника и условий эксплуатации. Большинство систем обеспечивают уверенную работу на расстоянии до ста метров на открытой местности. В условиях городской застройки или внутри промышленных зданий эффективная дальность может сократиться до тридцати-пятидесяти метров из-за экранирующего действия металлоконструкций. Профессиональные системы оснащаются индикатором качества связи, предупреждающим оператора о выходе из зоны уверенного приема.

Время автономной работы от аккумулятора составляет от восьми до шестнадцати часов в зависимости от ёмкости батареи и режима использования. Современные пульты используют литий-ионные аккумуляторы, обеспечивающие стабильное напряжение в течение всего цикла разряда. Быстрая зарядка позволяет восстановить емкость за два-три часа. Некоторые модели комплектуются сменными батарейными блоками, что обеспечивает непрерывную работу при замене разряженного аккумулятора на заряженный.

Защита от воздействия окружающей среды характеризуется степенью IP, указывающей на устойчивость к пыли и влаге. Для эксплуатации на открытых площадках рекомендуются пульты со степенью защиты IP65, выдерживающие дождь и снег. Рабочий температурный диапазон обычно составляет от минус двадцати до плюс пятидесяти градусов, что позволяет использовать оборудование круглогодично. Ударопрочный корпус защищает электронику от падений с высоты до полутора метров.

Обзор популярных моделей пультов

Системы радиоуправления HBC-radiomatic производства Германии считаются эталоном качества и надежности в отрасли. Модели серии Micron обеспечивают работу с любыми типами кранов-манипуляторов благодаря гибкой конфигурации. Пульты имеют от двух до десяти джойстиков, позволяя управлять сложными многофункциональными установками. Система автоматической диагностики обнаруживает неисправности и выводит информацию на дисплей. Стоимость комплекта начинается от двухсот пятидесяти тысяч рублей.

Итальянская компания Hetronic International выпускает радиопульты серии NOVA, отличающиеся компактностью и эргономичным дизайном. Технология частотного скачкообразования защищает от помех и обеспечивает надежную связь в сложных условиях. Пульты имеют модульную конструкцию, позволяющую добавлять дополнительные кнопки и джойстики по мере необходимости. Рабочая температура от минус тридцати до плюс семидесяти градусов делает эти системы пригодными для эксплуатации в любых климатических зонах.

Японские производители Tadano и Unic предлагают фирменные системы управления, специально разработанные для своих крано-манипуляторных установок. Пульты полностью интегрируются с электроникой крана, обеспечивая плавное управление и точную обратную связь. Система безопасности автоматически отключает движения при превышении допустимых нагрузок. Фирменные пульты дороже универсальных аналогов, но гарантируют максимальную совместимость и надежность работы с оборудованием конкретного производителя.

Отечественные системы радиоуправления марки БКУ производятся компаниями в Москве и других регионах России. Эти пульты представляют собой бюджетное решение с базовым функционалом, достаточным для большинства задач. Простота конструкции облегчает обслуживание и ремонт, запасные части доступны и недороги. Отечественные системы хорошо адаптированы к условиям российского климата и требованиям местных стандартов безопасности. Стоимость комплекта составляет от восьмидесяти до ста пятидесяти тысяч рублей.

Установка и настройка пультов

Монтаж системы радиоуправления на кран-манипулятор начинается с установки блока приемника, который размещается в защищенном месте на раме установки. Приемник подключается к гидрораспределителю или электронному блоку управления краном согласно схеме, предоставленной производителем. Важно обеспечить надежное крепление всех кабелей и разъемов, использовать герметичные соединения для защиты от влаги. Антенна приемника устанавливается на максимально возможной высоте для улучшения качества приема сигнала.

Электрическое питание приемника подводится от бортовой сети автомобиля через предохранитель и защитный автомат. Напряжение питания обычно составляет двенадцать или двадцать четыре вольта в зависимости от модели системы и типа шасси. Необходимо проверить правильность полярности подключения и надежность контактов во всех соединениях. Заземление приемника на корпус автомобиля снижает уровень электрических помех и повышает стабильность работы системы.

Программирование пульта включает привязку передатчика к приемнику, настройку соответствия кнопок и джойстиков конкретным функциям крана, калибровку диапазонов движения. Многие современные системы имеют режим автоматического обучения, когда оператор последовательно активирует функции штатной системы управления, а пульт запоминает соответствующие сигналы. Ручная настройка требует знания протоколов связи и программного обеспечения, поэтому часто выполняется специалистами сервисного центра.

Тестирование системы проводится без груза, проверяются все режимы работы манипулятора. Оператор должен убедиться в корректности срабатывания каждой функции, отсутствии задержек и ложных команд. Особое внимание уделяется проверке аварийной остановки - кнопка экстренного останова должна мгновенно блокировать все движения крана. Проверяется работа системы на различных расстояниях от приемника и при разных положениях оператора относительно автомобиля.

Советы эксперта

Опытные специалисты рекомендуют приобретать системы радиоуправления у официальных дилеров производителей крано-манипуляторного оборудования. Это гарантирует совместимость, качество комплектующих и возможность гарантийного обслуживания. Дешевые аналоги сомнительного происхождения могут создавать помехи другому оборудованию и не обеспечивают требуемый уровень безопасности. Экономия на системе управления недопустима, так как от её надежности зависит жизнь людей.

Регулярное техническое обслуживание пульта продлевает срок его службы. Необходимо периодически очищать корпус от грязи и пыли, проверять состояние уплотнений и целостность антенны. Контакты разъемов рекомендуется обрабатывать специальными защитными составами, предотвращающими окисление. Аккумуляторы требуют правильного режима зарядки - не следует допускать полного разряда и перегрева батареи. Хранение запасного комплекта батарей позволяет избежать простоев при выходе из строя основного аккумулятора.

Обучение операторов работе с радиопультом должно включать не только освоение технических навыков управления, но и понимание принципов безопасности. Машинист обязан знать дальность действия системы и признаки ослабления сигнала. Запрещается управлять краном, находясь в зоне возможного падения груза или за пределами видимости рабочей зоны. Перед началом работы оператор должен убедиться в отсутствии других активных передатчиков поблизости, способных создать помехи.

Отзывы клиентов

Владельцы транспортных компаний отмечают, что установка систем дистанционного управления существенно повысила эффективность использования крано-манипуляторных установок. Операторы быстрее выполняют погрузочно-разгрузочные работы благодаря лучшему обзору и возможности контролировать процесс с оптимальной точки. Снижается количество повреждений грузов, так как машинист видит процесс установки и может вовремя скорректировать положение. Клиенты положительно оценивают профессионализм операторов, работающих с беспроводными пультами.

Операторы крано-манипуляторных установок подчеркивают удобство работы с радиопультами в сложных условиях. При разгрузке в узких дворах или на площадках с ограниченным обзором возможность управлять краном, находясь рядом с местом установки груза, значительно упрощает задачу. Машинисты отмечают снижение утомляемости, так как не нужно постоянно поворачивать голову и напрягать зрение, пытаясь разглядеть детали через зеркала и окна кабины. Работа становится менее стрессовой и более комфортной.

Специалисты сервисных центров рекомендуют проводить ежегодную проверку и настройку систем радиоуправления. Со временем могут измениться параметры передачи сигналов, ослабнуть контакты или загрязниться разъемы. Профилактическое обслуживание предотвращает внезапные отказы оборудования в самый неподходящий момент. Стоимость регламентных работ несопоставима с потерями от простоя техники из-за поломки пульта во время выполнения важного заказа.

Заключение

Системы беспроводного управления крано-манипуляторными установками стали неотъемлемой частью современной подъемной техники. Радиопульты повышают безопасность работ, улучшают обзор рабочей зоны и увеличивают производительность операций. Правильный выбор системы управления с учетом специфики эксплуатации, качественная установка и регулярное обслуживание обеспечивают долговременную надежную работу оборудования. Инвестиции в профессиональную систему радиоуправления окупаются за счет повышения эффективности использования крана-манипулятора и снижения рисков аварийных ситуаций.
