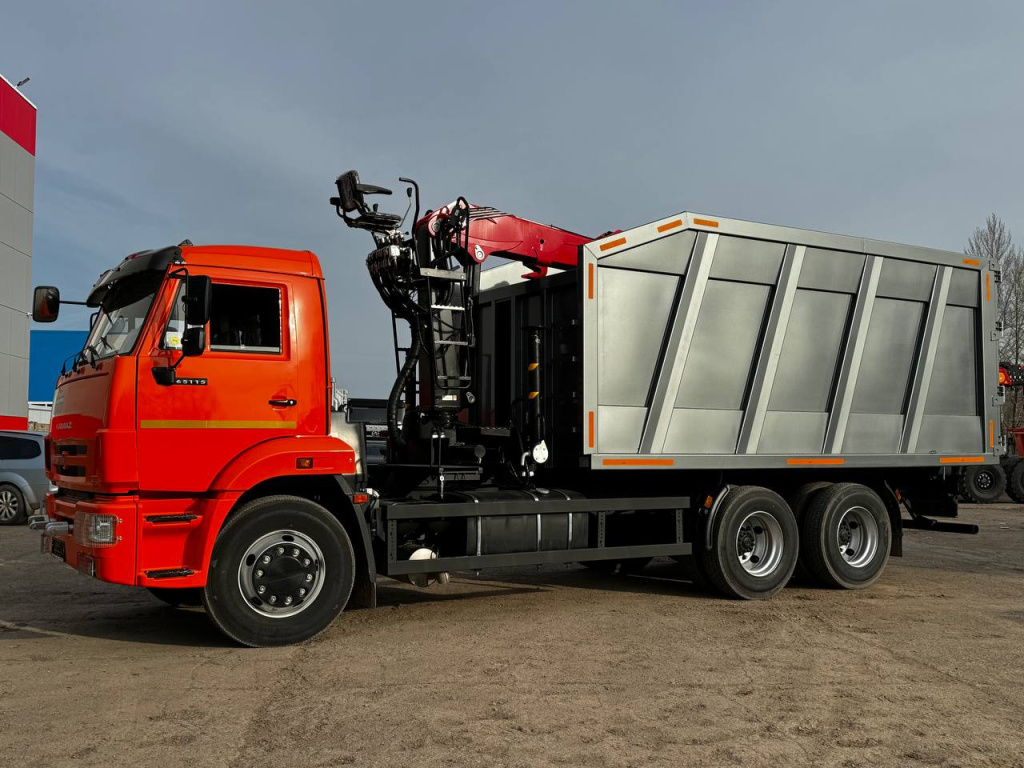

Ломовоз с КМУ Palfinger VM10LM на базе КАМАЗ 6520 — это тяжёлый металловоз-самосвал колесной формулы 6×4 с усиленным кузовом большого объёма и грейферным манипулятором для погрузки и перевозки металлолома и других тяжёлых отходов. Конфигурация ориентирована на максимальную производительность: за счёт большого объёма кузова и гидроманипулятора с грейфером машина способна за минимальное количество рейсов вывозить значительный объём лома, снижая транспортные расходы предприятия.
Назначение спецтехники
Ломовоз Palfinger VM10LM на шасси КАМАЗ 6520 относится к специализированной технике для заготовки и вывоза металлолома, металлических отходов, крупного строительного мусора и других тяжёлых материалов. Конструкция сочетает самосвальный кузов повышенной прочности и гидравлический манипулятор с грейферным захватом, что позволяет выполнять весь цикл работ: сбор, погрузку, транспортировку и разгрузку без привлечения дополнительных кранов и погрузчиков.
Основная цель такой машины — дать переработчикам лома, строительным и промышленным компаниям универсальный инструмент, способный работать как на площадках заготовки металлолома, так и на промышленных территориях и в городских условиях. При этом шасси КАМАЗ 6520 обеспечивает необходимый запас грузоподъёмности и прочности для перевозки тяжёлого груза, а КМУ Palfinger VM10LM отвечает за эффективную работу с ломом различной фракции и формы.
Шасси КАМАЗ 6520: грузовой потенциал
В качестве грузовика используется трёхосное шасси КАМАЗ 6520 с колесной формулой 6×4, традиционно применяемое для тяжёлых самосвалов и металловозов. Эта платформа рассчитана на значительную массу и высокие нагрузки на заднюю тележку, что критично для техники, работающей с плотным и тяжёлым металлоломом.
Шасси 6520 в типичных исполнениях для металловозов имеет:
- колёсную формулу 6×4;
- дизельный двигатель мощностью порядка 400 л.с. (семейства КАМАЗ-740 или Cummins/ЯМЗ в зависимости от версии);
- механическую коробку передач ZF16 или аналогичного класса;
- топливный бак около 350 л;
- отсутствие спального места, так как техника рассчитана прежде всего на работу в пределах маршрутов заготовки и переработки, а не на длительные магистральные рейсы (также доступны комплектации со спальным местом).
Такая конфигурация обеспечивает достаточную тягу для движения с полной загрузкой металловоза (полная масса может достигать 29–30 т и более в зависимости от конкретной спецификации) и устойчивую работу при частых циклах разгона и торможения, характерных для городских и пригородных маршрутов.

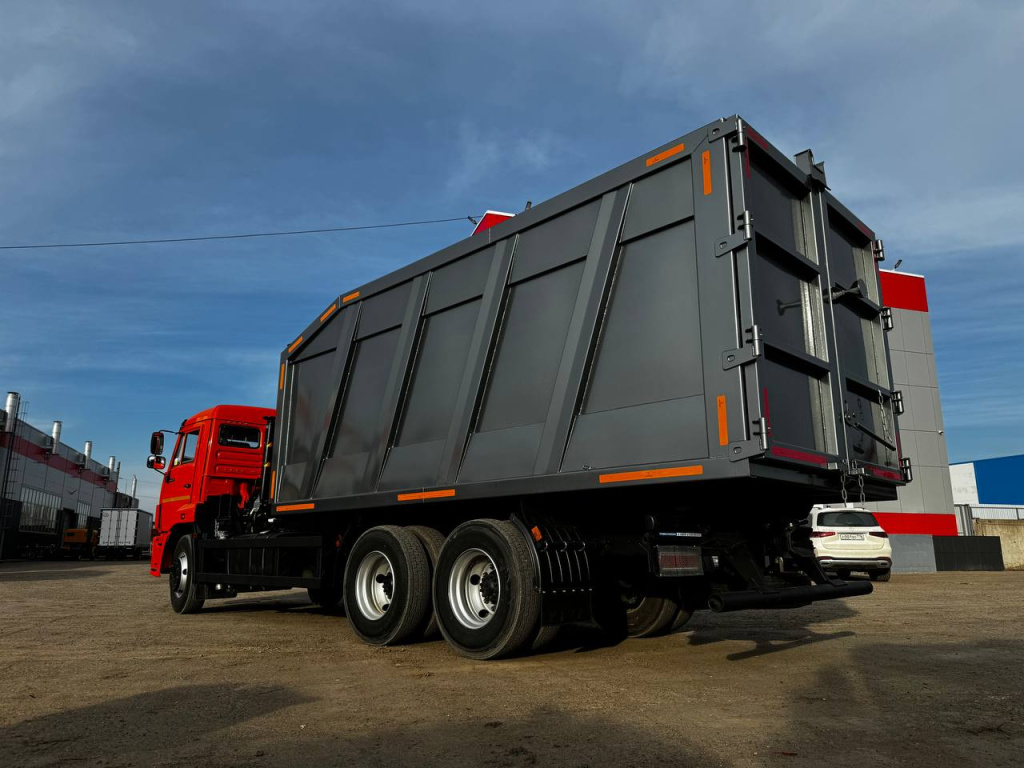

Кузов ломовоза: объём и конструкция
Кузов ломовоза на базе КАМАЗ 6520 выполняется как усиленная надстройка с большим внутренним объёмом, рассчитанная на работу с агрессивным по механическим нагрузкам грузом. Для типовых металловозов на 6520 объём кузова составляет около 30 м³, что позволяет за один рейс вывозить значительный объём металлолома средней фракции.
Ключевые особенности кузова металловоза:
- высокая прямоугольная или полуцилиндрическая форма с глухими боковыми бортами и усиленным передним щитом;
- усиленное дно и борта, как правило, из низколегированной стали 09Г2С или S500 с толщиной днища порядка 6 мм и бортов около 4 мм;
- задний борт распашного типа или специализированная конструкция под разгрузку назад с большим углом подъёма платформы (до 45–50°);
- цельный надрамник под установку гидроманипулятора за кабиной.
Такое исполнение обеспечивает устойчивость к ударным нагрузкам от падающего металлолома, трения острых кусков и многократных циклов разгрузки. Большой объём кузова и его форма приспособлены под неоднородный тяжёлый груз, чтобы максимально заполнить пространство без существенных «потерь» объёма.

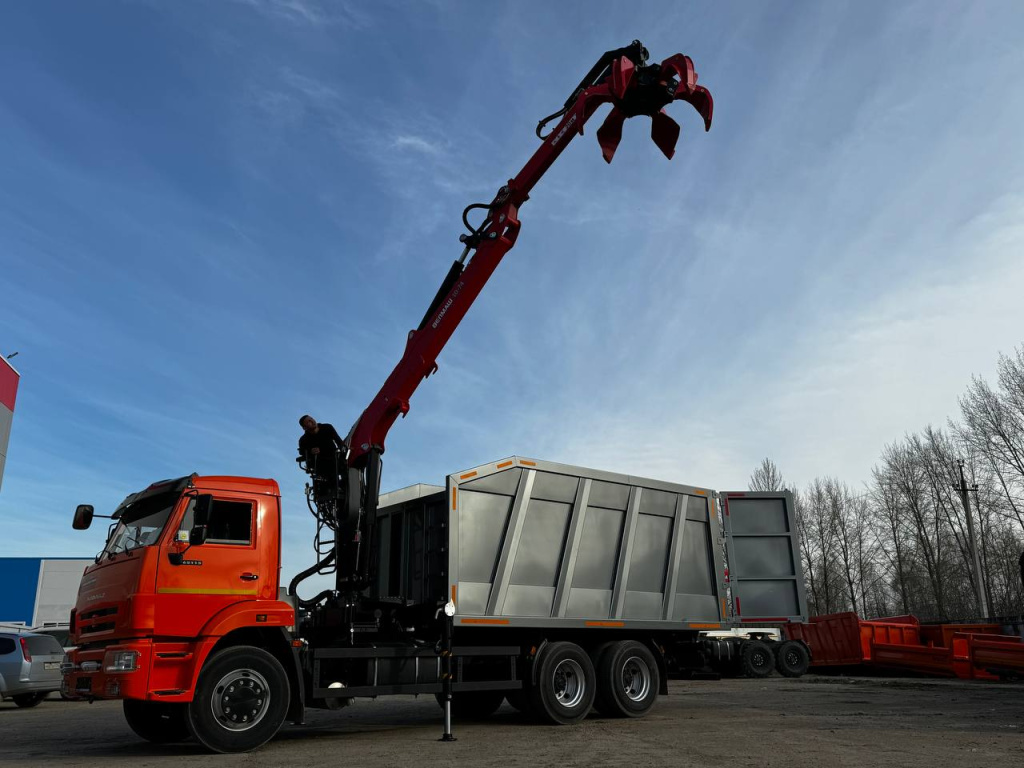

Кран-манипулятор Palfinger VM10LM: характеристики
КМУ Palfinger VM10LM (линейка Велмаш/Palfinger) относится к специализированным ломовозным гидроманипуляторам с грейферным захватом, ориентированным на работу с металлоломом.
По типовым данным для VM10LM:
- максимальная грузоподъёмность — около 3 300 кг;
- грузоподъёмность на максимальном вылете (примерно 7,4 м) — около 1 350 кг;
- грузовой момент — порядка 10 т·м;
- максимальный вылет стрелы — около 7,4 м;
- угол поворота колонны — 425°;
- типичный монтаж — за кабиной, с обслуживанием зоны вокруг кузова.
Сочетание грузового момента и вылета стрелы позволяет уверенно работать с крупными кусками металлолома, тяжёлыми пакетами вторсырья, демонтированными конструкциями и крупнофракционным строительным мусором, поднимая их из «кучи» в кузов или из кузова на площадку переработки. При этом манипулятор рассчитан на режим постоянной интенсивной работы, типичный для заготовки лома.

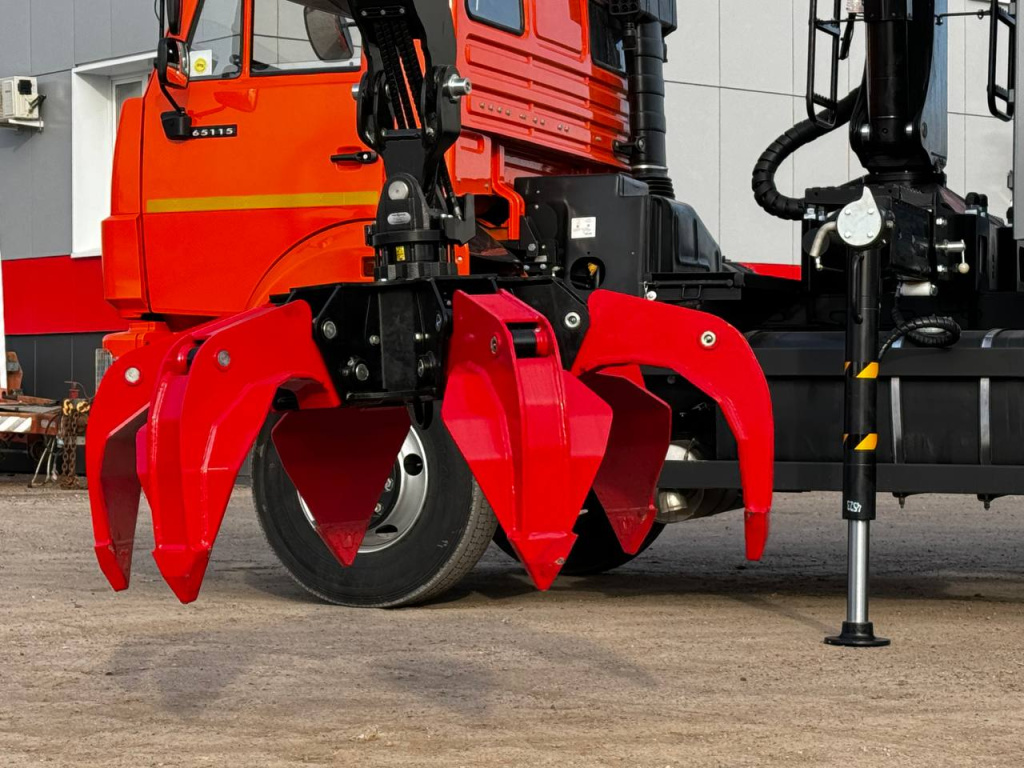

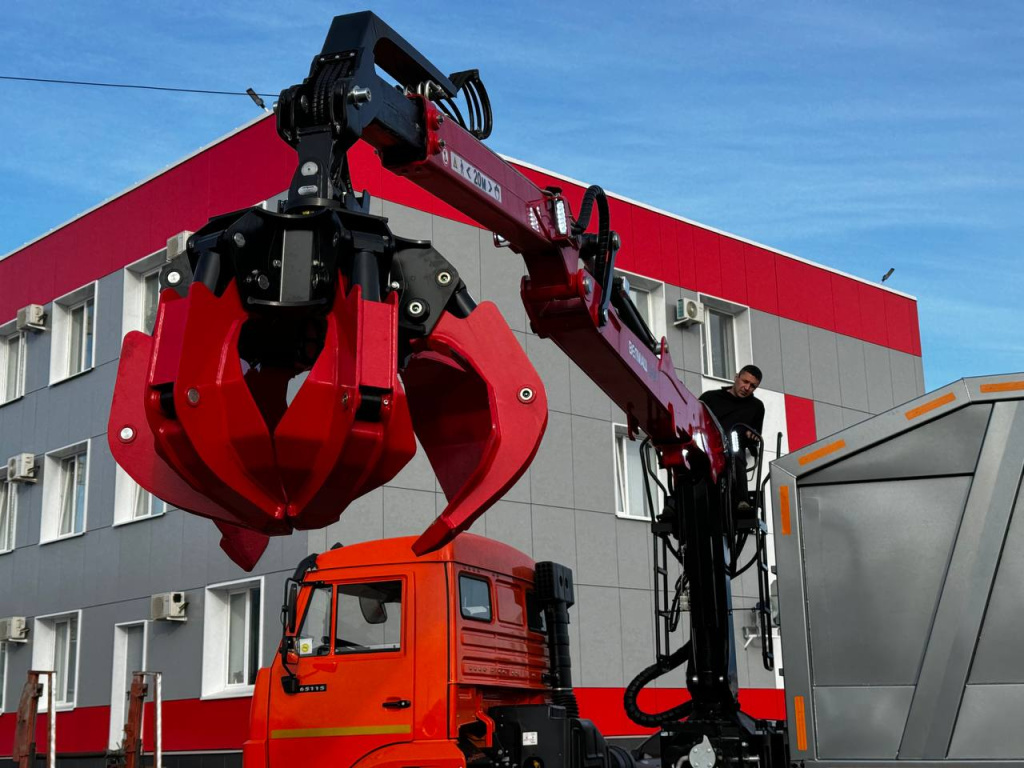

Грейферный захват и цикл работы
Ключевой рабочий орган КМУ VM10LM — многолепестковый грейферный захват, адаптированный именно под лом. Конструкция лепестков и гидравлический привод обеспечивают надёжное захватывание металлических отходов разной формы: от мелкого лома до крупногабаритных кусков и элементов конструкций.
Типичный рабочий цикл ломовоза:
- подъезд к площадке или куче металлолома;
- установка машины и выдвижение опор (аутригеров) для обеспечения устойчивости;
- работа манипулятором с грейфером по захвату лома и укладке его в кузов слоями;
- транспортировка лома на перерабатывающее предприятие или промежуточную базу;
- разгрузка путём опрокидывания кузова и, при необходимости, дополнительная выгрузка грейфером.
За счёт использования грейфера отпадает необходимость в бригаде грузчиков и дополнительной погрузочной технике, что снижает операционные затраты и ускоряет оборот рейсов.
Опорный контур и устойчивость
Для безопасной работы с тяжёлым ломом на большом вылете стрелы КМУ Palfinger VM10LM комплектуется гидравлическими выдвижными опорами (аутригерами). Опоры формируют расширенный опорный контур вокруг шасси, что критично при подъёме крупных кусков металла и работе с максимальной грузоподъёмностью грейфера.
Размах аутригеров и их конфигурация подбираются так, чтобы обеспечить устойчивость шасси КАМАЗ 6520 при работе манипулятора вокруг кузова, учитывая высокую погрузочную высоту и большой момент от массы лома. При корректной установке и соблюдении карты грузоподъёмности уменьшается риск опрокидывания и чрезмерных деформаций рамы.
Производительность и экономический эффект
Главная задача ломовоза КАМАЗ 6520 с Palfinger VM10LM — максимально сократить время одного цикла «погрузка–перевозка–разгрузка» и уменьшить количество рейсов.
Основные факторы производительности:
- большой объём кузова (порядка 30 м³) позволяет забирать крупные партии лома за один рейс;
- грузовые характеристики КМУ и грейфера обеспечивают быструю погрузку без использования сторонней техники;
- усиленный кузов и шасси позволяют работать с тяжёлым ломом без критичного снижения ресурса при соблюдении регламента обслуживания.
В результате снижаются затраты на топливо и персонал, уменьшается количество машин в парке, необходимых для решения того же объёма задач по вывозу металлолома. Для компаний, специализирующихся на заготовке и переработке вторсырья, это напрямую влияет на окупаемость техники.
Области применения
Ломовоз Palfinger VM10LM на базе КАМАЗ 6520 используется в нескольких ключевых сегментах.
Основные направления:
- Пункты приёма металлолома и металлобазы: сбор металла от различных поставщиков и вывоз крупных партий на переработку.
- Промышленные предприятия: уборка и вывоз металлоотходов, демонтированного оборудования и конструкций.
- Строительные и демонтажные компании: вывоз тяжёлого строительного мусора, металлоконструкций, арматуры, элементов зданий после разборки.
- Муниципальные и подрядные структуры: ликвидация несанкционированных свалок металлолома и крупногабаритного мусора.
Благодаря сочетанию мощного шасси и специализированного манипулятора с грейфером техника эффективна как в городской среде, так и на промзонах и удалённых площадках.
Преимущества ломовоза КАМАЗ 6520 с КМУ Palfinger VM10LM
У такой конфигурации есть несколько важных преимуществ для владельца.
Ключевые плюсы:
- Высокая производительность: большой объём кузова и мощная КМУ с грейфером снижают количество рейсов и время погрузки.
- Универсальность: машина полностью закрывает цикл «сбор–погрузка–перевозка–разгрузка» без привлечения дополнительной техники.
- Надёжность: шасси КАМАЗ 6520 и гидравлический манипулятор Palfinger/ВЕЛМАШ VM-серии зарекомендовали себя в тяжёлых условиях эксплуатации.
- Снижение затрат на персонал: не требуется отдельная бригада грузчиков и стропальщиков, основной объём работ выполняет оператор КМУ.
- Адаптация под задачи: возможна настройка объёма кузова, толщины металла, конфигурации грейфера и дополнительных опций (ограждения, лестницы, освещение).
Особенности и требования к эксплуатации
Работа ломовоза предъявляет повышенные требования к обслуживанию и квалификации персонала.
Важные моменты:
- Регулярное обслуживание гидросистемы КМУ и грейфера необходимо из-за постоянных ударных нагрузок и работы в агрессивной среде.
- Контроль состояния кузова (швы, коррозия, деформации) обязателен, так как металл подвергается постоянному абразивному износу и ударам.
- Оператор должен иметь навыки работы с грейферной техникой и знание особенностей переработки лома, чтобы минимизировать риск повреждения узлов и нарушений техники безопасности.
При соблюдении этих условий ломовоз демонстрирует высокий ресурс и оправдывает вложения за счёт стабильной работы в тяжёлых режимах.
Часто задаваемые вопросы
Он оптимален для заготовки и вывоза металлолома, металлических отходов и тяжёлого строительного мусора, когда требуется совмещать погрузку грейфером и перевозку в одном автомобиле.
Для металловозов на базе КАМАЗ 6520 обычно применяется кузов объёмом около 30 м³, что позволяет эффективно загружать и перевозить крупные партии лома.
VM10LM рассчитан именно на работу с ломом и комплектуется многолепестковым грейфером, который захватывает сыпучий и неоднородный по форме металлический груз, тогда как крюковые КМУ работают преимущественно с грузами на стропах.
Как правило, нет: гидроманипулятор с грейфером полностью выполняет погрузку и частично может помочь при разгрузке, что устраняет необходимость в дополнительном погрузчике на площадке.
Кузов выполняется из усиленной стали (например, 09Г2С) с увеличенной толщиной днища и бортов, что позволяет выдерживать многократные ударные и абразивные нагрузки при ежедневной работе с металлоломом.
Да, ломовозы на базе 6×4 применяются и в городе: достаточно соблюдать габаритные ограничения и маршрутизацию, при этом манёвренности 6520 достаточно для въезда на промплощадки, разборы и базы металлолома.
Регламент обслуживания зависит от наработки, но при интенсивной работе с ломом требуется регулярная проверка гидролиний, шарниров, ротатора и лепестков грейфера, с сокращёнными интервалами по сравнению с «мягкими» режимами эксплуатации.
Да, большой объём кузова и грейферный захват позволяют эффективно работать как с тяжёлым, так и с относительно лёгким ломом, главное — правильно заполнять кузов и не превышать допустимую массу.
Один ломовоз с КМУ заменяет связку «самосвал + погрузчик + бригада», сокращая расходы на топливо, персонал и время погрузки; количество рейсов снижается за счёт большого объёма кузова.
Оператор должен иметь квалификацию для работы с гидроманипулятором и грейфером, знать карты грузоподъёмности и правила техники безопасности при работе с металлоломом и тяжёлыми грузами.
