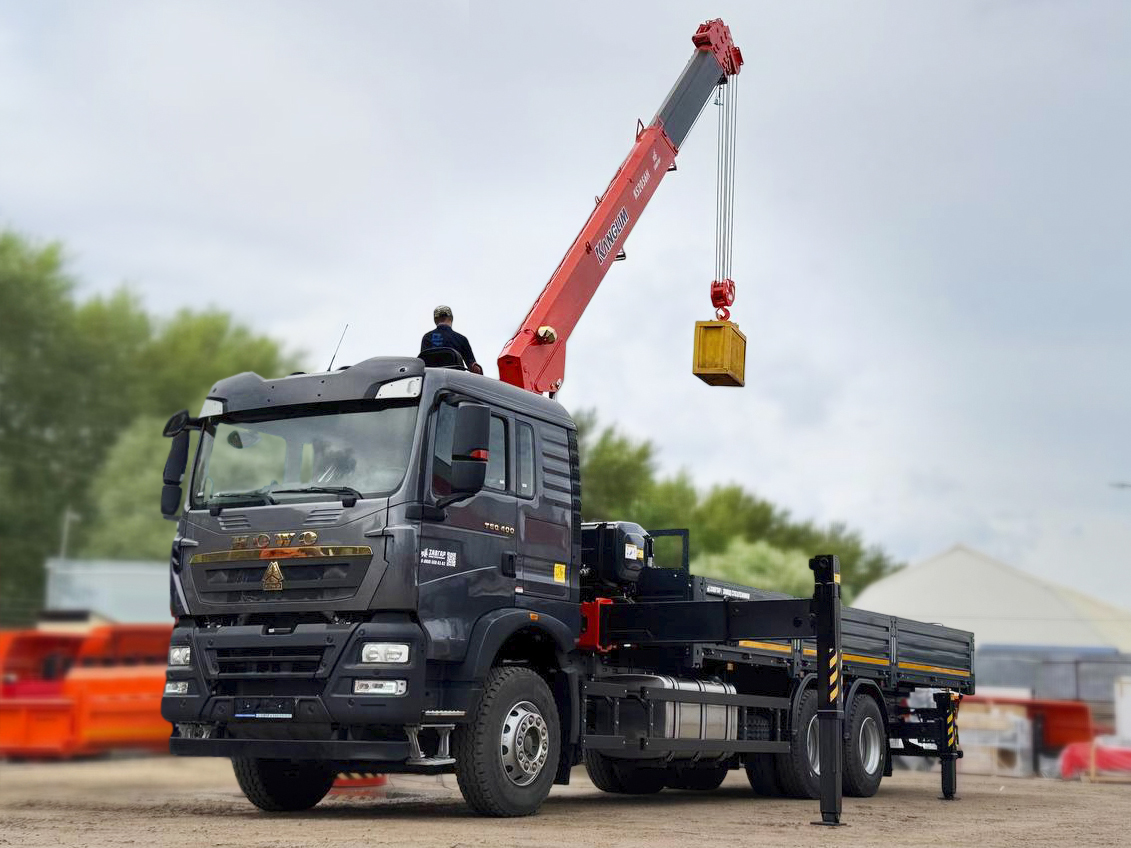

Краны-манипуляторы (КМУ): виды, классификации и особенности

Что такое краны-манипуляторы (КМУ)?

Кран-манипулятор (КМУ) — это крано-манипуляторная установка, представляющая собой специализированное грузоподъемное оборудование, смонтированное на шасси грузового автомобиля или другой транспортной платформы. Основное преимущество КМУ заключается в универсальности техники, работающей по принципу «сам гружу, сам везу». Это транспортное средство способно самостоятельно выполнять погрузку и разгрузку груза без привлечения дополнительной спецтехники, что существенно оптимизирует логистические процессы и сокращает финансовые затраты.

Устройство крана-манипулятора состоит из нескольких ключевых элементов: стрела с системой выдвижения секций, механизм поворота, устройство захвата груза (крюк, захваты или другие специальные приспособления), гидравлическая система управления и опорная рама. Все компоненты установлены на грузовой платформе автомобиля, что обеспечивает высокую мобильность оборудования. КМУ устанавливается либо за кабиной водителя, либо в задней части кузова грузовика в зависимости от специфики выполняемых задач.

Важно понимать различие между краном-манипулятором и гидроманипулятором. Классический кран-манипулятор оснащен тросовой системой с крюковой подвеской и лебедкой, что позволяет работать с упакованными грузами, металлоконструкциями, паллетами. Гидроманипулятор же имеет жесткую шарнирно-сочлененную конструкцию стрелы с гидравлическим приводом и специализированными захватами — грейферами, что позволяет ему работать с навалочными материалами, лесом, металлоломом. Обе разновидности спецтехники используются в различных отраслях промышленности.

Применение КМУ охватывает широкий спектр областей: строительство и монтаж конструкций, лесная промышленность, коммунальная сфера, транспортировка оборудования, складская логистика. Благодаря компактности и маневренности манипуляторы эффективно работают на ограниченных площадках, в городских условиях, где использование крупногабаритных автокранов затруднено или невозможно.

Основные функции и преимущества КМУ

Краны-манипуляторы обладают множеством функциональных возможностей, которые делают их незаменимыми в современной логистике и строительстве. Основная функция КМУ — подъем и перемещение грузов различной массы на определенную высоту и расстояние. Манипулятор способен поднимать груз, перемещать его в горизонтальной и вертикальной плоскостях, точно позиционировать в нужном месте и аккуратно опускать. Система позволяет выполнять погрузочно-разгрузочные операции с материалами разного типа — от строительных блоков до металлоконструкций и лесоматериалов.

Преимущества использования кранов-манипуляторов многочисленны и существенны для бизнеса. Во-первых, высокая универсальность — одна машина совмещает функции транспортного средства и грузоподъемного оборудования, что исключает необходимость аренды или покупки двух разных видов техники. Во-вторых, компактность и мобильность позволяют работать в стесненных условиях — на узких улицах, строительных площадках с ограниченным пространством, во дворах жилых домов. Манипулятор быстро перемещается между объектами, не требует длительной подготовки к работе.

Важным преимуществом является экономическая эффективность. Использование КМУ сокращает время на погрузку и разгрузку материалов, уменьшает количество задействованного персонала — достаточно одного квалифицированного оператора. Это снижает общую стоимость логистических операций, ускоряет выполнение работ. Современные модели манипуляторов оснащены точными системами управления, что обеспечивает безопасность и аккуратность при работе с хрупкими или дорогостоящими грузами.

Гидравлические системы современных КМУ обеспечивают плавность движений стрелы, точность позиционирования груза, возможность работать под различными углами. Манипуляторы способны переносить грузы через препятствия, поднимать материалы на этажи строящихся зданий, работать в условиях, где другая техника бессильна. Дополнительное оборудование — различные типы захватов, удлинители стрелы, специализированные грузозахватные устройства — расширяют функциональность техники, позволяя адаптировать её под конкретные задачи.

Классификация КМУ

Существует обширная классификация кранов-манипуляторов по различным параметрам. Понимание этих категорий важно для правильного выбора оборудования под конкретные задачи и условия эксплуатации.

По конструктивным особенностям

Конструктивные особенности КМУ определяют их возможности, область применения и эффективность в разных условиях работы.

Телескопические манипуляторы

Телескопические манипуляторы оснащены стрелой, состоящей из нескольких секций, которые выдвигаются подобно телескопу. Механизм выдвижения последовательный, секции выдвигаются одна за другой в определенном порядке.

Преимущества телескопических КМУ включают высокую производительность, плавную подачу крюка к грузу, оптимальное распределение нагрузки между осями автомобиля при работе. Стрела располагается вдоль оси машины над кузовом или кабиной, что не препятствует движению. Телескопическая конструкция идеально подходит для работы с тяжелыми компактными грузами, требующих точного позиционирования — металлопрокат, оборудование, строительные блоки.

Недостатком является ограничение по высоте перевозимого груза — стрела в транспортном положении занимает место над кузовом. Также телескопический манипулятор не всегда может обеспечить погрузку с переносом материалов через высокие препятствия, так как траектория движения крюка более ограничена по сравнению с сочлененными моделями.

Сочлененные манипуляторы

Сочлененные (шарнирно-сочлененные или Z-образные) манипуляторы имеют стрелу, состоящую из нескольких частей, соединенных шарнирами. В сложенном состоянии секции располагаются компактно, обычно поперек оси автомобиля. Регулируя углы между секциями, оператор получает исключительную гибкость в позиционировании груза.

Ключевое преимущество сочлененных КМУ — высокая маневренность и возможность работать в сложных условиях. Манипулятор этого типа способен подавать груз через препятствия, обходить строительные конструкции, работать через оконные проемы, поднимать материалы на разные этажи зданий. В сложенном состоянии стрела не препятствует использованию кузова, позволяя перевозить высокие грузы. Сочлененная конструкция незаменима при работе в ограниченном пространстве, где требуется точная подача груза под различными углами.

Важно учитывать, что Z-образные манипуляторы требуют установки на мощное шасси, так как конструкция создает значительную нагрузку на раму автомобиля. Это влияет на общую стоимость техники. При раскладывании стрелы может потребоваться дополнительное пространство вокруг машины, что нужно учитывать при планировании работ.

Гусеничные манипуляторы

Гусеничные манипуляторы устанавливаются на гусеничное шасси, что обеспечивает исключительную проходимость и устойчивость на сложных рельефах. Данный тип техники используется преимущественно в условиях бездорожья, на строительных площадках с рыхлым или неровным грунтом, в лесной промышленности, при работе на заболоченной местности.

Гусеничное шасси распределяет массу машины на большую площадь опоры, что предотвращает проседание в мягкий грунт и обеспечивает стабильность при подъеме тяжелых грузов. Такие манипуляторы обладают отличной устойчивостью и могут работать на склонах, что недоступно колесной технике. Недостатком является меньшая мобильность — гусеничная техника медленнее перемещается между объектами, создает большую нагрузку на дорожное покрытие, что ограничивает ее использование в городских условиях.

По назначению

Классификация по назначению определяет специализацию КМУ для конкретных отраслей и типов выполняемых работ.

Строительные манипуляторы

Строительные манипуляторы предназначены для работы на строительных площадках и объектах. Они оснащены мощными стрелами, способными поднимать тяжелые строительные материалы — бетонные блоки, металлические балки, кирпичные поддоны, панели, арматуру. Конструкция строительных КМУ рассчитана на интенсивную эксплуатацию в условиях запыленности, частых циклов загрузки-разгрузки.

Строительные манипуляторы часто комплектуются универсальными крюками, позволяющими работать с различными типами строительных грузов. Важными параметрами являются достаточный вылет стрелы (до 15-20 метров) для подачи материалов на верхние этажи, высокая грузоподъемность (от 3 до 15 тонн в зависимости от модели) и надежная система управления. Монтаж конструкций, подача материалов, установка оборудования — основные задачи строительных КМУ.

Лесные манипуляторы

Лесные манипуляторы (лесовозы, сортиментовозы) специально разработаны для работы в лесной промышленности. Они оснащены усиленной конструкцией стрелы, специальными захватами для работы с бревнами, ротаторами для поворота груза. Кузов лесного манипулятора имеет коники для фиксации лесоматериалов, защитный щит, ограждающий кабину от возможного смещения груза.

Особенность лесных КМУ — способность работать с длинномерными грузами (до 6 метров), высокая производительность при погрузке и разгрузке древесины, устойчивость к тяжелым условиям эксплуатации. Грейферные захваты позволяют надежно удерживать бревна различного диаметра, быстро выполнять погрузочные операции. Лесные манипуляторы устанавливаются на мощные полноприводные шасси, обеспечивающие проходимость по лесным дорогам.

Коммунальные манипуляторы

Коммунальные манипуляторы используются для выполнения различных задач в жилищно-коммунальном хозяйстве. Компактность и маневренность — ключевые требования к данному типу техники, так как работа часто ведется в стесненных городских условиях, во дворах, на узких улицах. Коммунальная техника решает широкий спектр задач: установка и демонтаж рекламных конструкций, ремонт и обслуживание инженерных сетей, уборка территорий, вывоз крупногабаритного мусора.

Коммунальные КМУ обычно имеют меньшую грузоподъемность по сравнению со строительными или лесными моделями (до 5 тонн), но отличаются универсальностью и возможностью быстрой смены навесного оборудования. Манипуляторы этого типа часто комплектуются люльками для работы на высоте, различными захватами, дополнительными приспособлениями для выполнения специфических задач.

По грузоподъемности

Классификация КМУ по грузоподъемности является одним из основных критериев выбора техники. Грузоподъемность определяет максимальную массу груза, которую манипулятор может безопасно поднять и переместить. Важно понимать, что реальная грузоподъемность зависит от вылета стрелы — чем больше расстояние от оси поворота до груза, тем меньше масса, которую можно поднять.

Легкие КМУ (микро-краноманипуляторные установки) способны работать с грузами массой до 1-2 тонн. Грузовой момент таких установок составляет менее 4 тонно-метров. Легкие манипуляторы устанавливаются на малотоннажные автомобили (например, ГАЗель, легкие грузовики), используются для перевозки небольших грузов, работы в городских условиях, доставки товаров. Компактность и экономичность — главные преимущества данной категории.

Средние КМУ представляют наиболее популярный сегмент и способны работать с грузами от 2 до 10 тонн. Грузовой момент средних манипуляторов находится в диапазоне от 4 до 30 тонно-метров. Данная техника устанавливается на стандартные грузовые автомобили средней грузоподъемности (КАМАЗ, УРАЛ, FAW, SHACMAN). Средние КМУ являются универсальным решением для большинства задач в строительстве, промышленности, коммунальной сфере.

Тяжелые КМУ предназначены для работы с особо тяжелыми грузами массой свыше 10 тонн. Грузовой момент тяжелых установок превышает 30 тонно-метров и может достигать 150 тонно-метров. Такие манипуляторы требуют установки на мощные многоосные шасси, используются в специализированных отраслях — тяжелое машиностроение, монтаж крупногабаритного оборудования, портовые работы, специальные промышленные объекты.

Необходимо отметить, что единой мировой классификации по грузовому моменту не существует — каждый производитель может использовать собственные критерии. Например, австрийская компания Palfinger относит к легким КМУ установки до 3,9 тм, к средним — до 29,9 тм, к тяжелым — до 150 тм. Шведский производитель Hiab использует другие показатели: легкие — до 10 тм, средние — до 22 тм, тяжелые — свыше 22 тм.

По типу стрелы

Тип стрелы манипулятора определяет характер движения груза, особенности работы и сферу эффективного применения техники.

Ломаные (сочлененные) КМУ

Ломаные или Z-образные КМУ имеют стрелу, состоящую из нескольких колен, соединенных шарнирами. Такая конструкция обеспечивает исключительную гибкость в работе — манипулятор может подавать груз под различными углами, обходить препятствия, работать через проемы. В сложенном виде стрела компактно располагается поперек оси автомобиля, не занимая пространство над кузовом.

Z-образные манипуляторы эффективны при работе с крупногабаритными грузами в условиях ограниченного пространства. Они способны поднимать материалы на этажи строящихся зданий, подавать грузы через заборы и другие препятствия, работать в стесненных условиях. Данная конструкция популярна в Европе, где строительство часто ведется в плотной городской застройке с ограниченным пространством для маневра техники.

Телескопические КМУ

Телескопические или L-образные КМУ оснащены прямой стрелой с выдвижными секциями и тросово-крюковой подвеской. В транспортном положении стрела располагается вдоль оси автомобиля над кузовом или кабиной. Телескопическая конструкция обеспечивает равномерное распределение массы между осями грузовика, высокую производительность при больших вылетах (6-8 метров и более).

L-образные манипуляторы обеспечивают точное позиционирование груза благодаря тросовой системе, способны работать под мостами и в узких туннелях, поднимать грузы выше точки крепления стрелы и опускать ниже уровня земли (в траншеи, котлованы, колодцы). Данный тип популярен в Северной Америке и Азии, эффективен при работе с тяжелыми компактными грузами, требующих точной подачи.

По типу монтажа

Способ установки КМУ на шасси влияет на распределение нагрузки, функциональные возможности и область применения техники.

Бортовые КМУ

Бортовые КМУ представляют наиболее распространенный тип манипуляторов. Установка монтируется на стандартный бортовой грузовой автомобиль — либо за кабиной, либо в задней части кузова. Передняя установка (за кабиной) обеспечивает оптимальную развесовку по осям автомобиля, позволяет перевозить длинномерные грузы, предоставляет хороший обзор оператору. Задняя установка расширяет радиус захвата груза, позволяет работать в условиях, когда подъезд возможен только задним ходом.

Бортовые манипуляторы универсальны и подходят для большинства задач — от строительства до коммунальных работ. Они способны одновременно выполнять функции погрузки-разгрузки и транспортировки материалов на кузове. Различные варианты установки позволяют оптимизировать технику под специфику работы заказчика.

Седельные КМУ

Седельные КМУ устанавливаются на седельные тягачи, предназначенные для буксировки полуприцепов. Манипулятор монтируется за кабиной, позволяя выполнять погрузку-разгрузку полуприцепа без привлечения дополнительной техники. Данная конфигурация эффективна в логистике, когда требуется перевозить большие объемы груза на значительные расстояния с возможностью самостоятельной погрузки.

Преимущество седельных КМУ — большая грузоподъемность транспортного средства (за счет полуприцепа) при сохранении возможности автономной погрузки. Тягачи с КМУ используются для перевозки контейнеров, металлоконструкций, строительных материалов, оборудования на дальние расстояния.

Прицепные КМУ

Прицепные КМУ представляют собой автономные манипуляторы, смонтированные на прицепе или полуприцепе. Такая техника может буксироваться различными транспортными средствами, обеспечивая гибкость в использовании. Прицепные манипуляторы применяются там, где требуется мобильное грузоподъемное оборудование, но нет необходимости в постоянной установке на конкретное шасси.

Преимуществом является возможность использовать один манипулятор с несколькими тягачами, что оптимизирует затраты на технику. Прицепные КМУ часто используются в сельском хозяйстве, коммунальной сфере, на небольших предприятиях, где требуется периодическое выполнение погрузочно-разгрузочных работ.

Гидравлические КМУ

Гидравлические манипуляторы используют гидравлическую систему для приведения в действие механизмов стрелы. Гидроцилиндры, питаемые от гидравлического насоса, обеспечивают выдвижение секций стрелы, поворот, подъем и опускание груза. Гидравлический привод обеспечивает высокую мощность, плавность движений, точность позиционирования.

Преимущества гидравлических КМУ включают большую грузоподъемность, надежность конструкции, способность работать в широком диапазоне температур и условий. Гидравлика обеспечивает большое усилие при компактных размерах исполнительных механизмов. Современные гидравлические системы оснащены датчиками нагрузки, предохранительными клапанами, системами автоматической стабилизации, что повышает безопасность работы.

Недостатками являются необходимость регулярного обслуживания гидравлической системы (замена масла, проверка герметичности), возможность утечек рабочей жидкости, сложность ремонта при серьезных поломках. Тем не менее, гидравлические КМУ остаются наиболее распространенным типом благодаря оптимальному соотношению характеристик.

Электрические КМУ

Электрические манипуляторы используют электродвигатели для приведения в действие механизмов. Такие системы реже встречаются в мобильных КМУ, но применяются в стационарных установках, портовых кранах, складском оборудовании. Электропривод обеспечивает высокую точность управления, плавность хода, минимальный уровень шума.

Преимущества электрических систем — экологичность (отсутствие выбросов), простота обслуживания (меньше жидкостей и расходных материалов), возможность точного программирования движений. Недостатки — зависимость от источника питания, меньшая мощность по сравнению с гидравликой при аналогичных размерах, сложность использования в мобильных условиях.

Технические характеристики КМУ

Технические параметры крана-манипулятора определяют его возможности и сферу эффективного применения. При выборе КМУ необходимо тщательно оценить все основные характеристики.

Грузовой момент

Грузовой момент (измеряется в тонно-метрах, тм) является ключевым параметром, определяющим возможности манипулятора. Момент рассчитывается как произведение массы груза на расстояние от оси поворота манипулятора до центра тяжести груза (вылет стрелы). Например, КМУ с грузовым моментом 4 тм способен поднять 4 тонны на расстоянии 1 метр, или 2 тонны на расстоянии 2 метра, или 1 тонну на расстоянии 4 метра.

Грузовой момент — более точная характеристика, чем просто грузоподъемность, так как учитывает изменение нагрузки в зависимости от положения стрелы. При максимальном вылете стрелы грузоподъемность значительно снижается, при минимальном вылете (стрела почти вертикальна) — максимальна. Все производители в технических характеристиках указывают грузоподъемность при различных вылетах стрелы, что позволяет оценить реальные возможности техники.

Важно учитывать грузовой момент при выборе КМУ под конкретные задачи. Если требуется поднимать тяжелые грузы на небольшое расстояние — подойдет манипулятор с высокой грузоподъемностью при минимальном вылете. Если нужно подавать материалы на большую высоту или расстояние — критичен максимальный вылет стрелы даже при меньшей грузоподъемности.

Длина стрелы

Длина стрелы определяет максимальный вылет манипулятора — расстояние, на которое он способен подать груз от оси поворота. Длина стрелы измеряется в метрах и зависит от количества секций и их размеров. Компактные КМУ имеют вылет 5-8 метров, средние — 12-20 метров, крупные промышленные установки — более 20 метров.

Максимальная высота подъема груза зависит не только от длины стрелы, но и от угла ее подъема. Современные манипуляторы способны поднимать грузы на высоту 15-25 метров, что позволяет обслуживать объекты высотой до 8-10 этажей. Вылет стрелы также определяет радиус действия манипулятора — площадь, которую он способен обслужить без перестановки автомобиля.

При выборе длины стрелы нужно учитывать специфику работы. Для городских условий, где требуется подача материалов на этажи зданий, критична максимальная высота подъема. Для работы на открытых площадках важен горизонтальный вылет. Необходимо также помнить, что с увеличением вылета снижается грузоподъемность, поэтому следует искать оптимальный баланс параметров.

Мобильность

Мобильность КМУ определяется типом шасси, на котором установлен манипулятор. Автомобильные краны-манипуляторы на колесном шасси обладают высокой скоростью перемещения по дорогам общего пользования (до 60-90 км/ч в зависимости от модели), могут быстро переезжать между объектами, не требуют специального транспорта для перевозки.

Колесная формула шасси влияет на проходимость и устойчивость. Двухосные автомобили (4x2) подходят для работы на твердых покрытиях, в городских условиях. Трехосные (6x4) и полноприводные (6x6, 8x8) шасси обеспечивают лучшую проходимость, устойчивость, грузоподъемность, способны работать на строительных площадках, грунтовых дорогах.

Габаритные размеры автомобиля определяют его маневренность в стесненных условиях. Компактные КМУ на базе легких грузовиков способны работать на узких улицах, во дворах, въезжать на территории с ограниченным пространством. Крупная техника требует широких подъездных путей, просторных площадок для установки опор.

Дополнительные параметры мобильности включают радиус поворота автомобиля, дорожный просвет (клиренс), углы въезда и съезда. Для работы в сложных условиях предпочтительна техника с большим клиренсом, короткой базой, хорошей развесовкой по осям.

Как выбрать подходящее КМУ: советы эксперта?

Выбор крана-манипулятора требует тщательного анализа условий эксплуатации, характера выполняемых задач и финансовых возможностей. Ошибка в выборе может привести к неэффективному использованию техники, дополнительным затратам, невозможности выполнения части работ.

Первый шаг — определение требуемой грузоподъемности и грузового момента. Проанализируйте типичные грузы, с которыми предстоит работать: их массу, габариты, особенности. Учитывайте не только средние значения, но и максимальные — техника должна справляться с самыми тяжелыми грузами. Обратите внимание на таблицы грузоподъемности при различных вылетах стрелы — часто номинальная грузоподъемность достигается только при минимальном вылете.

Второй важный параметр — требуемый вылет и высота подъема. Оцените типичные расстояния, на которые нужно подавать грузы, высоту объектов. Для работы на строительных площадках с многоэтажными зданиями критична максимальная высота подъема. Для складской логистики важнее горизонтальный вылет стрелы. Необходимо предусмотреть запас по вылету на 15-20% для обеспечения комфортной работы.

Выбор типа стрелы зависит от условий работы. Z-образные сочлененные манипуляторы незаменимы в стесненных городских условиях, при необходимости подавать грузы через препятствия, работать на ограниченных площадках. L-образные телескопические КМУ эффективны для работы с тяжелыми компактными грузами, при требовании точного позиционирования, на открытых площадках.

Тип шасси выбирается исходя из условий эксплуатации. Для работы преимущественно в городских условиях на асфальтированных дорогах подойдут двухосные автомобили средней грузоподъемности. Для строительных площадок, работы на грунтовых дорогах необходимы полноприводные трехосные шасси. Для особо сложных условий (бездорожье, лесная промышленность) рассмотрите гусеничные платформы.

Важно учитывать производителя КМУ. Ведущие бренды (Kanglim, DongYang, XCMG, Kanglir, Horyong) предлагают доступные модели с хорошим соотношением цена-качество. Отечественные производители (Смартэко, УММ, Инман) предлагают адаптированную под российские условия технику по конкурентным ценам.

Обратите внимание на дополнительное оборудование и опции. Пульт дистанционного управления повышает удобство работы, позволяя оператору контролировать груз с земли. Различные типы грузозахватных устройств (крюки, захваты, траверсы) расширяют функциональность. Системы автоматической стабилизации, датчики перегрузки, ограничители рабочей зоны повышают безопасность.

Финансовые аспекты включают не только стоимость покупки, но и расходы на эксплуатацию. Оцените доступность запчастей, наличие сервисных центров, стоимость планового обслуживания. Более дорогая техника известных брендов может оказаться экономичнее в долгосрочной перспективе благодаря надежности и низким эксплуатационным расходам. Рассмотрите возможность лизинга — это позволит приобрести технику с минимальным первоначальным взносом.

Области применения КМУ

Краны-манипуляторы находят применение в широком спектре отраслей экономики благодаря универсальности, мобильности и эффективности.

Строительство и монтаж

Строительная отрасль является крупнейшим потребителем услуг кранов-манипуляторов. КМУ незаменимы при строительстве объектов различного назначения — жилых домов, промышленных сооружений, инфраструктурных объектов. Манипуляторы используются для подачи строительных материалов на этажи строящихся зданий, разгрузки кирпича, бетонных блоков, металлоконструкций, панелей.

Монтаж металлоконструкций, установка оборудования, подача инструментов и материалов на высоту — типичные задачи КМУ в строительстве. Благодаря компактности манипуляторы работают на ограниченных строительных площадках в плотной городской застройке, где использование крупных автокранов затруднено. Возможность точного позиционирования груза позволяет выполнять аккуратный монтаж элементов, установку оборудования в проектное положение.

При реконструкции и ремонте зданий манипуляторы используются для демонтажа конструкций, подачи ремонтных материалов, вывоза строительного мусора. Возможность работы в стесненных условиях делает КМУ незаменимыми при работах в исторических центрах городов, где доступ крупной техники ограничен.

Лесная промышленность

В лесной промышленности применяются специализированные лесные манипуляторы для погрузки и разгрузки древесины. Сортиментовозы — автомобили с КМУ и специализированным кузовом — выполняют перевозку сортимента (бревен длиной до 6 метров) от мест заготовки до пунктов переработки. Мощные грейферные захваты позволяют быстро выполнять погрузочно-разгрузочные операции.

Лесозаготовительные предприятия используют манипуляторы для штабелирования древесины на складах, погрузки пиломатериалов, работы с длинномерными грузами. Усиленная конструкция лесных КМУ обеспечивает надежность при работе в тяжелых условиях — при низких температурах, на пересеченной местности, в режиме интенсивной эксплуатации.

Деревообрабатывающие предприятия применяют манипуляторы для перемещения заготовок, готовой продукции, складских операций. Точность управления позволяет аккуратно работать с готовыми изделиями, избегая повреждений.

Жилищно-коммунальное хозяйство

Коммунальная сфера активно использует краны-манипуляторы для выполнения разнообразных задач. Уборка территорий, вывоз крупногабаритного мусора, погрузка контейнеров — ежедневные операции коммунальных служб. Компактные маневренные КМУ способны работать во дворах многоквартирных домов, на узких улицах, обеспечивая эффективную работу коммунальных служб.

Ремонт и обслуживание инженерных сетей требует подъема оборудования, подачи материалов, работы на высоте. Манипуляторы с люльками используются для обслуживания уличного освещения, ремонта линий электропередач, обрезки деревьев. Установка и демонтаж рекламных конструкций, дорожных знаков, остановочных павильонов — типичные задачи коммунальных КМУ.

Зимой манипуляторы участвуют в уборке снега — погрузка снежной массы в самосвалы, расчистка территорий. Благодаря все сезонности эксплуатации коммунальные КМУ обеспечивают круглогодичную работу городских служб.

Судоходство

В портах и на судоходных предприятиях применяются специализированные портовые краны-манипуляторы для погрузки-разгрузки судов. Морские и речные манипуляторы устанавливаются на причальных сооружениях, плавучих платформах, на палубах судов. Они обеспечивают быструю перевалку грузов, контейнеров, оборудования.

Судовые манипуляторы используются для обслуживания судового оборудования, подъема якорей, работы с такелажем. Усиленная конструкция, коррозионностойкие материалы, специальные системы крепления обеспечивают надежность при работе в морских условиях. Портовые КМУ играют важную роль в логистике, обеспечивая быструю обработку грузов, минимизацию простоев судов.

Железнодорожная отрасль

На железнодорожном транспорте применяются специализированные рельсовые краны-манипуляторы, установленные на железнодорожных платформах. Такая техника используется для ремонта и обслуживания железнодорожной инфраструктуры — замены рельсов, шпал, ремонта контактной сети, установки оборудования.

Погрузочно-разгрузочные работы на железнодорожных станциях, перегрузка контейнеров, работа с длинномерными грузами — задачи железнодорожных КМУ. Мобильность вдоль железнодорожных путей позволяет быстро перемещаться к месту работ, обеспечивать оперативное выполнение задач по всей протяженности железнодорожных линий.

Правила управления краном-манипулятором

Управление краном-манипулятором требует специальных навыков, знаний и соблюдения строгих правил безопасности. В России эксплуатация КМУ регламентируется документом ПБ 10-257-98 «Правила устройства и безопасной эксплуатации грузоподъемных кранов-манипуляторов», а также РД 22-330-03 «Типовая инструкция для операторов (машинистов) кранов-манипуляторов».

К управлению КМУ допускаются только лица, достигшие 18 лет, прошедшие специальное обучение и имеющие удостоверение оператора (машиниста) крана-манипулятора. Обучение включает изучение устройства манипулятора, правил безопасной эксплуатации, порядка технического обслуживания, действий в аварийных ситуациях. После обучения проводится экзамен, по результатам которого выдается удостоверение установленного образца.

Перед началом работы оператор обязан провести осмотр манипулятора. Проверяется техническое состояние стрелы, гидравлической системы, грузозахватных устройств, систем управления, опор. Необходимо убедиться в отсутствии утечек масла, повреждений шлангов, трещин в металлоконструкциях. Проверяется работоспособность всех рычагов управления, тормозов, систем безопасности.

Установка автомобиля для работы требует особого внимания. Площадка должна быть ровной, твердой, способной выдержать нагрузку от опор манипулятора. На рыхлом грунте обязательно использование специальных подкладок под опоры для распределения нагрузки. Автомобиль устанавливается строго горизонтально, выставляются все опоры, проверяется устойчивость. Работа без выставленных опор категорически запрещена — это может привести к опрокидыванию техники.

Во время работы оператор должен плавно перемещать рычаги управления, избегая резких движений, которые вызывают раскачивание груза и перегрузку конструкции. Категорически запрещается превышать номинальную грузоподъемность, указанную в паспорте для конкретного вылета стрелы. Нельзя использовать манипулятор для перемещения людей в люльках, если это не предусмотрено конструкцией и документацией производителя.

Запрещается работа в неблагоприятных погодных условиях — при сильном ветре (скорость более 15 м/с), гололеде, тумане с ограниченной видимостью, грозе. Работа в темное время суток допускается только при достаточном освещении рабочей зоны. Под поднятым грузом и стрелой манипулятора не должны находиться люди — рабочая зона должна быть свободна от посторонних лиц.

Оператор должен постоянно контролировать процесс работы, следить за показаниями приборов (датчик нагрузки, угломер), состоянием груза, окружающей обстановкой. При возникновении нештатных ситуаций (посторонние звуки, утечки жидкости, неправильная работа механизмов) работа немедленно прекращается, проводится осмотр и устранение неисправностей.

Безопасность и надежность КМУ

Безопасность эксплуатации кранов-манипуляторов обеспечивается комплексом технических и организационных мер. Современные КМУ оснащаются многоступенчатыми системами защиты, предотвращающими аварийные ситуации.

Ключевой элемент безопасности — система контроля грузового момента. Датчики постоянно отслеживают нагрузку на стрелу, вылет, угол наклона. При приближении к предельным значениям система подает предупреждающие сигналы, а при превышении допустимой нагрузки автоматически блокирует дальнейшее движение стрелы. Это предотвращает перегрузку конструкции и возможное опрокидывание автомобиля.

Предохранительные клапаны в гидравлической системе защищают от избыточного давления, которое может возникнуть при резких нагрузках или неисправностях. Клапаны сбрасывают излишнее давление, предотвращая разрыв гидролиний и повреждение оборудования. Система контроля давления постоянно мониторит состояние гидравлики, предупреждая о возможных проблемах.

Устойчивость манипулятора обеспечивается правильной конструкцией опорной системы. Выносные опоры распределяют нагрузку, увеличивают базу, предотвращают опрокидывание. Датчики горизонтального положения контролируют установку автомобиля — при значительном отклонении от горизонтали система блокирует работу манипулятора. Система автоматической стабилизации (на продвинутых моделях) корректирует положение груза, компенсируя раскачивание.

Надежность КМУ определяется качеством материалов, точностью изготовления, правильным техническим обслуживанием. Стрелы изготавливаются из высокопрочной стали, способной выдерживать переменные нагрузки, работать в широком температурном диапазоне. Качественная окраска и антикоррозийная обработка защищают металл от воздействия окружающей среды, продлевая срок службы.

Регулярное техническое обслуживание критично для безопасности и надежности. Оператор ежедневно проводит визуальный осмотр, проверку основных систем. Периодическое обслуживание (замена масла, проверка креплений, регулировка механизмов) выполняется согласно регламенту производителя. Ежегодное освидетельствование включает полную проверку технического состояния, грузовые испытания, оформление документов в органах Ростехнадзора.

Производители шасси для КМУ

На российском рынке представлена продукция различных производителей — от мировых лидеров до отечественных компаний. Выбор производителя влияет на качество, надежность, стоимость техники и эксплуатационные расходы.

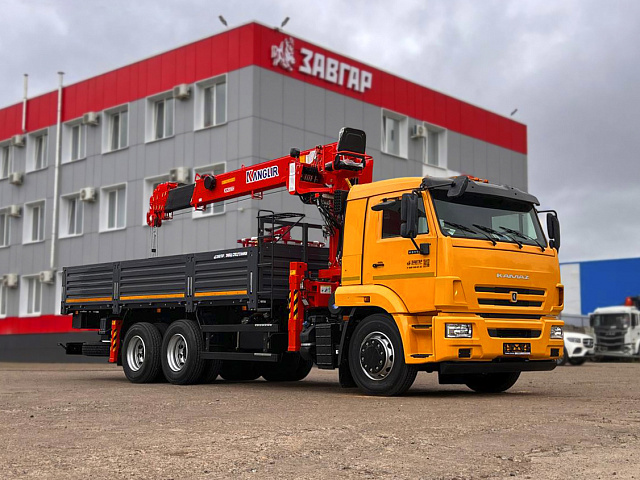

Камаз

Камский автомобильный завод (КАМАЗ) является крупнейшим российским производителем грузовых автомобилей, на базе которых устанавливаются краны-манипуляторы. Шасси КАМАЗ отличаются высокой надежностью, адаптацией к российским условиям эксплуатации, доступностью запчастей и сервисного обслуживания. Полноприводные модели КАМАЗ 43118, 43114, 65111 являются популярной базой для установки КМУ различных производителей.

На КАМАЗ устанавливают как отечественные манипуляторы (Инман, Смартэко, УММ), так и импортные установки ведущих брендов — Kanglir, Horyong, Kanglim, DongYang и др. Автомобили КАМАЗ с КМУ широко применяются в строительстве, лесной промышленности, коммунальном хозяйстве. Преимуществами являются доступная стоимость, развитая сервисная сеть по всей России, хорошая ремонтопригодность.

Группа компаний ЗАВГАР, специализирующиеся производстве автомобилей на КМУ, предлагают готовые решения — КАМАЗ с установленным и обкатанным манипулятором, всеми необходимыми документами, гарантийным обслуживанием. Возможность заказа техники в различных конфигурациях позволяет оптимизировать параметры под конкретные задачи заказчика.

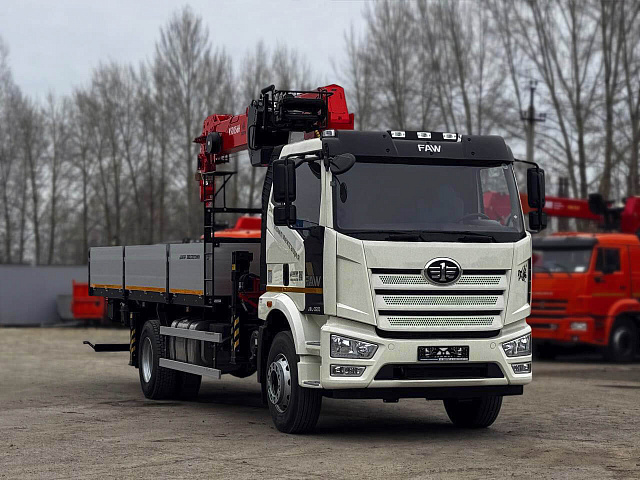

FAW

Китайская компания FAW (First Automobile Works) производит широкую линейку грузовых автомобилей, которые в последние годы активно завоевывают российский рынок. Шасси FAW предлагают хорошее соотношение цена-качество — современные двигатели (часто европейских производителей), комфортные кабины, достойные технические характеристики при доступной стоимости.

На базе FAW J6L, J6P, CA3250 устанавливаются краны-манипуляторы различных производителей. Автомобили FAW с КМУ используются преимущественно в строительстве, промышленности, логистике. Колесные формулы 4x2 и 6x4 обеспечивают различную грузоподъемность и проходимость. Современные КПП, мощные двигатели, экономичный расход топлива делают технику FAW привлекательным вариантом для коммерческой эксплуатации.

Развитие дилерской сети FAW в России, увеличение количества сервисных центров, наличие складов запчастей повышают привлекательность данного бренда. Гарантийное обслуживание, поддержка производителя, обучение персонала — факторы, способствующие росту популярности автомобилей FAW с КМУ.

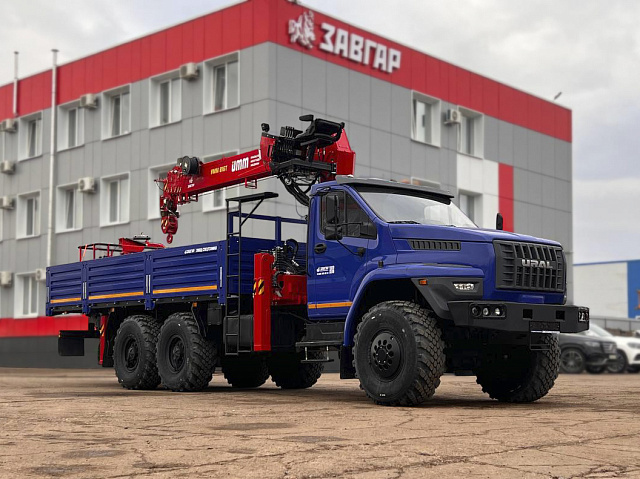

Урал

Уральский автомобильный завод (УРАЛ) специализируется на производстве тяжелых полноприводных грузовиков повышенной проходимости. Автомобили УРАЛ предназначены для работы в самых сложных условиях — бездорожье, экстремальные температуры, тяжелые дорожные условия. Модели УРАЛ 4320, УРАЛ-NEXT являются надежной базой для установки мощных кранов-манипуляторов.

УРАЛ с КМУ применяется преимущественно в лесной промышленности, нефтегазовом секторе, военной сфере, строительстве в отдаленных регионах. Высокий клиренс, мощные двигатели, усиленная рама обеспечивают возможность установки тяжелых манипуляторов с большим грузовым моментом. Колесные формулы 6x6 и 8x8 гарантируют проходимость по бездорожью, устойчивость при работе на неподготовленных площадках.

Простота конструкции, ремонтопригодность, неприхотливость в обслуживании — традиционные преимущества техники УРАЛ. Способность работать в широком температурном диапазоне (от -50°C до +50°C) делает автомобили УРАЛ незаменимыми для работы в суровых климатических условиях севера и Сибири.

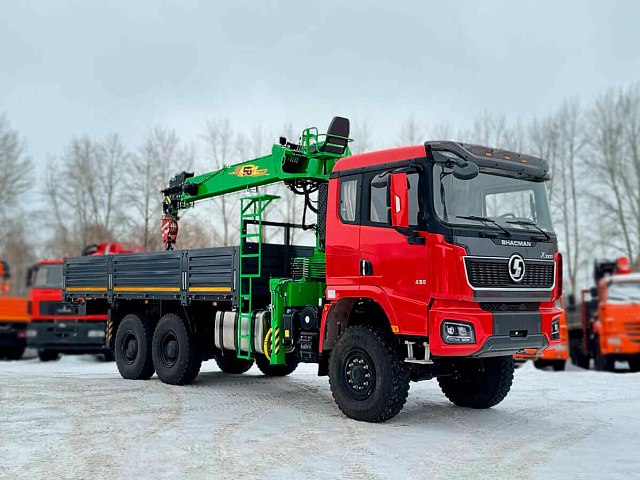

Shacman

Китайский производитель Shacman (Shaanxi Automobile Group) предлагает современные грузовые автомобили различных классов. Модели Shacman F3000, X3000 отличаются современным дизайном, комфортными кабинами, надежными двигателями. Техника Shacman активно используется как база для установки кранов-манипуляторов.

Автомобили Shacman с КМУ обеспечивают хорошее соотношение технических характеристик и стоимости. Мощные двигатели Weichai (до 480 л.с.), надежные КПП, усиленные рамы позволяют устанавливать манипуляторы различной грузоподъемности. Колесные формулы 6x4 и 6x6 обеспечивают необходимую грузоподъемность и проходимость для различных условий эксплуатации.

Развитие дилерской сети Shacman в России, наличие сервисных центров, доступность запчастей способствуют росту популярности данного бренда. Гарантийное обслуживание, обучение операторов, техническая поддержка — услуги, предоставляемые официальными дилерами. Комбинация современных технологий и доступной цены делает Shacman привлекательным выбором для бизнеса.

Заключение

Краны-манипуляторы являются универсальной и эффективной спецтехникой, находящей применение в широком спектре отраслей экономики. Разнообразие типов, моделей и конфигураций КМУ позволяет подобрать оптимальное решение для любых задач — от компактных манипуляторов для городских условий до мощных установок для тяжелой промышленности.

Правильный выбор крана-манипулятора требует тщательного анализа условий эксплуатации, характера грузов, финансовых возможностей. Необходимо учитывать грузоподъемность, вылет стрелы, тип конструкции, производителя, дополнительное оборудование. Консультация со специалистами, изучение технических характеристик, анализ опыта эксплуатации аналогичной техники помогут сделать правильный выбор.

Безопасность эксплуатации КМУ зависит от квалификации оператора, технического состояния оборудования, соблюдения правил работы. Регулярное техническое обслуживание, своевременный ремонт, использование качественных запчастей продлевают срок службы техники, обеспечивают надежность работы. Современные системы безопасности, контроля нагрузки, автоматической стабилизации минимизируют риски аварийных ситуаций.

Рынок кранов-манипуляторов постоянно развивается — появляются новые модели с улучшенными характеристиками, внедряются передовые технологии, повышается экономичность и экологичность техники. Инвестиции в качественное КМУ окупаются благодаря повышению производительности, сокращению времени работ, снижению эксплуатационных расходов. Правильно выбранный и грамотно эксплуатируемый кран-манипулятор станет надежным помощником в бизнесе на долгие годы.

Компания ЗАВГАР предлагает широкий выбор автомобилей КАМАЗ, FAW, УРАЛ, SHACMAN с установленными кранами-манипуляторами. Мы поможем подобрать оптимальную конфигурацию техники под ваши задачи, обеспечим профессиональный монтаж оборудования, предоставим гарантийное обслуживание и техническую поддержку. Обращайтесь к нашим специалистам для получения консультации и расчета стоимости.
